상품 상세보기 : 핸들 - EDHN 엔프라디스크핸드휠

HOME > 구조용부품 > 핸들 > EDHN 엔프라디스크핸드휠

핸들

EDHN 엔프라디스크핸드휠

(주)이마오코포레이션 ( IMAO CORPORATION )

EDHN-R

공통사양

핸드휠	폴리프로필렌 광택제거 검정
인서트	SUM24L 사삼산화철피막
보스캡	EDHN80F：폴리프로필렌 광택제거 검정 색지정없음：폴리아세탈 연회색 색지정：폴리프로필렌
손잡이	폴리아미드광택제거 검정

캐드자료

카탈로그

제품설명

●내충격성이 뛰어나며 산，알칼리，기름 등 대부분의 약품에 뛰어난 내성을 발휘하는 특수 수지재료입니다.
●손에 꼭 맞는 림형상입니다.
●보스 구멍의 표면은 부속 보스캡으로 쉽게 끼워박을 수 있습니다.
●보스캡은 안쪽에서 봉 등으로 밀어올려 제거할 수 있습니다.
●EDHN-F 타입 접이식회전손잡이는 앞으로 당겨 넘어뜨리는 구조로 되어있어 핸들 표면의 주머니에 완전히 수납되기 때문에 사용하지 않을 때 방해가 되지않으며 안전합니다.
●핸드휠 외경 125~175 만 보스캡의 색상을 지정할 수 있습니다. 이 경우 폴리아세탈(연회색)의 보스캡도 제공됩니다.
●색지정 보스캡은 배송중에 흠집이나 먼지로부터 보호하기 위해 따로 운송하니 직접 조립하여 사용하십시오.

관련이미지

상세사양


50건 중 1~50건 표시

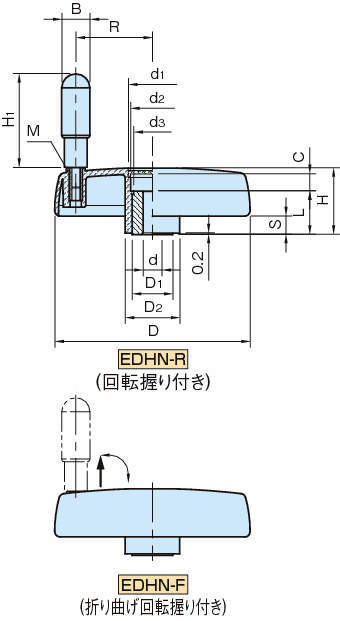

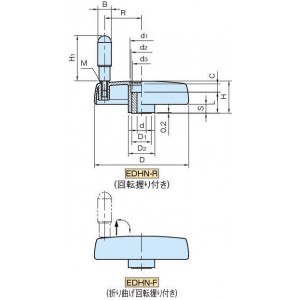

형식	타입	보스캡의 색상	규격	D	H	D2	D1	d (H7)
형식	타입	보스캡의 색상	규격	D	H	D2	D1	d (H7)
EDHN80R	회전손잡이있음	라이트그레이	80	83	29	26	18	8
EDHN100R	회전손잡이있음	라이트그레이	100	102	34	30	22	10
EDHN125R	회전손잡이있음	라이트그레이	125	125	39.5	35	26	12
EDHN125R-OG	회전손잡이있음	무광택오렌지	125	125	39.5	35	26	12
EDHN125R-GR	회전손잡이있음	무광택그레이	125	125	39.5	35	26	12
EDHN125R-YE	회전손잡이있음	무광택노랑	125	125	39.5	35	26	12
EDHN125R-LB	회전손잡이있음	무광택라이트블루	125	125	39.5	35	26	12
EDHN125R-BR	회전손잡이있음	무광택검정	125	125	39.5	35	26	12
EDHN125R-RE	회전손잡이있음	무광택빨강	125	125	39.5	35	26	12
EDHN150R	회전손잡이있음	라이트그레이	150	150	44	38	26	14
EDHN150R-OG	회전손잡이있음	무광택오렌지	150	150	44	38	26	14
EDHN150R-GR	회전손잡이있음	무광택그레이	150	150	44	38	26	14
EDHN150R-YE	회전손잡이있음	무광택노랑	150	150	44	38	26	14
EDHN150R-LB	회전손잡이있음	무광택라이트블루	150	150	44	38	26	14
EDHN150R-BR	회전손잡이있음	무광택검정	150	150	44	38	26	14
EDHN150R-RE	회전손잡이있음	무광택빨강	150	150	44	38	26	14
EDHN175R	회전손잡이있음	라이트그레이	175	176	49	44	35	16
EDHN175R-OG	회전손잡이있음	무광택오렌지	175	176	49	44	35	16
EDHN175R-GR	회전손잡이있음	무광택그레이	175	176	49	44	35	16
EDHN175R-YE	회전손잡이있음	무광택노랑	175	176	49	44	35	16
EDHN175R-LB	회전손잡이있음	무광택라이트블루	175	176	49	44	35	16
EDHN175R-BR	회전손잡이있음	무광택검정	175	176	49	44	35	16
EDHN175R-RE	회전손잡이있음	무광택빨강	175	176	49	44	35	16
EDHN200R	회전손잡이있음	라이트그레이	200	200	53	50	40	20
EDHN250R	회전손잡이있음	라이트그레이	250	250	60	57	40	20
EDHN80F	접이식회전손잡이있음	무광택검정	80	83	38	25	18	8
EDHN100F	접이식회전손잡이있음	라이트그레이	100	102	34	30	22	10
EDHN125F	접이식회전손잡이있음	라이트그레이	125	125	39.5	35	26	12
EDHN125F-BR	접이식회전손잡이있음	무광택검정	125	125	39.5	35	26	12
EDHN125F-GR	접이식회전손잡이있음	무광택그레이	125	125	39.5	35	26	12
EDHN125F-LB	접이식회전손잡이있음	무광택라이트블루	125	125	39.5	35	26	12
EDHN125F-OG	접이식회전손잡이있음	무광택오렌지	125	125	39.5	35	26	12
EDHN125F-RE	접이식회전손잡이있음	무광택빨강	125	125	39.5	35	26	12
EDHN125F-YE	접이식회전손잡이있음	무광택노랑	125	125	39.5	35	26	12
EDHN150F	접이식회전손잡이있음	라이트그레이	150	150	44	38	26	14
EDHN150F-BR	접이식회전손잡이있음	무광택검정	150	150	44	38	26	14
EDHN150F-GR	접이식회전손잡이있음	무광택그레이	150	150	44	38	26	14
EDHN150F-LB	접이식회전손잡이있음	무광택라이트블루	150	150	44	38	26	14
EDHN150F-OG	접이식회전손잡이있음	무광택오렌지	150	150	44	38	26	14
EDHN150F-RE	접이식회전손잡이있음	무광택빨강	150	150	44	38	26	14
EDHN150F-YE	접이식회전손잡이있음	무광택노랑	150	150	44	38	26	14
EDHN175F	접이식회전손잡이있음	라이트그레이	175	176	49	44	35	16
EDHN175F-BR	접이식회전손잡이있음	무광택검정	175	176	49	44	35	16
EDHN175F-GR	접이식회전손잡이있음	무광택그레이	175	176	49	44	35	16
EDHN175F-LB	접이식회전손잡이있음	무광택라이트블루	175	176	49	44	35	16
EDHN175F-OG	접이식회전손잡이있음	무광택오렌지	175	176	49	44	35	16
EDHN175F-RE	접이식회전손잡이있음	무광택빨강	175	176	49	44	35	16
EDHN175F-YE	접이식회전손잡이있음	무광택노랑	175	176	49	44	35	16
EDHN200F	접이식회전손잡이있음	라이트그레이	200	200	53	50	40	20
EDHN250F	접이식회전손잡이있음	라이트그레이	250	250	60	57	40	20

형식	d1	d2	d3	S	L	C	B	H1	M	R
형식	d1	d2	d3	S	L	C	B	H1	M	R
EDHN80R	21	19	16	9	17	8	15.5	45	M6×1	30.5
EDHN100R	27	25	20	10	22	9	18	60	M6×1	39
EDHN125R	31	28	24	11	27	11	18	60	M6×1	49
EDHN125R-OG	31	28	24	11	27	11	18	60	M6×1	49
EDHN125R-GR	31	28	24	11	27	11	18	60	M6×1	49
EDHN125R-YE	31	28	24	11	27	11	18	60	M6×1	49
EDHN125R-LB	31	28	24	11	27	11	18	60	M6×1	49
EDHN125R-BR	31	28	24	11	27	11	18	60	M6×1	49
EDHN125R-RE	31	28	24	11	27	11	18	60	M6×1	49
EDHN150R	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN150R-OG	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN150R-GR	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN150R-YE	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN150R-LB	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN150R-BR	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN150R-RE	34	30	24	12	30	10	22	65	M8×1.25	58
EDHN175R	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN175R-OG	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN175R-GR	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN175R-YE	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN175R-LB	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN175R-BR	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN175R-RE	39	35	33	13	28	16	24	80	M10×1.5	70
EDHN200R	44	40	38	14	36	13	25	90	M10×1.5	81
EDHN250R	50	48	38	17	36	19	25	90	M10×1.5	104
EDHN80F	16.5	13.5	16	18.5	17	3.5	15.5	45	-	28
EDHN100F	27	25	20	10	22	9	15.5	45	-	39
EDHN125F	31	28	24	11	27	11	18	60	-	49
EDHN125F-BR	31	28	24	11	27	11	18	60	-	49
EDHN125F-GR	31	28	24	11	27	11	18	60	-	49
EDHN125F-LB	31	28	24	11	27	11	18	60	-	49
EDHN125F-OG	31	28	24	11	27	11	18	60	-	49
EDHN125F-RE	31	28	24	11	27	11	18	60	-	49
EDHN125F-YE	31	28	24	11	27	11	18	60	-	49
EDHN150F	34	30	24	12	30	10	22	65	-	58
EDHN150F-BR	34	30	24	12	30	10	24	80	-	70
EDHN150F-GR	34	30	24	12	30	10	24	80	-	70
EDHN150F-LB	34	30	24	12	30	10	24	80	-	70
EDHN150F-OG	34	30	24	12	30	10	24	80	-	70
EDHN150F-RE	34	30	24	12	30	10	24	80	-	70
EDHN150F-YE	34	30	24	12	30	10	24	80	-	70
EDHN175F	39	35	33	13	28	16	24	80	-	70
EDHN175F-BR	39	35	33	13	28	16	24	80	-	70
EDHN175F-GR	39	35	33	13	28	16	24	80	-	70
EDHN175F-LB	39	35	33	13	28	16	24	80	-	70
EDHN175F-OG	39	35	33	13	28	16	24	80	-	70
EDHN175F-RE	39	35	33	13	28	16	24	80	-	70
EDHN175F-YE	39	35	33	13	28	16	24	80	-	70
EDHN200F	44	40	38	14	36	13	25	90	-	81
EDHN250F	50	48	38	17	36	19	25	90	-	104

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커	아린재고	질량	견적의뢰 및 주문
EDHN80R	P	44,000	-	-	-	106	견적의뢰 / 주문
EDHN100R	P	55,000	-	-	-	174	견적의뢰 / 주문
EDHN125R	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN125R-OG	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN125R-GR	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN125R-YE	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN125R-LB	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN125R-BR	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN125R-RE	P	74,800	-	-	-	270	견적의뢰 / 주문
EDHN150R	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN150R-OG	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN150R-GR	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN150R-YE	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN150R-LB	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN150R-BR	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN150R-RE	P	83,600	-	-	-	379	견적의뢰 / 주문
EDHN175R	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN175R-OG	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN175R-GR	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN175R-YE	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN175R-LB	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN175R-BR	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN175R-RE	P	110,000	-	-	-	500	견적의뢰 / 주문
EDHN200R	P	145,200	-	-	-	674	견적의뢰 / 주문
EDHN250R	P	235,400	-	-	-	934	견적의뢰 / 주문
EDHN80F	P	107,800	-	-	-	133	견적의뢰 / 주문
EDHN100F	P	160,600	-	-	-	170	견적의뢰 / 주문
EDHN125F	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN125F-BR	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN125F-GR	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN125F-LB	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN125F-OG	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN125F-RE	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN125F-YE	P	169,400	-	-	-	307	견적의뢰 / 주문
EDHN150F	P	182,600	-	-	-	432	견적의뢰 / 주문
EDHN150F-BR	P	182,600	-	-	-	577	견적의뢰 / 주문
EDHN150F-GR	P	182,600	-	-	-	577	견적의뢰 / 주문
EDHN150F-LB	P	182,600	-	-	-	577	견적의뢰 / 주문
EDHN150F-OG	P	182,600	-	-	-	577	견적의뢰 / 주문
EDHN150F-RE	P	182,600	-	-	-	577	견적의뢰 / 주문
EDHN150F-YE	P	182,600	-	-	-	577	견적의뢰 / 주문
EDHN175F	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN175F-BR	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN175F-GR	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN175F-LB	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN175F-OG	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN175F-RE	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN175F-YE	P	206,800	-	-	-	577	견적의뢰 / 주문
EDHN200F	P	231,000	-	-	-	710	견적의뢰 / 주문
EDHN250F	P	261,800	-	-	-	997	견적의뢰 / 주문
