체인용

AGC 체인가이드(AGC가이드)

(주)이마오코포레이션 ( IMAO CORPORATION )

공통사양

레일	초고분자량 폴리에틸렌(UHMWPE) 그린
C 찬넬	AGC：스틸(SGHC) 아연 도금 AGC-SUS：SUS304

캐드자료

카탈로그

제품설명

●빛 분산 측정법으로 분자량 400만 이상의 초고분자량을 가진 폴리에틸렌(UHMWPE)으로 만들어져 있습니다.초고분자량 폴리에틸렌은 내화학성，내마모성 활주성이 우수하고 저온시에도 이러한 기계 특성의 현저한 저하가 없는 등 엔지니어링 플라스틱 가이드 레일에 바람직한 조건을 갖추고 있습니다.또한 생화학적으로 구조 결함이 없는 안정된 품질인 것도 큰 특징입니다.
●신재를 사용하여 품질의 안정성이 뛰어나며 오늘날의 첨단 기술이 요구되는 반송 라인에 적합한 고성능 플라스틱 가이드 레일입니다.
●적용 체인은 단열 전도용 롤러 체인 및 부시 체인(JIS B 1801)입니다.
●수지부분 길이는 1 ℃에서 1000mm당 0.2mm신축합니다. (표준 재고품이므로 정척 길이의 변이량이 큰 경우가 있습니다.)

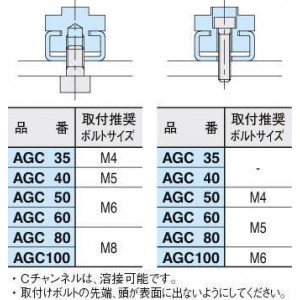

●신축을 고려하여 장공을 이용하여 취부하십시오.
●레일에 C 찬넬을 끼워넣은 상태입니다. 필요한 경우 빠짐 방지를 하십시오.
●RoHS적합제품입니다.

관련이미지

상세사양


11건 중 1~11건 표시

형식	C찬넬재질	체인 No.	Bf	A	W	W1	H	W2	H1	H2	t	길이 (m)
형식	C찬넬재질	체인 No.	Bf	A	W	W1	H	W2	H1	H2	t	길이 (m)
AGC35	스틸제	35	4.4	2.2	20	15	18	10	15	10	1.5	2
AGC40	스틸제	40	7.6	2.3	20	20	18	10	15	10	1.5	2
AGC50	스틸제	50	9.1	2.7	20	20	18	10	15	10	1.5	2
AGC60	스틸제	60	12.2	3.4	20	20	18	10	15	10	1.5	2
AGC80	스틸제	80	15.3	4.6	28	24	19	14	15	12	2	2
AGC100	스틸제	100	18.4	6.1	28	24	21	14	17	12	2	2
AGC40-SUS	SUS제	40	7.6	2.3	20	20	18	10	15	10	1.5	2
AGC50-SUS	SUS제	50	9.1	2.7	20	20	18	10	15	10	1.5	2
AGC60-SUS	SUS제	60	12.2	3.4	20	20	18	10	15	10	1.5	2
AGC80-SUS	SUS제	80	15.3	4.6	28	24	19	14	15	12	2	2
AGC100-SUS	SUS제	100	18.4	6.1	28	24	21	14	17	12	2	2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g/m)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g/m)	견적의뢰 및 주문
AGC35	P	123,200	-	재고품	-	670	견적의뢰 / 주문
AGC40	P	123,200	재고품	재고품	-	670	견적의뢰 / 주문
AGC50	P	123,200	재고품	재고품	-	670	견적의뢰 / 주문
AGC60	P	127,600	재고품	재고품	-	670	견적의뢰 / 주문
AGC80	P	184,800	재고품	재고품	-	1,130	견적의뢰 / 주문
AGC100	P	200,200	재고품	재고품	-	1,190	견적의뢰 / 주문
AGC40-SUS	P	228,800	-	재고품	-	670	견적의뢰 / 주문
AGC50-SUS	P	228,800	-	재고품	-	670	견적의뢰 / 주문
AGC60-SUS	P	244,200	-	재고품	-	670	견적의뢰 / 주문
AGC80-SUS	P	382,800	-	재고품	-	1,130	견적의뢰 / 주문
AGC100-SUS	P	382,800	-	재고품	-	1,190	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
