쐐기칼라 D커트 나사있는타입
(주)이와타제작소 ( IWATA MFG. )
|
공통사양
캐드자료
카탈로그
|
제품설명
| ●쐐기로 샤프트를 누르는 구조라서 작은 힘으로도 손쉽게 체결할 수 있습니다. ●작업성이 좋기때문에 수시로 위치조정을 반복해야하는 폭 가이드용에 적합합니다. ●D절단면을 이용하여 브라켓 등 다양한 부품을 취부할 수 있습니다. |
 |
관련이미지 | |
상세사양 |
|
| 20건 중 1~20건 표시 | |

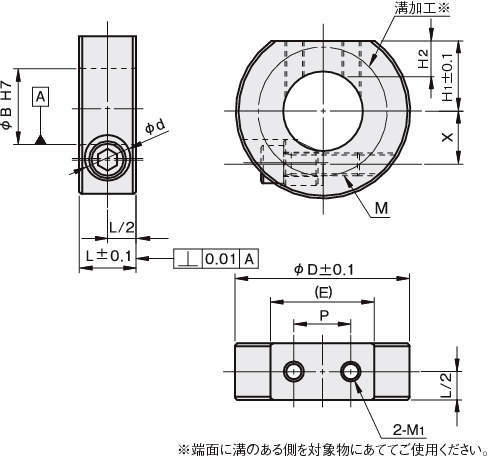

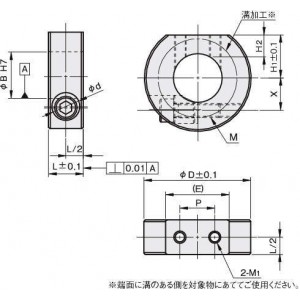

| 형식 | 재질/표면처리 | 내경 ΦB | 폭 L | 외경 ΦD | Φd | X | D커트부 | 체결나사 M | ||||
| H1 | E | M1 | p | H2 | ||||||||
| SCK1015CTN | 철(S45C)/흑염 | 10 | 15 | 35 | 12.1 | 9.5 | 15 | 18 | M4 | 10 | 7 | M6×18 |
| SCK1215CTN | 철(S45C)/흑염 | 12 | 15 | 38 | 12.1 | 10.5 | 15 | 23.3 | M4 | 10 | 7 | M6×18 |
| SCK1515CTN | 철(S45C)/흑염 | 15 | 15 | 40 | 12.1 | 12 | 17 | 21.1 | M5 | 12 | 7 | M6×18 |
| SCK1615CTN | 철(S45C)/흑염 | 16 | 15 | 42 | 12.1 | 12 | 17 | 24.7 | M5 | 12 | 7 | M6×18 |

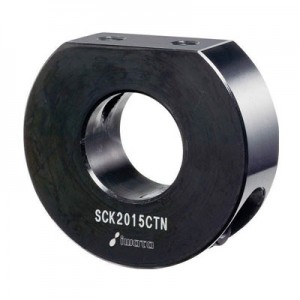

| SCK2015CTN | 철(S45C)/흑염 | 20 | 15 | 46 | 12.1 | 14 | 18.5 | 27.3 | M5 | 15 | 10 | M6×20 |
| SCK2515CTN | 철(S45C)/흑염 | 25 | 15 | 50 | 12.1 | 16.5 | 21 | 27.1 | M5 | 20 | 11 | M6×20 |
| SCK3015CTN | 철(S45C)/흑염 | 30 | 15 | 56 | 12.1 | 19 | 23.5 | 30.5 | M6 | 21 | 10.5 | M6×25 |
| SCK3520CTN | 철(S45C)/흑염 | 35 | 20 | 65 | 14.1 | 22.5 | 26 | 39 | M6 | 23 | 10.7 | M6×35 |
| SCK4020CTN | 철(S45C)/흑염 | 40 | 20 | 70 | 14.1 | 25 | 30 | 36.1 | M6 | 26 | 12.6 | M6×35 |
| SCK5020CTN | 철(S45C)/흑염 | 50 | 20 | 85 | 14.1 | 29.5 | 37 | 41.8 | M6 | 28 | 14.5 | M6×35 |
| SCK1015STN | 스테인레스(SUS304) | 10 | 15 | 35 | 12.1 | 9.5 | 15 | 18 | M4 | 10 | 7 | M6×18 |
| SCK1215STN | 스테인레스(SUS304) | 12 | 15 | 38 | 12.1 | 10.5 | 15 | 23.3 | M4 | 10 | 7 | M6×18 |
| SCK1515STN | 스테인레스(SUS304) | 15 | 15 | 40 | 12.1 | 12 | 17 | 21.1 | M5 | 12 | 7 | M6×18 |
| SCK1615STN | 스테인레스(SUS304) | 16 | 15 | 42 | 12.1 | 12 | 17 | 24.7 | M5 | 12 | 7 | M6×18 |

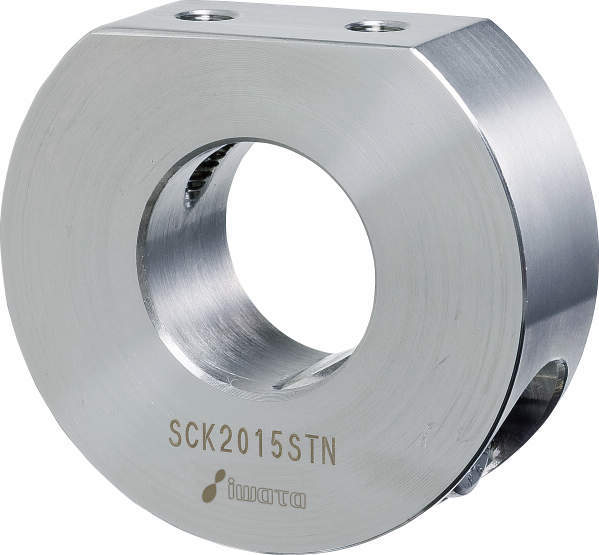

| SCK2015STN | 스테인레스(SUS304) | 20 | 15 | 46 | 12.1 | 14 | 18.5 | 27.3 | M5 | 15 | 10 | M6×20 |
| SCK2515STN | 스테인레스(SUS304) | 25 | 15 | 50 | 12.1 | 16.5 | 21 | 27.1 | M5 | 20 | 11 | M6×20 |
| SCK3015STN | 스테인레스(SUS304) | 30 | 15 | 56 | 12.1 | 19 | 23.5 | 30.5 | M6 | 21 | 10.5 | M6×25 |
| SCK3520STN | 스테인레스(SUS304) | 35 | 20 | 65 | 14.1 | 22.5 | 26 | 39 | M6 | 23 | 10.7 | M6×35 |
| SCK4020STN | 스테인레스(SUS304) | 40 | 20 | 70 | 14.1 | 25 | 30 | 36.1 | M6 | 26 | 12.6 | M6×35 |
| SCK5020STN | 스테인레스(SUS304) | 50 | 20 | 85 | 14.1 | 29.5 | 37 | 41.8 | M6 | 28 | 14.5 | M6×35 |
 |
