HOME > 동력전달주변기기 > 세트칼라 > 세퍼레이트칼라 > 세퍼레이트칼라 D커트 나사있는타입
세퍼레이트칼라

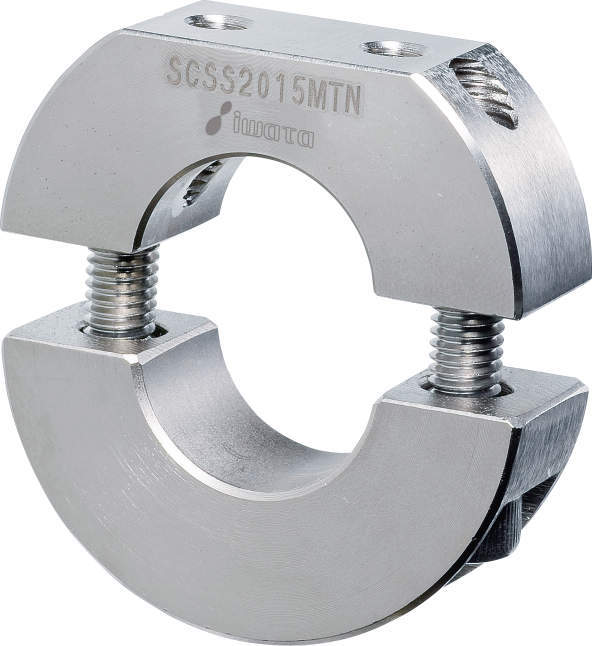

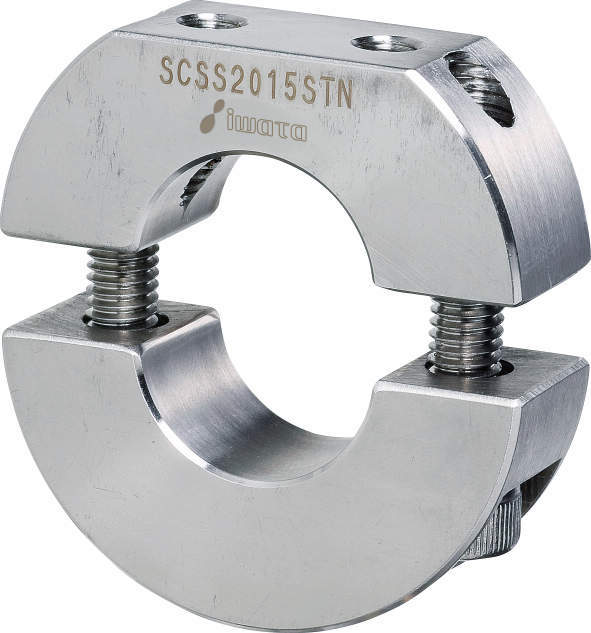

세퍼레이트칼라 D커트 나사있는타입
(주)이와타제작소 ( IWATA MFG. )
공통사양
재질 / 표면처리SCSS-CTN：철(S45C) / 흑염
SCSS-MTN：철(S45C) / 무전해니켈도금
SCSS-STN：스테인레스(SUS304)
부속품SCSS-CTN：육각구멍붙이볼트(흑염) 2본
SCSS-MTN·SCSS-STN：육각구멍붙이볼트(SUSXM7) 2본
캐드자료
    • 카탈로그
    		•
    제품설명
    ●기계조립이나 유지보수 때에 편리하게 사용할 수 있는 분할형 세트칼라입니다.
    ●슬러스트힘이 강하고 샤프트에 손상을 주지 않는 타입입니다.

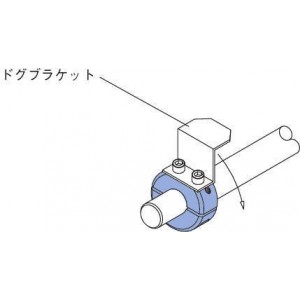

    ●D절단면을 이용하여 브라켓 등 다양한 부품을 취부할 수 있습니다.



    관련이미지

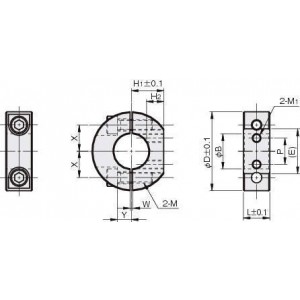

    상세사양
    45건 중 1~45건 표시
    형식재질/표면처리내경
    ΦB    		폭
    L    		외경
    ΦD    		WXY
    형식재질/표면처리내경
    ΦB    		폭
    L    		외경
    ΦD    		WXY
    SCSS0815CTN철(S45C)/흑염815301.5106
    SCSS1015CTN철(S45C)/흑염1015351.511.56
    SCSS1215CTN철(S45C)/흑염1215351.511.56
    SCSS1315CTN철(S45C)/흑염1315351.511.56
    SCSS1515CTN철(S45C)/흑염1515401.5138
    SCSS1615CTN철(S45C)/흑염1615401.5138
    SCSS1715CTN철(S45C)/흑염1715401.5138
    SCSS1815CTN철(S45C)/흑염1815451.5158
    SCSS2015CTN철(S45C)/흑염2015451.5158
    SCSS2515CTN철(S45C)/흑염2515501.51810
    SCSS3015CTN철(S45C)/흑염3015551.52010
    SCSS3515CTN철(S45C)/흑염35156022312
    SCSS4018CTN철(S45C)/흑염40187022613
    SCSS4518CTN철(S45C)/흑염45187532814
    SCSS5022CTN철(S45C)/흑염50228533216
    SCSS0815MTN철(S45C)/무전해니켈도금815301.5106
    SCSS1015MTN철(S45C)/무전해니켈도금1015351.511.56
    SCSS1215MTN철(S45C)/무전해니켈도금1215351.511.56
    SCSS1315MTN철(S45C)/무전해니켈도금1315351.511.56
    SCSS1515MTN철(S45C)/무전해니켈도금1515401.5138
    SCSS1615MTN철(S45C)/무전해니켈도금1615401.5138
    SCSS1715MTN철(S45C)/무전해니켈도금1715401.5138
    SCSS1815MTN철(S45C)/무전해니켈도금1815451.5158
    SCSS2015MTN철(S45C)/무전해니켈도금2015451.5158
    SCSS2515MTN철(S45C)/무전해니켈도금2515501.51810
    SCSS3015MTN철(S45C)/무전해니켈도금3015551.52010
    SCSS3515MTN철(S45C)/무전해니켈도금35156022312
    SCSS4018MTN철(S45C)/무전해니켈도금40187022613
    SCSS4518MTN철(S45C)/무전해니켈도금45187532814
    SCSS5022MTN철(S45C)/무전해니켈도금50228533216
    SCSS0815STN스테인레스(SUS304)815301.5106
    SCSS1015STN스테인레스(SUS304)1015351.511.56
    SCSS1215STN스테인레스(SUS304)1215351.511.56
    SCSS1315STN스테인레스(SUS304)1315351.511.56
    SCSS1515STN스테인레스(SUS304)1515401.5138
    SCSS1615STN스테인레스(SUS304)1615401.5138
    SCSS1715STN스테인레스(SUS304)1715401.5138
    SCSS1815STN스테인레스(SUS304)1815451.5158
    SCSS2015STN스테인레스(SUS304)2015451.5158
    SCSS2515STN스테인레스(SUS304)2515501.51810
    SCSS3015STN스테인레스(SUS304)3015551.52010
    SCSS3515STN스테인레스(SUS304)35156022312
    SCSS4018STN스테인레스(SUS304)40187022613
    SCSS4518STN스테인레스(SUS304)45187532814
    SCSS5022STN스테인레스(SUS304)50228533216
    형식D커트부 /H1D커트부 /ED커트부 /M1D커트부 /pD커트부 /H2체결나사
    M
    형식D커트부 /H1D커트부 /ED커트부 /M1D커트부 /pD커트부 /H2체결나사
    M
    SCSS0815CTN1315M387M5×16
    SCSS1015CTN1518M4107M5×16
    SCSS1215CTN1518M4107M5×16
    SCSS1315CTN1518M4107M5×16
    SCSS1515CTN1721.1M5127M6×20
    SCSS1615CTN1721.1M5127M6×20
    SCSS1715CTN1721.1M5127M6×20
    SCSS1815CTN18.525.6M5157M6×20
    SCSS2015CTN18.525.6M5159M6×20
    SCSS2515CTN2127.1M52010M6×25
    SCSS3015CTN23.528.6M62110M6×25
    SCSS3515CTN2629.9M62310M6×25
    SCSS4018CTN3036.1M62612M8×30
    SCSS4518CTN32.537.4M62812M8×30
    SCSS5022CTN3741.8M82813M10×35
    SCSS0815MTN1315M387M5×16
    SCSS1015MTN1518M4107M5×16
    SCSS1215MTN1518M4107M5×16
    SCSS1315MTN1518M4107M5×16
    SCSS1515MTN1721.1M5127M6×20
    SCSS1615MTN1721.1M5127M6×20
    SCSS1715MTN1721.1M5127M6×20
    SCSS1815MTN18.525.6M5157M6×20
    SCSS2015MTN18.525.6M5159M6×20
    SCSS2515MTN2127.1M52010M6×25
    SCSS3015MTN23.528.6M62110M6×25
    SCSS3515MTN2629.9M62310M6×25
    SCSS4018MTN3036.1M62612M8×30
    SCSS4518MTN32.537.4M62812M8×30
    SCSS5022MTN3741.8M82813M10×35
    SCSS0815STN1315M387M5×16
    SCSS1015STN1518M4107M5×16
    SCSS1215STN1518M4107M5×16
    SCSS1315STN1518M4107M5×16
    SCSS1515STN1721.1M5127M6×20
    SCSS1615STN1721.1M5127M6×20
    SCSS1715STN1721.1M5127M6×20
    SCSS1815STN18.525.6M5157M6×20
    SCSS2015STN18.525.6M5159M6×20
    SCSS2515STN2127.1M52010M6×25
    SCSS3015STN23.528.6M62110M6×25
    SCSS3515STN2629.9M62310M6×25
    SCSS4018STN3036.1M62612M8×30
    SCSS4518STN32.537.4M62812M8×30
    SCSS5022STN3741.8M82813M10×35
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커아린재고질량견적의뢰 및 주문
    SCSS0815CTNP28,600---64견적의뢰 / 주문
    SCSS1015CTNP29,700---86견적의뢰 / 주문
    SCSS1215CTNP29,700---82견적의뢰 / 주문
    SCSS1315CTNP29,700---81견적의뢰 / 주문
    SCSS1515CTNP31,900---102견적의뢰 / 주문
    SCSS1615CTNP31,900---99견적의뢰 / 주문
    SCSS1715CTNP31,900---96견적의뢰 / 주문
    SCSS1815CTNP33,000---126견적의뢰 / 주문
    SCSS2015CTNP33,000---117견적의뢰 / 주문
    SCSS2515CTNP35,200---143견적의뢰 / 주문
    SCSS3015CTNP37,400---159견적의뢰 / 주문
    SCSS3515CTNP41,800---180견적의뢰 / 주문
    SCSS4018CTNP46,200---307견적의뢰 / 주문
    SCSS4518CTNP57,200---335견적의뢰 / 주문
    SCSS5022CTNP70,400---537견적의뢰 / 주문
    SCSS0815MTNP29,700---67견적의뢰 / 주문
    SCSS1015MTNP30,800---86견적의뢰 / 주문
    SCSS1215MTNP30,800---83견적의뢰 / 주문
    SCSS1315MTNP30,800---78견적의뢰 / 주문
    SCSS1515MTNP33,000---102견적의뢰 / 주문
    SCSS1615MTNP33,000---100견적의뢰 / 주문
    SCSS1715MTNP33,000---97견적의뢰 / 주문
    SCSS1815MTNP35,200---125견적의뢰 / 주문
    SCSS2015MTNP35,200---119견적의뢰 / 주문
    SCSS2515MTNP39,600---144견적의뢰 / 주문
    SCSS3015MTNP42,900---161견적의뢰 / 주문
    SCSS3515MTNP46,200---181견적의뢰 / 주문
    SCSS4018MTNP59,400---308견적의뢰 / 주문
    SCSS4518MTNP70,400---335견적의뢰 / 주문
    SCSS5022MTNP75,900---538견적의뢰 / 주문
    SCSS0815STNP50,600---67견적의뢰 / 주문
    SCSS1015STNP53,900---89견적의뢰 / 주문
    SCSS1215STNP53,900---84견적의뢰 / 주문
    SCSS1315STNP53,900---82견적의뢰 / 주문
    SCSS1515STNP60,500---104견적의뢰 / 주문
    SCSS1615STNP60,500---101견적의뢰 / 주문
    SCSS1715STNP60,500---98견적의뢰 / 주문
    SCSS1815STNP63,800---126견적의뢰 / 주문
    SCSS2015STNP63,800---119견적의뢰 / 주문
    SCSS2515STNP75,900---144견적의뢰 / 주문
    SCSS3015STNP80,300---161견적의뢰 / 주문
    SCSS3515STNP86,900---185견적의뢰 / 주문
    SCSS4018STNP112,200---311견적의뢰 / 주문
    SCSS4518STNP128,700---337견적의뢰 / 주문
    SCSS5022STNP147,400---543견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
