크로스롤러웨이

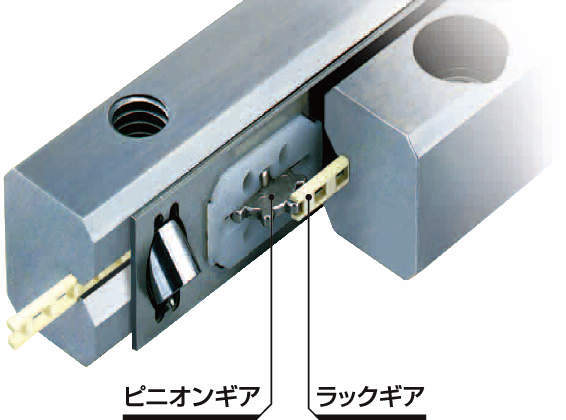

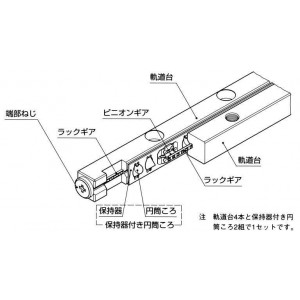

랙기어＆피니온내장형크로스롤러웨이 CRWG

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


31건 중 1~31건 표시

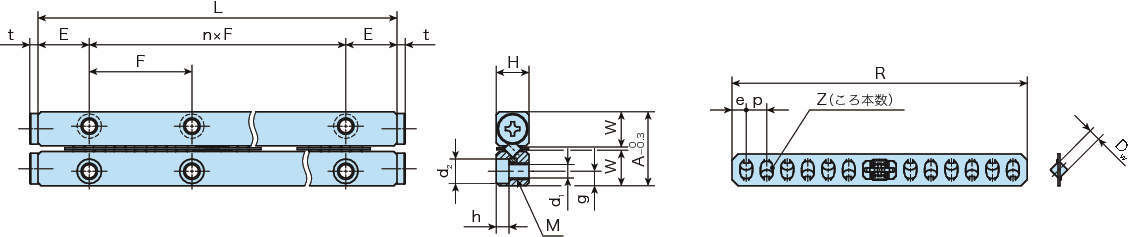

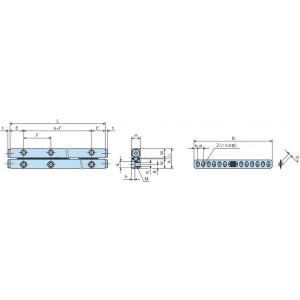

형식	재질	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)
형식	재질	A	H	L	n×F	E	Dw	R	Z	p	e
CRWG2-30	탄소강제	12	6	30	1×15	7.5	2	25.6	4	4	2.8
CRWG2-45	탄소강제	12	6	45	2×15	7.5	2	41.6	8	4	2.8
CRWG2-60	탄소강제	12	6	60	3×15	7.5	2	49.6	10	4	2.8
CRWG2-75	탄소강제	12	6	75	4×15	7.5	2	65.6	14	4	2.8
CRWG2-90	탄소강제	12	6	90	5×15	7.5	2	73.6	16	4	2.8
CRWG2-105	탄소강제	12	6	105	6×15	7.5	2	89.6	20	4	2.8
CRWG2-120	탄소강제	12	6	120	7×15	7.5	2	97.6	22	4	2.8
CRWG2-135	탄소강제	12	6	135	8×15	7.5	2	113.6	26	4	2.8
CRWG2-150	탄소강제	12	6	150	9×15	12.5	2	121.6	28	4	2.8
CRWG3-50	탄소강제	18	8	50	1×25	12.5	3	42	6	5	3.5
CRWG3-75	탄소강제	18	8	75	2×25	12.5	3	62	10	5	3.5
CRWG3-100	탄소강제	18	8	100	3×25	12.5	3	82	14	5	3.5
CRWG3-125	탄소강제	18	8	125	4×25	12.5	3	102	18	5	3.5
CRWG3-150	탄소강제	18	8	150	5×25	12.5	3	122	22	5	3.5
CRWG3-175	탄소강제	18	8	175	6×25	12.5	3	142	26	5	3.5
CRWG3-200	탄소강제	18	8	200	7×25	12.5	3	162	30	5	3.5
CRWG3-225	탄소강제	18	8	225	8×25	12.5	3	182	34	5	3.5
CRWG3-250	탄소강제	18	8	250	9×25	12.5	3	202	38	5	3.5
CRWG4-80	탄소강제	22	11	80	1×40	20	4	73	8	7	5
CRWG4-120	탄소강제	22	11	120	2×40	20	4	101	12	7	5
CRWG4-160	탄소강제	22	11	160	3×40	20	4	129	16	7	5
CRWG4-200	탄소강제	22	11	200	4×40	20	4	157	20	7	5
CRWG4-240	탄소강제	22	11	240	5×40	20	4	199	26	7	5
CRWG4-280	탄소강제	22	11	280	6×40	20	4	227	30	7	5
CRWG4-320	탄소강제	22	11	320	7×40	20	4	255	34	7	5
CRWG6-100	탄소강제	31	15	100	1×50	25	6	75	6	9	6
CRWG6-150	탄소강제	31	15	150	2×50	25	6	129	12	9	6
CRWG6-200	탄소강제	31	15	200	3×50	25	6	165	16	9	6
CRWG6-250	탄소강제	31	15	250	4×50	25	6	201	20	9	6
CRWG6-300	탄소강제	31	15	300	5×50	25	6	237	24	9	6
CRWG6-350	탄소강제	31	15	350	6×50	25	6	273	28	9	6

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	최대 스트로크길이 (mm)	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	허용 하중 F(N)
형식	W	g	M	d1	d2	h	t	최대 스트로크길이 (mm)	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	허용 하중 F(N)
CRWG2-30	5.5	2.5	M3	2.55	4.4	2	1.5	9	913	1180	392
CRWG2-45	5.5	2.5	M3	2.55	4.4	2	1.5	7	1570	2350	783
CRWG2-60	5.5	2.5	M3	2.55	4.4	2	1.5	21	1860	2940	979
CRWG2-75	5.5	2.5	M3	2.55	4.4	2	1.5	19	2420	4110	1370
CRWG2-90	5.5	2.5	M3	2.55	4.4	2	1.5	33	2680	4700	1570
CRWG2-105	5.5	2.5	M3	2.55	4.4	2	1.5	31	3190	5880	1960
CRWG2-120	5.5	2.5	M3	2.55	4.4	2	1.5	45	3440	6460	2150
CRWG2-135	5.5	2.5	M3	2.55	4.4	2	1.5	43	3910	7640	2550
CRWG2-150	5.5	2.5	M3	2.55	4.4	2	1.5	57	4150	8230	2740
CRWG3-50	8.3	3.5	M4	3.3	6	3.1	2	13	2740	3660	1220
CRWG3-75	8.3	3.5	M4	3.3	6	3.1	2	23	4080	6090	2030
CRWG3-100	8.3	3.5	M4	3.3	6	3.1	2	33	5300	8530	2840
CRWG3-125	8.3	3.5	M4	3.3	6	3.1	2	43	6440	11000	3660
CRWG3-150	8.3	3.5	M4	3.3	6	3.1	2	53	7530	13400	4470
CRWG3-175	8.3	3.5	M4	3.3	6	3.1	2	63	8570	15800	5280
CRWG3-200	8.3	3.5	M4	3.3	6	3.1	2	73	9580	18300	6090
CRWG3-225	8.3	3.5	M4	3.3	6	3.1	2	83	10600	20700	6910
CRWG3-250	8.3	3.5	M4	3.3	6	3.1	2	93	11500	23200	7720
CRWG4-80	10	4.5	M5	4.3	7.5	4.1	2	14	6690	9400	3130
CRWG4-120	10	4.5	M5	4.3	7.5	4.1	2	38	9180	14100	4700
CRWG4-160	10	4.5	M5	4.3	7.5	4.1	2	62	11500	18800	6270
CRWG4-200	10	4.5	M5	4.3	7.5	4.1	2	86	13700	23500	7830
CRWG4-240	10	4.5	M5	4.3	7.5	4.1	2	82	16700	30600	10200
CRWG4-280	10	4.5	M5	4.3	7.5	4.1	2	106	18700	35300	11800
CRWG4-320	10	4.5	M5	4.3	7.5	4.1	2	129	20600	40000	13300
CRWG6-100	14	6	M6	5.3	9.5	5.2	3	48	11200	13800	4610
CRWG6-150	14	6	M6	5.3	9.5	5.2	3	40	19300	27700	9230
CRWG6-200	14	6	M6	5.3	9.5	5.2	3	68	24100	36900	12300
CRWG6-250	14	6	M6	5.3	9.5	5.2	3	96	28700	46100	15400
CRWG6-300	14	6	M6	5.3	9.5	5.2	3	124	33000	55400	18500
CRWG6-350	14	6	M6	5.3	9.5	5.2	3	151	37200	64600	21500

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
CRWG2-30	P	400,400	-	-	-	-	견적의뢰 / 주문
CRWG2-45	P	457,600	-	-	-	-	견적의뢰 / 주문
CRWG2-60	P	514,800	-	-	-	-	견적의뢰 / 주문
CRWG2-75	P	569,800	-	-	-	-	견적의뢰 / 주문
CRWG2-90	P	631,400	-	-	-	-	견적의뢰 / 주문
CRWG2-105	P	697,400	-	-	-	-	견적의뢰 / 주문
CRWG2-120	P	759,000	-	-	-	-	견적의뢰 / 주문
CRWG2-135	P	891,000	-	-	-	-	견적의뢰 / 주문
CRWG2-150	P	1,027,400	-	-	-	-	견적의뢰 / 주문
CRWG3-50	P	360,800	-	-	-	-	견적의뢰 / 주문
CRWG3-75	P	446,600	-	-	-	-	견적의뢰 / 주문
CRWG3-100	P	543,400	-	-	-	-	견적의뢰 / 주문
CRWG3-125	P	651,200	-	-	-	-	견적의뢰 / 주문
CRWG3-150	P	759,000	-	-	-	-	견적의뢰 / 주문
CRWG3-175	P	864,600	-	-	-	-	견적의뢰 / 주문
CRWG3-200	P	976,800	-	-	-	-	견적의뢰 / 주문
CRWG3-225	P	1,133,000	-	-	-	-	견적의뢰 / 주문
CRWG3-250	P	1,298,000	-	-	-	-	견적의뢰 / 주문
CRWG4-80	P	569,800	-	-	-	-	견적의뢰 / 주문
CRWG4-120	P	712,800	-	-	-	-	견적의뢰 / 주문
CRWG4-160	P	860,200	-	-	-	-	견적의뢰 / 주문
CRWG4-200	P	1,005,400	-	-	-	-	견적의뢰 / 주문
CRWG4-240	P	1,155,000	-	-	-	-	견적의뢰 / 주문
CRWG4-280	P	1,309,000	-	-	-	-	견적의뢰 / 주문
CRWG4-320	P	1,463,000	-	-	-	-	견적의뢰 / 주문
CRWG6-100	P	688,600	-	-	-	-	견적의뢰 / 주문
CRWG6-150	P	871,200	-	-	-	-	견적의뢰 / 주문
CRWG6-200	P	1,051,600	-	-	-	-	견적의뢰 / 주문
CRWG6-250	P	1,232,000	-	-	-	-	견적의뢰 / 주문
CRWG6-300	P	1,419,000	-	-	-	-	견적의뢰 / 주문
CRWG6-350	P	1,606,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
