캠플로어

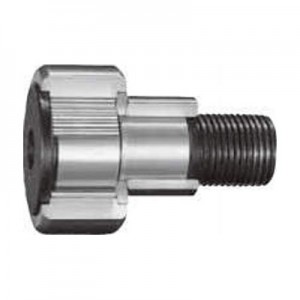

편심칼라포함캠플로어 CFE-VB(총롤러)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


60건 중 1~60건 표시

형식	타입	씰부위구조	외륜외경면의형상
형식	타입	씰부위구조	외륜외경면의형상
CFE6VB	CFE-VB	실드형	원통외륜
CFE8VB	CFE-VB	실드형	원통외륜
CFE10VB	CFE-VB	실드형	원통외륜
CFE10-1VB	CFE-VB	실드형	원통외륜
CFE12VB	CFE-VB	실드형	원통외륜
CFE12-1VB	CFE-VB	실드형	원통외륜
CFE16VB	CFE-VB	실드형	원통외륜
CFE18VB	CFE-VB	실드형	원통외륜
CFE20VB	CFE-VB	실드형	원통외륜
CFE20-1VB	CFE-VB	실드형	원통외륜
CFE24VB	CFE-VB	실드형	원통외륜
CFE24-1VB	CFE-VB	실드형	원통외륜
CFE30VB	CFE-VB	실드형	원통외륜
CFE30-1VB	CFE-VB	실드형	원통외륜
CFE30-2VB	CFE-VB	실드형	원통외륜
CFE6VBR	CFE-VBR	실드형	구면외륜
CFE8VBR	CFE-VBR	실드형	구면외륜
CFE10VBR	CFE-VBR	실드형	구면외륜
CFE10-1VBR	CFE-VBR	실드형	구면외륜
CFE12VBR	CFE-VBR	실드형	구면외륜
CFE12-1VBR	CFE-VBR	실드형	구면외륜
CFE16VBR	CFE-VBR	실드형	구면외륜
CFE18VBR	CFE-VBR	실드형	구면외륜
CFE20VBR	CFE-VBR	실드형	구면외륜
CFE20-1VBR	CFE-VBR	실드형	구면외륜
CFE24VBR	CFE-VBR	실드형	구면외륜
CFE24-1VBR	CFE-VBR	실드형	구면외륜
CFE30VBR	CFE-VBR	실드형	구면외륜
CFE30-1VBR	CFE-VBR	실드형	구면외륜
CFE30-2VBR	CFE-VBR	실드형	구면외륜
CFE6VBUU	CFE-VBUU	씰형	원통외륜
CFE8VBUU	CFE-VBUU	씰형	원통외륜
CFE10VBUU	CFE-VBUU	씰형	원통외륜
CFE10-1VBUU	CFE-VBUU	씰형	원통외륜
CFE12VBUU	CFE-VBUU	씰형	원통외륜
CFE12-1VBUU	CFE-VBUU	씰형	원통외륜
CFE16VBUU	CFE-VBUU	씰형	원통외륜
CFE18VBUU	CFE-VBUU	씰형	원통외륜
CFE20VBUU	CFE-VBUU	씰형	원통외륜
CFE20-1VBUU	CFE-VBUU	씰형	원통외륜
CFE24VBUU	CFE-VBUU	씰형	원통외륜
CFE24-1VBUU	CFE-VBUU	씰형	원통외륜
CFE30VBUU	CFE-VBUU	씰형	원통외륜
CFE30-1VBUU	CFE-VBUU	씰형	원통외륜
CFE30-2VBUU	CFE-VBUU	씰형	원통외륜
CFE6VBUUR	CFE-VBUUR	씰형	구면외륜
CFE8VBUUR	CFE-VBUUR	씰형	구면외륜
CFE10VBUUR	CFE-VBUUR	씰형	구면외륜
CFE10-1VBUUR	CFE-VBUUR	씰형	구면외륜
CFE12VBUUR	CFE-VBUUR	씰형	구면외륜
CFE12-1VBUUR	CFE-VBUUR	씰형	구면외륜
CFE16VBUUR	CFE-VBUUR	씰형	구면외륜
CFE18VBUUR	CFE-VBUUR	씰형	구면외륜
CFE20VBUUR	CFE-VBUUR	씰형	구면외륜
CFE20-1VBUUR	CFE-VBUUR	씰형	구면외륜
CFE24VBUUR	CFE-VBUUR	씰형	구면외륜
CFE24-1VBUUR	CFE-VBUUR	씰형	구면외륜
CFE30VBUUR	CFE-VBUUR	씰형	구면외륜
CFE30-1VBUUR	CFE-VBUUR	씰형	구면외륜
CFE30-2VBUUR	CFE-VBUUR	씰형	구면외륜

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)

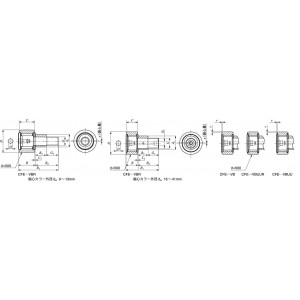

형식	D	C	de	G	B	B1	B2	B3	C1	g1	G1	H
CFE6VB	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8VB	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10VB	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1VB	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12VB	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1VB	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16VB	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.6	4	17	6
CFE18VB	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20VB	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1VB	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24VB	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1VB	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30VB	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1VB	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2VB	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE6VBR	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8VBR	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10VBR	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1VBR	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12VBR	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1VBR	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16VBR	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.6	4	17	6
CFE18VBR	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20VBR	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1VBR	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24VBR	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1VBR	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30VBR	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1VBR	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2VBR	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE6VBUU	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8VBUU	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10VBUU	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1VBUU	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12VBUU	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1VBUU	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16VBUU	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.6	4	17	6
CFE18VBUU	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20VBUU	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1VBUU	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24VBUU	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1VBUU	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30VBUU	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1VBUU	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2VBUU	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE6VBUUR	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8VBUUR	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10VBUUR	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1VBUUR	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12VBUUR	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1VBUUR	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16VBUUR	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.6	4	17	6
CFE18VBUUR	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20VBUUR	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1VBUUR	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24VBUUR	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1VBUUR	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30VBUUR	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1VBUUR	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2VBUUR	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17

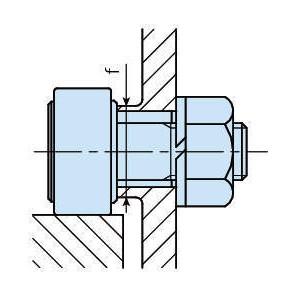

형식	편심량 ε (mm)	취부관계치수 f 최소 (mm)	최대체결토르크 (N · m)	기본동 정격하중 C (N)	기본정정격하중CO (N)	최대정 허용하중 (N)	트랙부하중량(N)	트랙부하중량(N)
형식	편심량 ε (mm)	취부관계치수 f 최소 (mm)	최대체결토르크 (N · m)	기본동 정격하중 C (N)	기본정정격하중CO (N)	최대정 허용하중 (N)	구면외륜	원통외륜
CFE6VB	0.4	11	2.7	6980	8500	1950	1040	3400
CFE8VB	0.4	13	6.5	8170	11200	4620	1330	4040
CFE10VB	0.4	16	13.8	9570	14500	8650	1610	4680
CFE10-1VB	0.4	16	13.8	9570	14500	8650	2030	5530
CFE12VB	0.4	21	21.9	13500	19700	13200	2470	7010
CFE12-1VB	0.4	21	21.9	13500	19700	13200	2710	7480
CFE16VB	0.8	26	58.5	20700	37600	23200	3060	11200
CFE18VB	0.8	29	86.2	25300	51300	31100	3660	14500
CFE20VB	0.8	34	119	33200	64500	37500	5190	23200
CFE20-1VB	0.8	34	119	33200	64500	37500	4530	21000
CFE24VB	0.8	40	215	46600	92000	52000	6580	34300
CFE24-1VB	0.8	40	215	46600	92000	52000	8020	39800
CFE30VB	1.5	49	438	67700	144000	85900	9220	52700
CFE30-1VB	1.5	49	438	67700	144000	85900	9990	56000
CFE30-2VB	1.5	49	438	67700	144000	85900	10800	59300
CFE6VBR	0.4	11	2.7	6980	8500	1950	1040	3400
CFE8VBR	0.4	13	6.5	8170	11200	4620	1330	4040
CFE10VBR	0.4	16	13.8	9570	14500	8650	1610	4680
CFE10-1VBR	0.4	16	13.8	9570	14500	8650	2030	5530
CFE12VBR	0.4	21	21.9	13500	19700	13200	2470	7010
CFE12-1VBR	0.4	21	21.9	13500	19700	13200	2710	7480
CFE16VBR	0.8	26	58.5	20700	37600	23200	3060	11200
CFE18VBR	0.8	29	86.2	25300	51300	31100	3660	14500
CFE20VBR	0.8	34	119	33200	64500	37500	5190	23200
CFE20-1VBR	0.8	34	119	33200	64500	37500	4530	21000
CFE24VBR	0.8	40	215	46600	92000	52000	6580	34300
CFE24-1VBR	0.8	40	215	46600	92000	52000	8020	39800
CFE30VBR	1.5	49	438	67700	144000	85900	9220	52700
CFE30-1VBR	1.5	49	438	67700	144000	85900	9990	56000
CFE30-2VBR	1.5	49	438	67700	144000	85900	10800	59300
CFE6VBUU	0.4	11	2.7	6980	8500	1950	1040	3400
CFE8VBUU	0.4	13	6.5	8170	11200	4620	1330	4040
CFE10VBUU	0.4	16	13.8	9570	14500	8650	1610	4680
CFE10-1VBUU	0.4	16	13.8	9570	14500	8650	2030	5530
CFE12VBUU	0.4	21	21.9	13500	19700	13200	2470	7010
CFE12-1VBUU	0.4	21	21.9	13500	19700	13200	2710	7480
CFE16VBUU	0.8	26	58.5	20700	37600	23200	3060	11200
CFE18VBUU	0.8	29	86.2	25300	51300	31100	3660	14500
CFE20VBUU	0.8	34	119	33200	64500	37500	5190	23200
CFE20-1VBUU	0.8	34	119	33200	64500	37500	4530	21000
CFE24VBUU	0.8	40	215	46600	92000	52000	6580	34300
CFE24-1VBUU	0.8	40	215	46600	92000	52000	8020	39800
CFE30VBUU	1.5	49	438	67700	144000	85900	9220	52700
CFE30-1VBUU	1.5	49	438	67700	144000	85900	9990	56000
CFE30-2VBUU	1.5	49	438	67700	144000	85900	10800	59300
CFE6VBUUR	0.4	11	2.7	6980	8500	1950	1040	3400
CFE8VBUUR	0.4	13	6.5	8170	11200	4620	1330	4040
CFE10VBUUR	0.4	16	13.8	9570	14500	8650	1610	4680
CFE10-1VBUUR	0.4	16	13.8	9570	14500	8650	2030	5530
CFE12VBUUR	0.4	21	21.9	13500	19700	13200	2470	7010
CFE12-1VBUUR	0.4	21	21.9	13500	19700	13200	2710	7480
CFE16VBUUR	0.8	26	58.5	20700	37600	23200	3060	11200
CFE18VBUUR	0.8	29	86.2	25300	51300	31100	3660	14500
CFE20VBUUR	0.8	34	119	33200	64500	37500	5190	23200
CFE20-1VBUUR	0.8	34	119	33200	64500	37500	4530	21000
CFE24VBUUR	0.8	40	215	46600	92000	52000	6580	34300
CFE24-1VBUUR	0.8	40	215	46600	92000	52000	8020	39800
CFE30VBUUR	1.5	49	438	67700	144000	85900	9220	52700
CFE30-1VBUUR	1.5	49	438	67700	144000	85900	9990	56000
CFE30-2VBUUR	1.5	49	438	67700	144000	85900	10800	59300

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
CFE6VB	P	64,240	-	-	-	-	견적의뢰 / 주문
CFE8VB	P	65,340	-	-	-	-	견적의뢰 / 주문
CFE10VB	P	71,500	-	-	-	-	견적의뢰 / 주문
CFE10-1VB	P	73,920	-	-	-	-	견적의뢰 / 주문
CFE12VB	P	89,980	-	-	-	-	견적의뢰 / 주문
CFE12-1VB	P	92,840	-	-	-	-	견적의뢰 / 주문
CFE16VB	P	101,860	-	-	-	-	견적의뢰 / 주문
CFE18VB	P	117,700	-	-	-	-	견적의뢰 / 주문
CFE20VB	P	149,600	-	-	-	-	견적의뢰 / 주문
CFE20-1VB	P	143,000	-	-	-	-	견적의뢰 / 주문
CFE24VB	P	226,600	-	-	-	-	견적의뢰 / 주문
CFE24-1VB	P	253,000	-	-	-	-	견적의뢰 / 주문
CFE30VB	P	327,800	-	-	-	-	견적의뢰 / 주문
CFE30-1VB	P	363,000	-	-	-	-	견적의뢰 / 주문
CFE30-2VB	P	389,400	-	-	-	-	견적의뢰 / 주문
CFE6VBR	P	73,260	-	-	-	-	견적의뢰 / 주문
CFE8VBR	P	76,340	-	-	-	-	견적의뢰 / 주문
CFE10VBR	P	80,960	-	-	-	-	견적의뢰 / 주문
CFE10-1VBR	P	84,920	-	-	-	-	견적의뢰 / 주문
CFE12VBR	P	102,960	-	-	-	-	견적의뢰 / 주문
CFE12-1VBR	P	106,040	-	-	-	-	견적의뢰 / 주문
CFE16VBR	P	115,500	-	-	-	-	견적의뢰 / 주문
CFE18VBR	P	135,300	-	-	-	-	견적의뢰 / 주문
CFE20VBR	P	171,600	-	-	-	-	견적의뢰 / 주문
CFE20-1VBR	P	166,100	-	-	-	-	견적의뢰 / 주문
CFE24VBR	P	268,400	-	-	-	-	견적의뢰 / 주문
CFE24-1VBR	P	294,800	-	-	-	-	견적의뢰 / 주문
CFE30VBR	P	376,200	-	-	-	-	견적의뢰 / 주문
CFE30-1VBR	P	426,800	-	-	-	-	견적의뢰 / 주문
CFE30-2VBR	P	453,200	-	-	-	-	견적의뢰 / 주문
CFE6VBUU	P	79,860	-	-	-	-	견적의뢰 / 주문
CFE8VBUU	P	84,260	-	-	-	-	견적의뢰 / 주문
CFE10VBUU	P	87,780	-	-	-	-	견적의뢰 / 주문
CFE10-1VBUU	P	91,080	-	-	-	-	견적의뢰 / 주문
CFE12VBUU	P	107,800	-	-	-	-	견적의뢰 / 주문
CFE12-1VBUU	P	112,200	-	-	-	-	견적의뢰 / 주문
CFE16VBUU	P	119,900	-	-	-	-	견적의뢰 / 주문
CFE18VBUU	P	141,900	-	-	-	-	견적의뢰 / 주문
CFE20VBUU	P	180,400	-	-	-	-	견적의뢰 / 주문
CFE20-1VBUU	P	177,100	-	-	-	-	견적의뢰 / 주문
CFE24VBUU	P	277,200	-	-	-	-	견적의뢰 / 주문
CFE24-1VBUU	P	310,200	-	-	-	-	견적의뢰 / 주문
CFE30VBUU	P	393,800	-	-	-	-	견적의뢰 / 주문
CFE30-1VBUU	P	444,400	-	-	-	-	견적의뢰 / 주문
CFE30-2VBUU	P	486,200	-	-	-	-	견적의뢰 / 주문
CFE6VBUUR	P	91,520	-	-	-	-	견적의뢰 / 주문
CFE8VBUUR	P	96,360	-	-	-	-	견적의뢰 / 주문
CFE10VBUUR	P	101,860	-	-	-	-	견적의뢰 / 주문
CFE10-1VBUUR	P	105,380	-	-	-	-	견적의뢰 / 주문
CFE12VBUUR	P	125,400	-	-	-	-	견적의뢰 / 주문
CFE12-1VBUUR	P	132,000	-	-	-	-	견적의뢰 / 주문
CFE16VBUUR	P	140,800	-	-	-	-	견적의뢰 / 주문
CFE18VBUUR	P	166,100	-	-	-	-	견적의뢰 / 주문
CFE20VBUUR	P	212,300	-	-	-	-	견적의뢰 / 주문
CFE20-1VBUUR	P	206,800	-	-	-	-	견적의뢰 / 주문
CFE24VBUUR	P	325,600	-	-	-	-	견적의뢰 / 주문
CFE24-1VBUUR	P	363,000	-	-	-	-	견적의뢰 / 주문
CFE30VBUUR	P	442,200	-	-	-	-	견적의뢰 / 주문
CFE30-1VBUUR	P	519,200	-	-	-	-	견적의뢰 / 주문
CFE30-2VBUUR	P	578,600	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.

상품명
상품코드
