상품 상세보기 : 캠플로어 - 스러스트와셔붙이캠플로어 CF-WB(리테이너붙이)

HOME > 축수 > 캠플로어·롤러플로어 > 캠플로어 > 스러스트와셔붙이캠플로어 CF-WB(리테이너붙이)

캠플로어

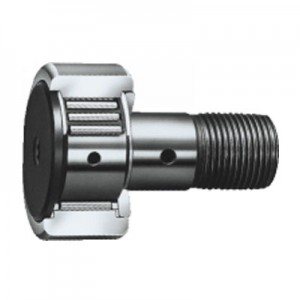

스러스트와셔붙이캠플로어 CF-WB(리테이너붙이)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


32건 중 1~32건 표시

형식	타입	재질	씰부위구조	외륜외경면의형상
형식	타입	재질	씰부위구조	외륜외경면의형상
CF3WBR	CF-WBR	탄소강제	실드형	구면외륜
CF4WBR	CF-WBR	탄소강제	실드형	구면외륜
CF5WBR	CF-WBR	탄소강제	실드형	구면외륜
CF6WBR	CF-WBR	탄소강제	실드형	구면외륜
CF8WBR	CF-WBR	탄소강제	실드형	구면외륜
CF10WBR	CF-WBR	탄소강제	실드형	구면외륜
CF10-1WBR	CF-WBR	탄소강제	실드형	구면외륜
CF12WBR	CF-WBR	탄소강제	실드형	구면외륜
CF12-1WBR	CF-WBR	탄소강제	실드형	구면외륜
CF16WBR	CF-WBR	탄소강제	실드형	구면외륜
CF18WBR	CF-WBR	탄소강제	실드형	구면외륜
CF20-1WBR	CF-WBR	탄소강제	실드형	구면외륜
CF20WBR	CF-WBR	탄소강제	실드형	구면외륜
CF3WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF4WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF5WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF6WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF8WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF10WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF10-1WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF12WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF12-1WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF16WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF18WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF20-1WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF20WBUUR	CF-WBUUR	탄소강제	씰형	구면외륜
CF3FWBR	CF-FWBR	스테인레스강제	실드형	구면외륜
CF4FWBR	CF-FWBR	스테인레스강제	실드형	구면외륜
CF5FWBR	CF-FWBR	스테인레스강제	실드형	구면외륜
CF3FWBUUR	CF-FWBUUR	스테인레스강제	씰형	구면외륜
CF4FWBUUR	CF-FWBUUR	스테인레스강제	씰형	구면외륜
CF5FWBUUR	CF-FWBUUR	스테인레스강제	씰형	구면외륜

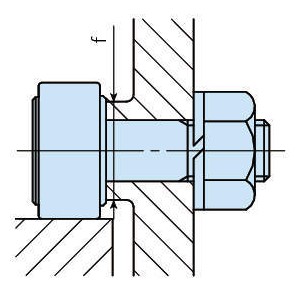

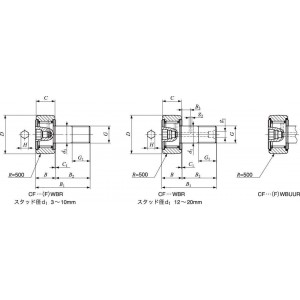

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	취부관계치수 f 최소 (mm)	최대체결토르크 (N · m)	기본동 정격하중 C (N)	기본정 정격하중 CO (N)	최대정 허용하중 (N)	트랙 부하중량 (N)
형식	D	C	d1	G	G1	B	B1	B2	B3	C1	g1	g2	H	취부관계치수 f 최소 (mm)	최대체결토르크 (N · m)	기본동 정격하중 C (N)	기본정 정격하중 CO (N)	최대정 허용하중 (N)	트랙 부하중량 (N)
CF3WBR	10	7	3	M3×0.5	5	8	17	9	-	0.5	-	-	2	6.8	0.34	1500	1020	384	542
CF4WBR	12	8	4	M4×0.7	6	9	20	11	-	0.5	-	-	2.5	8.3	0.78	2070	1590	834	712
CF5WBR	13	9	5	M5×0.8	7.5	10	23	13	-	0.5	-	-	3	9.3	1.6	2520	2140	1260	794
CF6WBR	16	11	6	M6×1	8	12.2	28.2	16	-	0.6	-	-	3	11	2.7	3660	3650	1950	1040
CF8WBR	19	11	8	M8×1.25	10	12.2	32.2	20	-	0.6	-	-	4	13	6.5	4250	4740	4620	1330
CF10WBR	22	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4	16	13.8	5430	6890	6890	1610
CF10-1WBR	26	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4	16	13.8	5430	6890	6890	2030
CF12WBR	30	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6	21	21.9	7910	9790	9790	2470
CF12-1WBR	32	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6	21	21.9	7910	9790	9790	2710
CF16WBR	35	18	16	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6	26	58.5	12000	18300	18300	3060
CF18WBR	40	20	18	M18×1.5	19	21.6	58.1	36.5	8	0.8	6	3	8	29	86.2	14800	25200	25200	3660
CF20-1WBR	47	24	20	M20×1.5	21	25.6	66.1	40.5	9	0.8	6	4	8	34	119	20700	34600	34600	5190
CF20WBR	52	24	20	M20×1.5	21	25.6	66.1	40.5	9	0.8	6	4	8	34	119	20700	34600	34600	4530
CF3WBUUR	10	7	3	M3×0.5	5	8	17	9	-	0.5	-	-	2	6.8	0.34	1500	1020	384	542
CF4WBUUR	12	8	4	M4×0.7	6	9	20	11	-	0.5	-	-	2.5	8.3	0.78	2070	1590	834	712
CF5WBUUR	13	9	5	M5×0.8	7.5	10	23	13	-	0.5	-	-	3	9.3	1.6	2520	2140	1260	794
CF6WBUUR	16	11	6	M6×1	8	12.2	28.2	16	-	0.6	-	-	3	11	2.7	3660	3650	1950	1040
CF8WBUUR	19	11	8	M8×1.25	10	12.2	32.2	20	-	0.6	-	-	4	13	6.5	4250	4740	4620	1330
CF10WBUUR	22	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4	16	13.8	5430	6890	6890	1610
CF10-1WBUUR	26	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4	16	13.8	5430	6890	6890	2030
CF12WBUUR	30	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6	21	21.9	7910	9790	9790	2470
CF12-1WBUUR	32	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6	21	21.9	7910	9790	9790	2710
CF16WBUUR	35	18	16	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6	26	58.5	12000	18300	18300	3060
CF18WBUUR	40	20	18	M18×1.5	19	21.6	58.1	36.5	8	0.8	6	3	8	29	86.2	14800	25200	25200	3660
CF20-1WBUUR	47	24	20	M20×1.5	21	25.6	66.1	40.5	9	0.8	6	4	8	34	119	20700	34600	34600	5190
CF20WBUUR	52	24	20	M20×1.5	21	25.6	66.1	40.5	9	0.8	6	4	8	34	119	20700	34600	34600	4530
CF3FWBR	10	7	3	M3×0.5	5	8	17	9	-	0.5	-	-	2	6.8	0.34	1200	813	384	542
CF4FWBR	12	8	4	M4×0.7	6	9	20	11	-	0.5	-	-	2.5	8.3	0.78	1650	1270	834	712
CF5FWBR	13	9	5	M5×0.8	7.5	10	23	13	-	0.5	-	-	3	9.3	1.6	1930	1730	1260	794
CF3FWBUUR	10	7	3	M3×0.5	5	8	17	9	-	0.5	-	-	2	6.8	0.34	1200	813	384	542
CF4FWBUUR	12	8	4	M4×0.7	6	9	20	11	-	0.5	-	-	2.5	8.3	0.78	1650	1270	834	712
CF5FWBUUR	13	9	5	M5×0.8	7.5	10	23	13	-	0.5	-	-	3	9.3	1.6	1930	1730	1260	794

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
CF3WBR	P	88,220	-	-	-	-	견적의뢰 / 주문
CF4WBR	P	78,540	-	-	-	-	견적의뢰 / 주문
CF5WBR	P	72,160	-	-	-	-	견적의뢰 / 주문
CF6WBR	P	69,300	-	-	-	-	견적의뢰 / 주문
CF8WBR	P	72,160	-	-	-	-	견적의뢰 / 주문
CF10WBR	P	75,020	-	-	-	-	견적의뢰 / 주문
CF10-1WBR	P	78,760	-	-	-	-	견적의뢰 / 주문
CF12WBR	P	95,040	-	-	-	-	견적의뢰 / 주문
CF12-1WBR	P	97,900	-	-	-	-	견적의뢰 / 주문
CF16WBR	P	104,060	-	-	-	-	견적의뢰 / 주문
CF18WBR	P	124,300	-	-	-	-	견적의뢰 / 주문
CF20-1WBR	P	154,000	-	-	-	-	견적의뢰 / 주문
CF20WBR	P	160,600	-	-	-	-	견적의뢰 / 주문
CF3WBUUR	P	112,200	-	-	-	-	견적의뢰 / 주문
CF4WBUUR	P	99,220	-	-	-	-	견적의뢰 / 주문
CF5WBUUR	P	91,740	-	-	-	-	견적의뢰 / 주문
CF6WBUUR	P	88,880	-	-	-	-	견적의뢰 / 주문
CF8WBUUR	P	93,280	-	-	-	-	견적의뢰 / 주문
CF10WBUUR	P	97,900	-	-	-	-	견적의뢰 / 주문
CF10-1WBUUR	P	102,300	-	-	-	-	견적의뢰 / 주문
CF12WBUUR	P	118,800	-	-	-	-	견적의뢰 / 주문
CF12-1WBUUR	P	126,500	-	-	-	-	견적의뢰 / 주문
CF16WBUUR	P	132,000	-	-	-	-	견적의뢰 / 주문
CF18WBUUR	P	158,400	-	-	-	-	견적의뢰 / 주문
CF20-1WBUUR	P	204,600	-	-	-	-	견적의뢰 / 주문
CF20WBUUR	P	198,000	-	-	-	-	견적의뢰 / 주문
CF3FWBR	P	146,300	-	-	-	-	견적의뢰 / 주문
CF4FWBR	P	129,800	-	-	-	-	견적의뢰 / 주문
CF5FWBR	P	118,800	-	-	-	-	견적의뢰 / 주문
CF3FWBUUR	P	187,000	-	-	-	-	견적의뢰 / 주문
CF4FWBUUR	P	165,000	-	-	-	-	견적의뢰 / 주문
CF5FWBUUR	P	151,800	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
