크로스롤러웨이유니트

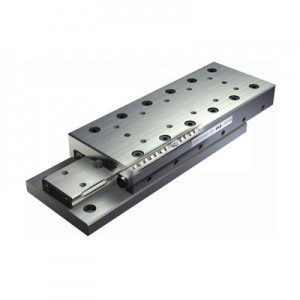

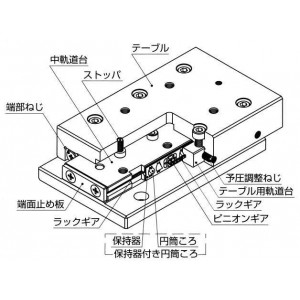

랙기어＆피니온내장형크로스롤러웨이유니트 CRWUG
일본톰슨(주) ( NIPPON THOMPSON )
|
|
| 16건 중 1~16건 표시 | |
| 형식 | 주요치수 | 주요치수 | 주요치수 | 주요치수 | 주요치수 | 주요치수 | 주요치수 | 주요치수 | 최대스트로크 길이 (mm) |
| 형식 | W | W | H | H | L (mm) | t1 (mm) | t2 (mm) | t3 (mm) | 최대스트로크 길이 (mm) |
| 형식 | (mm) | 치수차 | (mm) | 치수차 | L (mm) | t1 (mm) | t2 (mm) | t3 (mm) | 최대스트로크 길이 (mm) |
| CRWUG40-35 | 40 | ±0.1 | 21 | ±0.1 | 35 | 8 | 6 | 6.5 | 18 |
| CRWUG40-50 | 40 | ±0.1 | 21 | ±0.1 | 50 | 7 | 8 | 5.5 | 30 |
| CRWUG40-65 | 40 | ±0.1 | 21 | ±0.1 | 65 | 7 | 8 | 5.5 | 40 |
| CRWUG40-80 | 40 | ±0.1 | 21 | ±0.1 | 80 | 7 | 8 | 5.5 | 50 |
| CRWUG40-95 | 40 | ±0.1 | 21 | ±0.1 | 95 | 7 | 8 | 5.5 | 60 |
| CRWUG40-110 | 40 | ±0.1 | 21 | ±0.1 | 110 | 7 | 8 | 5.5 | 70 |
| CRWUG40-125 | 40 | ±0.1 | 21 | ±0.1 | 125 | 7 | 8 | 5.5 | 80 |
| CRWUG60-55 | 60 | ±0.1 | 28 | ±0.1 | 55 | 10.5 | 8 | 9 | 30 |
| CRWUG60-80 | 60 | ±0.1 | 28 | ±0.1 | 80 | 10.5 | 8 | 9 | 45 |
| CRWUG60-105 | 60 | ±0.1 | 28 | ±0.1 | 105 | 10.5 | 8 | 9 | 60 |
| CRWUG60-130 | 60 | ±0.1 | 28 | ±0.1 | 130 | 10.5 | 8 | 9 | 75 |
| CRWUG60-155 | 60 | ±0.1 | 28 | ±0.1 | 155 | 10.5 | 8 | 9 | 90 |
| CRWUG80-85 | 80 | ±0.1 | 35 | ±0.1 | 85 | 13 | 11 | 10.5 | 50 |
| CRWUG80-125 | 80 | ±0.1 | 35 | ±0.1 | 125 | 13 | 11 | 10.5 | 75 |
| CRWUG80-165 | 80 | ±0.1 | 35 | ±0.1 | 165 | 13 | 11 | 10.5 | 105 |
| CRWUG80-205 | 80 | ±0.1 | 35 | ±0.1 | 205 | 13 | 11 | 10.5 | 135 |
| 형식 | 테이블치수 | 테이블치수 | 테이블치수 | 테이블치수 | 테이블치수 |
| 형식 | W3 (mm) | W4 (mm) | N×P (mm) | E (mm) | M (mm) |
| 형식 | W3 (mm) | W4 (mm) | N×P (mm) | E (mm) | M (mm) |
| CRWUG40-35 | 15 | 12.5 | - | 17.5 | M3 |
| CRWUG40-50 | 15 | 12.5 | 1×15 | 17.5 | M3 |
| CRWUG40-65 | 15 | 12.5 | 2×15 | 17.5 | M3 |
| CRWUG40-80 | 15 | 12.5 | 3×15 | 17.5 | M3 |
| CRWUG40-95 | 15 | 12.5 | 4×15 | 17.5 | M3 |
| CRWUG40-110 | 15 | 12.5 | 5×15 | 17.5 | M3 |
| CRWUG40-125 | 15 | 12.5 | 6×15 | 17.5 | M3 |
| CRWUG60-55 | 25 | 17.5 | - | 27.5 | M4 |
| CRWUG60-80 | 25 | 17.5 | 1×25 | 27.5 | M4 |
| CRWUG60-105 | 25 | 17.5 | 2×25 | 27.5 | M4 |
| CRWUG60-130 | 25 | 17.5 | 3×25 | 27.5 | M4 |
| CRWUG60-155 | 25 | 17.5 | 4×25 | 27.5 | M4 |
| CRWUG80-85 | 40 | 20 | - | 42.5 | M5 |
| CRWUG80-125 | 40 | 20 | 1×40 | 42.5 | M5 |
| CRWUG80-165 | 40 | 20 | 2×40 | 42.5 | M5 |
| CRWUG80-205 | 40 | 20 | 3×40 | 42.5 | M5 |
| 형식 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 |
| 형식 | W5 (mm) | W6 (mm) | L1 (mm) | E1 (mm) | L2 (mm) | E2 (mm) | L3 (mm) | E3 (mm) | d1 (mm) | d2 (mm) | h1 (mm) | h2 (mm) |
| 형식 | W5 (mm) | W6 (mm) | L1 (mm) | E1 (mm) | L2 (mm) | E2 (mm) | L3 (mm) | E3 (mm) | d1 (mm) | d2 (mm) | h1 (mm) | h2 (mm) |
| CRWUG40-35 | 30 | 5 | 25 | 5 | - | - | - | - | 3.5 | 6 | 3.5 | 7 |
| CRWUG40-50 | 30 | 5 | 40 | 5 | - | - | - | - | 3.5 | 6 | 3.2 | 6 |
| CRWUG40-65 | 30 | 5 | 55 | 5 | - | - | - | - | 3.5 | 6 | 3.2 | 6 |
| CRWUG40-80 | 30 | 5 | 70 | 5 | - | - | 40 | 20 | 3.5 | 6 | 3.2 | 6 |
| CRWUG40-95 | 30 | 5 | 85 | 5 | - | - | 55 | 20 | 3.5 | 6 | 3.2 | 6 |
| CRWUG40-110 | 30 | 5 | 100 | 5 | - | - | 70 | 20 | 3.5 | 6 | 3.2 | 6 |
| CRWUG40-125 | 30 | 5 | 115 | 5 | - | - | 85 | 20 | 3.5 | 6 | 3.2 | 6 |
| CRWUG60-55 | 40 | 10 | 35 | 10 | - | - | - | - | 4.5 | 7.5 | 4.5 | 9.5 |
| CRWUG60-80 | 40 | 10 | 60 | 10 | - | - | - | - | 4.5 | 7.5 | 4.5 | 9.5 |
| CRWUG60-105 | 40 | 10 | 85 | 10 | - | - | - | - | 4.5 | 7.5 | 4.5 | 9.5 |
| CRWUG60-130 | 40 | 10 | 110 | 10 | - | - | - | - | 4.5 | 7.5 | 4.5 | 9.5 |
| CRWUG60-155 | 40 | 10 | 135 | 10 | 85 | 35 | - | - | 4.5 | 7.5 | 4.5 | 9.5 |
| CRWUG80-85 | 60 | 10 | 40 | 22.5 | - | - | - | - | 5.5 | 9.5 | 6 | 11 |
| CRWUG80-125 | 60 | 10 | 80 | 22.5 | - | - | - | - | 5.5 | 9.5 | 6 | 11 |
| CRWUG80-165 | 60 | 10 | 120 | 22.5 | - | - | - | - | 5.5 | 9.5 | 6 | 11 |
| CRWUG80-205 | 60 | 10 | 160 | 22.5 | - | - | 80 | 62.5 | 5.5 | 9.5 | 6 | 11 |
| 형식 | 기본동정격하중 C (N) | 기본정정격하중 C0 (N) | 허용하중 F (N) | 정정격모멘트 T0 (N · m) |
| 형식 | 기본동정격하중 C (N) | 기본정정격하중 C0 (N) | 허용하중 F (N) | 정정격모멘트 T0 (N · m) |
| 형식 | 기본동정격하중 C (N) | 기본정정격하중 C0 (N) | 허용하중 F (N) | 정정격모멘트 T0 (N · m) |
| CRWUG40-35 | 913 | 1180 | 392 | 10.6 |
| CRWUG40-50 | 2000 | 2440 | 813 | 17.7 |
| CRWUG40-65 | 2000 | 2440 | 813 | 17.7 |
| CRWUG40-80 | 3430 | 4880 | 1630 | 35.3 |
| CRWUG40-95 | 2740 | 3660 | 1220 | 26.5 |
| CRWUG40-110 | 4080 | 6090 | 2030 | 44.2 |
| CRWUG40-125 | 4080 | 6090 | 2030 | 44.2 |
| CRWUG60-55 | 2000 | 2440 | 813 | 35.3 |
| CRWUG60-80 | 3430 | 4880 | 1630 | 70.7 |
| CRWUG60-105 | 4700 | 7310 | 2440 | 106 |
| CRWUG60-130 | 5300 | 8530 | 2840 | 124 |
| CRWUG60-155 | 6440 | 11000 | 3660 | 159 |
| CRWUG80-85 | 5350 | 7050 | 2350 | 145 |
| CRWUG80-125 | 7960 | 11800 | 3920 | 421 |
| CRWUG80-165 | 9180 | 14100 | 4700 | 289 |
| CRWUG80-205 | 11500 | 18800 | 6270 | 385 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) 참고 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) 참고 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) 참고 | 견적의뢰 및 주문 |
| CRWUG40-35 | P | 1,093,400 | - | - | - | - | 견적의뢰 / 주문 |
| CRWUG40-50 | P | 1,144,000 | - | - | - | - | 견적의뢰 / 주문 |
| CRWUG40-65 | P | 1,287,000 | - | - | - | - | 견적의뢰 / 주문 |
| CRWUG40-80 | P | 1,430,000 | - | - | - | - | 견적의뢰 / 주문 |
| CRWUG40-95 | P | 1,584,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| CRWUG40-110 | P | 1,738,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| CRWUG40-125 | P | 1,903,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| CRWUG60-55 | P | 1,254,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| CRWUG60-80 | P | 1,507,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| CRWUG60-105 | P | 1,771,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| CRWUG60-130 | P | 2,024,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| CRWUG60-155 | P | 2,288,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| CRWUG80-85 | P | 1,595,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| CRWUG80-125 | P | 1,881,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| CRWUG80-165 | P | 2,288,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| CRWUG80-205 | P | 2,706,000 | - | - | - | 4 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
