HOME > 축수 > 구면축수·로드엔드 > 필로볼 > 필로볼로드엔드 PHS(인서트형·암나사붙이)
필로볼

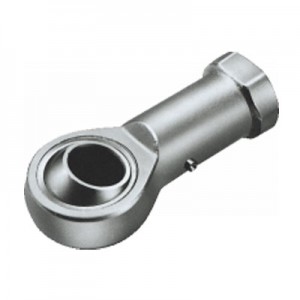

필로볼로드엔드 PHS(인서트형·암나사붙이)
일본톰슨(주) ( NIPPON THOMPSON )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    30건 중 1~30건 표시

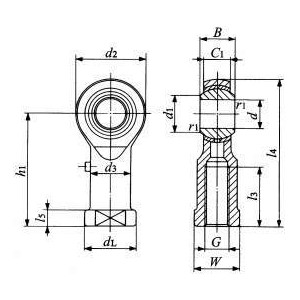

    형식나사방향주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)
    형식나사방향dG
    (나사)    		d2C1Bd1
    PHS3L왼나사3M3×0.5124.565.2
    PHS4L왼나사4M4×0.7145.376.5
    PHS5L왼나사5M5×0.816687.7
    PHS6L왼나사6M6×1186.7599
    PHS8L왼나사8M8×1.252291210.4
    PHS10L왼나사10M10×1.52610.51412.9
    PHS12L왼나사12M12×1.7530121615.4
    PHS14L왼나사14M14×23413.51916.9
    PHS16L왼나사16M16×238152119.4
    PHS18L왼나사18M18×1.54216.52321.9
    PHS20L왼나사20M20×1.546182524.4
    PHS22L왼나사22M22×1.550202825.8
    PHS25L왼나사25M24×260223129.6
    PHS28L왼나사28M27×266253532.3
    PHS30L왼나사30M30×270253734.8
    PHS3오른나사3M3×0.5124.565.2
    PHS4오른나사4M4×0.7145.376.5
    PHS5오른나사5M5×0.816687.7
    PHS6오른나사6M6×1186.7599
    PHS8오른나사8M8×1.252291210.4
    PHS10오른나사10M10×1.52610.51412.9
    PHS12오른나사12M12×1.7530121615.4
    PHS14오른나사14M14×23413.51916.9
    PHS16오른나사16M16×238152119.4
    PHS18오른나사18M18×1.54216.52321.9
    PHS20오른나사20M20×1.546182524.4
    PHS22오른나사22M22×1.550202825.8
    PHS25오른나사25M24×260223129.6
    PHS28오른나사28M27×266253532.3
    PHS30오른나사30M30×270253734.8
    형식주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)주요치수(mm)동부하용량
    Cd
    (N)    		정부하용량
    Cs
    (N)
    형식l4h1l3l5Wd3dLrls
    min    		동부하용량
    Cd
    (N)    		정부하용량
    Cs
    (N)
    PHS3L27211035.556.50.217503670
    PHS4L3124124889.50.224804680
    PHS5L352714499110.232705730
    PHS6L39301451110130.242006910
    PHS8L47361751412.5160.2701010200
    PHS10L5643216.51715190.2981013300
    PHS12L6550246.51917.5220.21310016900
    PHS14L74572782220250.21680020900
    PHS16L83643382222270.22100025400
    PHS18L927136102725310.22570030200
    PHS20L1007740103027.5340.23080035500
    PHS22L1098443123230370.23740041700
    PHS25L1249448123633.5420.64620072700
    PHS28L13610353124137460.65840087000
    PHS30L14511056154140500.66230092200
    PHS327211035.556.50.217503670
    PHS43124124889.50.224804680
    PHS5352714499110.232705730
    PHS639301451110130.242006910
    PHS847361751412.5160.2701010200
    PHS105643216.51715190.2981013300
    PHS126550246.51917.5220.21310016900
    PHS1474572782220250.21680020900
    PHS1683643382222270.22100025400
    PHS18927136102725310.22570030200
    PHS201007740103027.5340.23080035500
    PHS221098443123230370.23740041700
    PHS251249448123633.5420.64620072700
    PHS2813610353124137460.65840087000
    PHS3014511056154140500.66230092200
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    PHS3LP43,120----견적의뢰 / 주문
    PHS4LP43,120----견적의뢰 / 주문
    PHS5LP40,260----견적의뢰 / 주문
    PHS6LP40,260----견적의뢰 / 주문
    PHS8LP46,200----견적의뢰 / 주문
    PHS10LP49,280----견적의뢰 / 주문
    PHS12LP56,540----견적의뢰 / 주문
    PHS14LP67,100----견적의뢰 / 주문
    PHS16LP86,240----견적의뢰 / 주문
    PHS18LP102,520----견적의뢰 / 주문
    PHS20LP133,100----견적의뢰 / 주문
    PHS22LP160,600----견적의뢰 / 주문
    PHS25LP275,000----견적의뢰 / 주문
    PHS28LP332,200----견적의뢰 / 주문
    PHS30LP409,200----견적의뢰 / 주문
    PHS3P43,120----견적의뢰 / 주문
    PHS4P43,120----견적의뢰 / 주문
    PHS5P40,260----견적의뢰 / 주문
    PHS6P40,260----견적의뢰 / 주문
    PHS8P46,200----견적의뢰 / 주문
    PHS10P49,280----견적의뢰 / 주문
    PHS12P56,540----견적의뢰 / 주문
    PHS14P67,100----견적의뢰 / 주문
    PHS16P86,240----견적의뢰 / 주문
    PHS18P102,520----견적의뢰 / 주문
    PHS20P133,100----견적의뢰 / 주문
    PHS22P160,600----견적의뢰 / 주문
    PHS25P275,000----견적의뢰 / 주문
    PHS28P332,200----견적의뢰 / 주문
    PHS30P409,200----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
