크로스롤러웨이유니트

크로스롤러웨이유니트 CRWU

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


42건 중 1~42건 표시

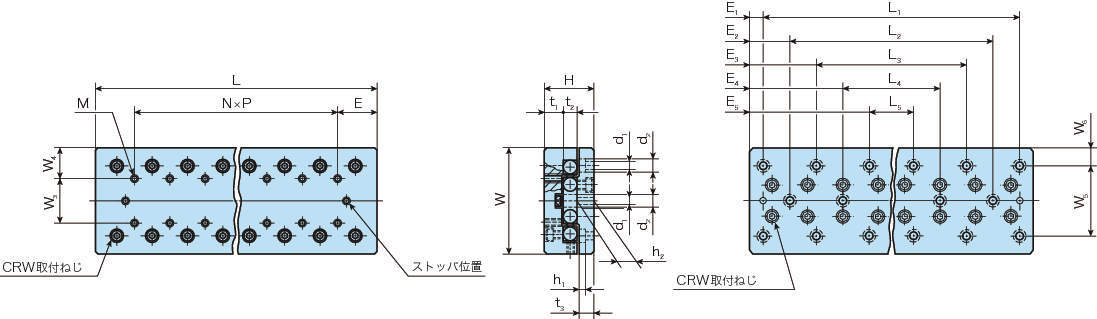

형식	주요치수	주요치수	주요치수	주요치수	주요치수	주요치수	최대스트로크 길이 (mm)
형식	W±0.1 (mm)	H±0.1 (mm)	L (mm)	t1 (mm)	t2 (mm)	t3 (mm)	최대스트로크 길이 (mm)
CRWU30-25	30	17	25	7	4	5.5	12
CRWU30-35	30	17	35	7	4	5.5	18
CRWU30-45	30	17	45	7	4	5.5	25
CRWU30-55	30	17	55	7	4	5.5	32
CRWU30-65	30	17	65	7	4	5.5	40
CRWU30-75	30	17	75	7	4	5.5	45
CRWU30-85	30	17	85	7	4	5.5	50
CRWU40-35	40	21	35	8	6	6.5	18
CRWU40-50	40	21	50	7	8	5.5	30
CRWU40-65	40	21	65	7	8	5.5	40
CRWU40-80	40	21	80	7	8	5.5	50
CRWU40-95	40	21	95	7	8	5.5	60
CRWU40-110	40	21	110	7	8	5.5	70
CRWU40-125	40	21	125	7	8	5.5	80
CRWU60-55	60	28	55	10.5	8	9	30
CRWU60-80	60	28	80	10.5	8	9	45
CRWU60-105	60	28	105	10.5	8	9	60
CRWU60-130	60	28	130	10.5	8	9	75
CRWU60-155	60	28	155	10.5	8	9	90
CRWU60-180	60	28	180	10.5	8	9	105
CRWU60-205	60	28	205	10.5	8	9	130
CRWU80-85	80	35	85	13	11	10.5	50
CRWU80-125	80	35	125	13	11	10.5	75
CRWU80-165	80	35	165	13	11	10.5	105
CRWU80-205	80	35	205	13	11	10.5	135
CRWU80-245	80	35	245	13	11	10.5	155
CRWU80-285	80	35	285	13	11	10.5	185
CRWU80-325	80	35	325	13	11	10.5	215
CRWU100-110	100	45	110	16	15	13	60
CRWU100-160	100	45	160	16	15	13	95
CRWU100-210	100	45	210	16	15	13	130
CRWU100-260	100	45	260	16	15	13	165
CRWU100-310	100	45	310	16	15	13	200
CRWU100-360	100	45	360	16	15	13	235
CRWU100-410	100	45	410	16	15	13	265
CRWU145-210	145	60	210	21	22	16	130
CRWU145-310	145	60	310	21	22	16	180
CRWU145-410	145	60	410	21	22	16	350
CRWU145-510	145	60	510	21	22	16	450
CRWU145-610	145	60	610	21	22	16	550
CRWU145-710	145	60	710	21	22	16	650
CRWU145-810	145	60	810	21	22	16	750

형식	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수
형식	W3 (mm)	W4 (mm)	N×P (mm)	E (mm)	M (mm)	W7 (mm)	W8 (mm)	n×p (mm)	E7 (mm)	E8 (mm)
CRWU30-25	10	10	-	12.5	M2	18.4	5.8	1×10	7.5	2.5
CRWU30-35	10	10	1×10	12.5	M2	18.4	5.8	2×10	7.5	4.5
CRWU30-45	10	10	2×10	12.5	M2	18.4	5.8	3×10	7.5	6
CRWU30-55	10	10	3×10	12.5	M2	18.4	5.8	4×10	7.5	7.5
CRWU30-65	10	10	4×10	12.5	M2	18.4	5.8	5×10	7.5	8.5
CRWU30-75	10	10	5×10	12.5	M2	18.4	5.8	6×10	7.5	11
CRWU30-85	10	10	6×10	12.5	M2	18.4	5.8	7×10	7.5	13.5
CRWU40-35	15	12.5	-	17.5	M3	25	7.5	1×15	10	3
CRWU40-50	15	12.5	1×15	17.5	M3	25.5	7.25	1×25	12.5	4.5
CRWU40-65	15	12.5	2×15	17.5	M3	25.5	7.25	1×25	20	7
CRWU40-80	15	12.5	3×15	17.5	M3	25.5	7.25	2×25	15	9.5
CRWU40-95	15	12.5	4×15	17.5	M3	25.5	7.25	2×25	22.5	12
CRWU40-110	15	12.5	5×15	17.5	M3	25.5	7.25	3×25	17.5	14.5
CRWU40-125	15	12.5	6×15	17.5	M3	25.5	7.25	3×25	25	17
CRWU60-55	25	17.5	-	27.5	M4	39	10.5	1×25	15	5.5
CRWU60-80	25	17.5	1×25	27.5	M4	39	10.5	2×25	15	10.5
CRWU60-105	25	17.5	2×25	27.5	M4	39	10.5	3×25	15	15.5
CRWU60-130	25	17.5	3×25	27.5	M4	39	10.5	4×25	15	20.5
CRWU60-155	25	17.5	4×25	27.5	M4	39	10.5	5×25	15	25.5
CRWU60-180	25	17.5	5×25	27.5	M4	39	10.5	6×25	15	30.5
CRWU60-205	25	17.5	6×25	27.5	M4	39	10.5	7×25	15	30.5
CRWU80-85	40	20	-	42.5	M5	53	13.5	1×40	22.5	10.5
CRWU80-125	40	20	1×40	42.5	M5	53	13.5	2×40	22.5	18
CRWU80-165	40	20	2×40	42.5	M5	53	13.5	3×40	22.5	23
CRWU80-205	40	20	3×40	42.5	M5	53	13.5	4×40	22.5	28
CRWU80-245	40	20	4×40	42.5	M5	53	13.5	5×40	22.5	38
CRWU80-285	40	20	5×40	42.5	M5	53	13.5	6×40	22.5	43
CRWU80-325	40	20	6×40	42.5	M5	53	13.5	7×40	22.5	48
CRWU100-110	50	25	-	55	M6	64	18	1×50	30	16.5
CRWU100-160	50	25	1×50	55	M6	64	18	2×50	30	23.5
CRWU100-210	50	25	2×50	55	M6	64	18	3×50	30	31
CRWU100-260	50	25	3×50	55	M6	64	18	4×50	30	38.5
CRWU100-310	50	25	4×50	55	M6	64	18	5×50	30	46
CRWU100-360	50	25	5×50	55	M6	64	18	6×50	30	53.5
CRWU100-410	50	25	6×50	55	M6	64	18	7×50	30	63.5
CRWU145-210	85	30	-	105	M8	98	23.5	1×100	55	27
CRWU145-310	85	30	1×100	105	M8	98	23.5	2×100	55	52
CRWU145-410	85	30	2×100	105	M8	98	23.5	3×100	55	17
CRWU145-510	85	30	3×100	105	M8	98	23.5	4×100	55	17
CRWU145-610	85	30	4×100	105	M8	98	23.5	5×100	55	17
CRWU145-710	85	30	5×100	105	M8	98	23.5	6×100	55	17
CRWU145-810	85	30	6×100	105	M8	98	23.5	7×100	55	17

형식	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수
형식	W5 (mm)	W6 (mm)	L1 (mm)	E1 (mm)	L2 (mm)	E2 (mm)	L3 (mm)	E3 (mm)	L4 (mm)	E4 (mm)	L5 (mm)	E5 (mm)
CRWU30-25	22	4	18	3.5	-	-	-	-	-	-	-	-
CRWU30-35	22	4	28	3.5	-	-	-	-	-	-	-	-
CRWU30-45	22	4	38	3.5	-	-	-	-	-	-	-	-
CRWU30-55	22	4	48	3.5	-	-	28	13.5	-	-	-	-
CRWU30-65	22	4	58	3.5	-	-	38	13.5	-	-	-	-
CRWU30-75	22	4	68	3.5	-	-	45	13.5	-	-	-	-
CRWU30-85	22	4	78	3.5	-	-	58	13.5	-	-	-	-
CRWU40-35	30	5	25	5	-	-	-	-	-	-	-	-
CRWU40-50	30	5	40	5	-	-	-	-	-	-	-	-
CRWU40-65	30	5	55	5	-	-	-	-	-	-	-	-
CRWU40-80	30	5	70	5	-	-	40	20	-	-	-	-
CRWU40-95	30	5	85	5	-	-	55	20	-	-	-	-
CRWU40-110	30	5	100	5	-	-	70	20	-	-	-	-
CRWU40-125	30	5	115	5	-	-	85	20	-	-	-	-
CRWU60-55	40	10	35	10	-	-	-	-	-	-	-	-
CRWU60-80	40	10	60	10	-	-	-	-	-	-	-	-
CRWU60-105	40	10	85	10	-	-	-	-	-	-	-	-
CRWU60-130	40	10	110	10	-	-	-	-	-	-	-	-
CRWU60-155	40	10	135	10	-	-	85	35	-	-	-	-
CRWU60-180	40	10	160	10	-	-	110	35	-	-	-	-
CRWU60-205	40	10	185	10	-	-	135	35	-	-	-	-
CRWU80-85	60	10	40	22.5	-	-	-	-	-	-	-	-
CRWU80-125	60	10	80	22.5	-	-	-	-	-	-	-	-
CRWU80-165	60	10	120	22.5	-	-	-	-	-	-	-	-
CRWU80-205	60	10	160	22.5	-	-	80	62.5	-	-	-	-
CRWU80-245	60	10	200	22.5	-	-	120	62.5	-	-	-	-
CRWU80-285	60	10	240	22.5	-	-	160	62.5	-	-	-	-
CRWU80-325	60	10	280	22.5	-	-	200	62.5	-	-	120	102.5
CRWU100-110	60	20	90	10	-	-	-	-	-	-	-	-
CRWU100-160	60	20	140	10	-	-	-	-	-	-	-	-
CRWU100-210	60	20	190	10	90	60	-	-	-	-	-	-
CRWU100-260	60	20	240	10	140	60	-	-	-	-	-	-
CRWU100-310	60	20	290	10	190	60	-	-	-	-	-	-
CRWU100-360	60	20	340	10	240	60	140	110	-	-	-	-
CRWU100-410	60	20	390	10	290	60	190	110	-	-	-	-
CRWU145-210	90	27.5	100	55	-	-	-	-	-	-	-	-
CRWU145-310	90	27.5	200	55	-	-	-	-	-	-	-	-
CRWU145-410	90	27.5	300	55	100	155	-	-	-	-	-	-
CRWU145-510	90	27.5	400	55	200	155	-	-	-	-	-	-
CRWU145-610	90	27.5	500	55	300	155	100	255	-	-	-	-
CRWU145-710	90	27.5	600	55	400	155	200	255	-	-	-	-
CRWU145-810	90	27.5	700	55	500	155	300	255	100	355	-	-

형식	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수
형식	h1 (mm)	h2 (mm)	W9 (mm)	W10 (mm)	n1×p1 (mm)	E9 (mm)
CRWU30-25	2.5	6	-	15	1×10	7.5
CRWU30-35	2.5	6	-	15	2×10	7.5
CRWU30-45	2.5	6	-	15	3×10	7.5
CRWU30-55	2.5	6	-	15	4×10	7.5
CRWU30-65	2.5	6	-	15	5×10	7.5
CRWU30-75	2.5	6	-	15	6×10	7.5
CRWU30-85	2.5	6	-	15	7×10	7.5
CRWU40-35	3.5	7	-	20	1×15	10
CRWU40-50	3.2	6	-	20	2×15	10
CRWU40-65	3.2	6	-	20	2×15	17.5
CRWU40-80	3.2	6	-	20	4×15	10
CRWU40-95	3.2	6	-	20	4×15	17.5
CRWU40-110	3.2	6	-	20	5×15	17.5
CRWU40-125	3.2	6	-	20	5×15	25
CRWU60-55	4.5	9.5	17	21.5	1×25	15
CRWU60-80	4.5	9.5	17	21.5	2×25	15
CRWU60-105	4.5	9.5	17	21.5	3×25	15
CRWU60-130	4.5	9.5	17	21.5	4×25	15
CRWU60-155	4.5	9.5	17	21.5	5×25	15
CRWU60-180	4.5	9.5	17	21.5	6×25	15
CRWU60-205	4.5	9.5	17	21.5	7×25	15
CRWU80-85	6	11	27	26.5	1×40	22.5
CRWU80-125	6	11	27	26.5	2×40	22.5
CRWU80-165	6	11	27	26.5	3×40	22.5
CRWU80-205	6	11	27	26.5	4×40	22.5
CRWU80-245	6	11	27	26.5	5×40	22.5
CRWU80-285	6	11	27	26.5	6×40	22.5
CRWU80-325	6	11	27	26.5	7×40	22.5
CRWU100-110	6.5	14	26	37	1×50	30
CRWU100-160	6.5	14	26	37	2×50	30
CRWU100-210	6.5	14	26	37	3×50	30
CRWU100-260	6.5	14	26	37	4×50	30
CRWU100-310	6.5	14	26	37	5×50	30
CRWU100-360	6.5	14	26	37	6×50	30
CRWU100-410	6.5	14	26	37	7×50	30
CRWU145-210	8.5	17.5	46	49.5	1×100	55
CRWU145-310	8.5	17.5	46	49.5	2×100	55
CRWU145-410	8.5	17.5	46	49.5	3×100	55
CRWU145-510	8.5	17.5	46	49.5	4×100	55
CRWU145-610	8.5	17.5	46	49.5	5×100	55
CRWU145-710	8.5	17.5	46	49.5	6×100	55
CRWU145-810	8.5	17.5	46	49.5	7×100	55

형식	기본동정격하중 C (N)	기본정정격하중 C0 (N)	허용하중 F (N)	정정격모멘트 T0 (N · m)
형식	기본동정격하중 C (N)	기본정정격하중 C0 (N)	허용하중 F (N)	정정격모멘트 T0 (N · m)
CRWU30-25	380	478	159	3.2
CRWU30-35	525	717	239	4.8
CRWU30-45	659	956	319	6.5
CRWU30-55	786	1200	398	8.1
CRWU30-65	906	1430	478	9.7
CRWU30-75	1020	1670	558	11.3
CRWU30-85	1140	1910	638	12.9
CRWU40-35	896	1180	392	10.6
CRWU40-50	2710	3660	1220	26.5
CRWU40-65	2710	3660	1220	26.5
CRWU40-80	4050	6090	2030	44.2
CRWU40-95	3400	4880	1630	35.3
CRWU40-110	4680	7310	2440	53
CRWU40-125	4680	7310	2440	53
CRWU60-55	2710	3660	1220	51.2
CRWU60-80	4050	6090	2030	85.3
CRWU60-105	5270	8530	2840	119
CRWU60-130	5860	9750	3250	137
CRWU60-155	6970	12200	4060	171
CRWU60-180	8040	14600	4880	205
CRWU60-205	8550	15800	5280	222
CRWU80-85	6640	9400	3130	188
CRWU80-125	9130	14100	4700	282
CRWU80-165	10300	16500	5480	329
CRWU80-205	12500	21200	7050	423
CRWU80-245	14700	25900	8620	517
CRWU80-285	16700	30600	10200	611
CRWU80-325	18700	35300	11800	705
CRWU100-110	13900	18500	6150	415
CRWU100-160	16600	23100	7690	519
CRWU100-210	21600	32300	10800	727
CRWU100-260	26300	41500	13800	934
CRWU100-310	30800	50700	16900	1140
CRWU100-360	35100	60000	20000	1350
CRWU100-410	37200	64600	21500	1450
CRWU145-210	39400	52800	17600	1900
CRWU145-310	61200	92300	30800	3320
CRWU145-410	67900	106000	35200	3800
CRWU145-510	74400	119000	39600	4270
CRWU145-610	87100	145000	48400	5220
CRWU145-710	99200	172000	57200	6170
CRWU145-810	111000	198000	66000	7120

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
CRWU30-25	P	798,600	-	-	-	-	견적의뢰 / 주문
CRWU30-35	P	873,400	-	-	-	-	견적의뢰 / 주문
CRWU30-45	P	950,400	-	-	-	-	견적의뢰 / 주문
CRWU30-55	P	1,036,200	-	-	-	-	견적의뢰 / 주문
CRWU30-65	P	1,091,200	-	-	-	-	견적의뢰 / 주문
CRWU30-75	P	1,188,000	-	-	-	-	견적의뢰 / 주문
CRWU30-85	P	1,375,000	-	-	-	-	견적의뢰 / 주문
CRWU40-35	P	910,800	-	-	-	-	견적의뢰 / 주문
CRWU40-50	P	950,400	-	-	-	-	견적의뢰 / 주문
CRWU40-65	P	1,069,200	-	-	-	-	견적의뢰 / 주문
CRWU40-80	P	1,188,000	-	-	-	-	견적의뢰 / 주문
CRWU40-95	P	1,320,000	-	-	-	-	견적의뢰 / 주문
CRWU40-110	P	1,452,000	-	-	-	-	견적의뢰 / 주문
CRWU40-125	P	1,584,000	-	-	-	-	견적의뢰 / 주문
CRWU60-55	P	1,045,000	-	-	-	-	견적의뢰 / 주문
CRWU60-80	P	1,254,000	-	-	-	-	견적의뢰 / 주문
CRWU60-105	P	1,474,000	-	-	-	-	견적의뢰 / 주문
CRWU60-130	P	1,683,000	-	-	-	-	견적의뢰 / 주문
CRWU60-155	P	1,903,000	-	-	-	-	견적의뢰 / 주문
CRWU60-180	P	2,112,000	-	-	-	-	견적의뢰 / 주문
CRWU60-205	P	2,354,000	-	-	-	-	견적의뢰 / 주문
CRWU80-85	P	1,331,000	-	-	-	-	견적의뢰 / 주문
CRWU80-125	P	1,562,000	-	-	-	-	견적의뢰 / 주문
CRWU80-165	P	1,903,000	-	-	-	-	견적의뢰 / 주문
CRWU80-205	P	2,266,000	-	-	-	-	견적의뢰 / 주문
CRWU80-245	P	2,618,000	-	-	-	-	견적의뢰 / 주문
CRWU80-285	P	3,014,000	-	-	-	-	견적의뢰 / 주문
CRWU80-325	P	3,476,000	-	-	-	-	견적의뢰 / 주문
CRWU100-110	P	1,727,000	-	-	-	-	견적의뢰 / 주문
CRWU100-160	P	2,178,000	-	-	-	-	견적의뢰 / 주문
CRWU100-210	P	2,662,000	-	-	-	-	견적의뢰 / 주문
CRWU100-260	P	3,102,000	-	-	-	-	견적의뢰 / 주문
CRWU100-310	P	3,564,000	-	-	-	-	견적의뢰 / 주문
CRWU100-360	P	4,026,000	-	-	-	-	견적의뢰 / 주문
CRWU100-410	P	4,488,000	-	-	-	-	견적의뢰 / 주문
CRWU145-210	P	2,816,000	-	-	-	-	견적의뢰 / 주문
CRWU145-310	P	3,960,000	-	-	-	-	견적의뢰 / 주문
CRWU145-410	P	5,148,000	-	-	-	-	견적의뢰 / 주문
CRWU145-510	P	6,314,000	-	-	-	-	견적의뢰 / 주문
CRWU145-610	P	7,568,000	-	-	-	-	견적의뢰 / 주문
CRWU145-710	P	8,734,000	-	-	-	-	견적의뢰 / 주문
CRWU145-810	P	9,966,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.

상품명
상품코드
