상품 상세보기 : 볼슬라이드 - 고강성정밀볼슬라이드 BWU

HOME > 직동기기 > 테이블타입 > 볼슬라이드 > 고강성정밀볼슬라이드 BWU

볼슬라이드

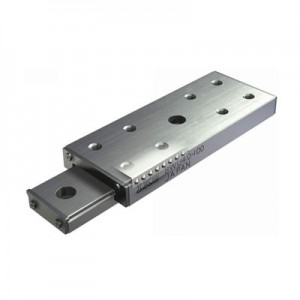

고강성정밀볼슬라이드 BWU

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


32건 중 1~32건 표시

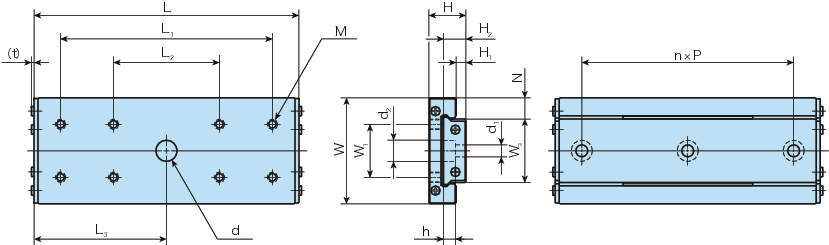

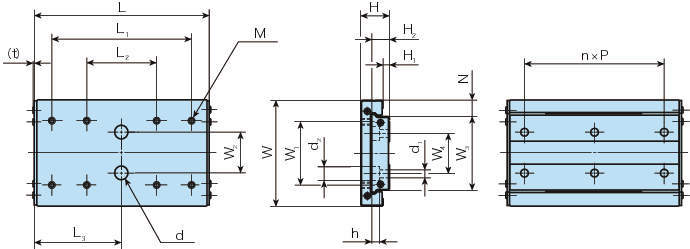

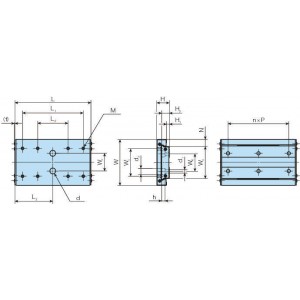

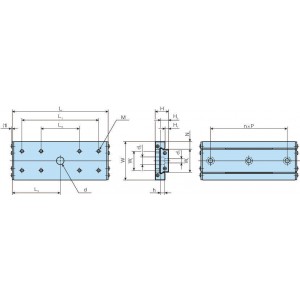

형식	주요치수	주요치수	주요치수	주요치수	주요치수	최대스트로크길이 (mm)
형식	W (mm)	H (mm)	H1 (mm)	N (mm)	L (mm)	최대스트로크길이 (mm)
BWU6-10	6	3.2	0.7	2	10	3
BWU6-20	6	3.2	0.7	2	20	11
BWU6-30	6	3.2	0.7	2	30	16
BWU8-10	8	4	1	2.5	10	4
BWU8-20	8	4	1	2.5	20	16
BWU8-30	8	4	1	2.5	30	20
BWU10-15	10	4	1	3	15	8
BWU10-25	10	4	1	3	25	16
BWU10-40	10	4	1	3	40	22
BWU12-20	12	4.5	1	3	20	16
BWU12-30	12	4.5	1	3	30	20
BWU12-45	12	4.5	1	3	45	30
BWU17-20	17	8	1.5	5	20	14
BWU17-30	17	8	1.5	5	30	19
BWU17-45	17	8	1.5	5	45	29
BWU25-30	25	9	1.8	5.5	30	23
BWU25-45	25	9	1.8	5.5	45	28
BWU25-60	25	9	1.8	5.5	60	38
BWU25-75	25	9	1.8	5.5	75	48
BWU30-30	30	12	3.4	6	30	23
BWU30-45	30	12	3.4	6	45	29
BWU30-60	30	12	3.4	6	60	35
BWU30-75	30	12	3.4	6	75	47
BWU30-90	30	12	3.4	6	90	59
BWU40-40	40	14	3.5	8	40	31
BWU40-60	40	14	3.5	8	60	39
BWU40-80	40	14	3.5	8	80	47
BWU40-100	40	14	3.5	8	100	63
BWU60-60	60	16	3.6	9	60	34
BWU60-80	60	16	3.6	9	80	45
BWU60-100	60	16	3.6	9	100	56
BWU60-120	60	16	3.6	9	120	68

형식	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수	테이블치수
형식	W1 (mm)	L1 (mm)	L2 (mm)	M (mm)	최대나사 끼움깊이	W2 (mm)	L3 (mm)	d (mm)	t (mm)
BWU6-10	-	4	-	M1.4	0.8	-	-	-	0.46
BWU6-20	-	10	-	M1.4	0.8	-	-	-	0.46
BWU6-30	-	18	10	M1.4	0.8	-	-	-	0.46
BWU8-10	-	5.5	-	M2	0.8	-	-	-	0.45
BWU8-20	-	10	-	M2	0.8	-	-	-	0.45
BWU8-30	-	21	10	M2	0.8	-	-	-	0.45
BWU10-15	-	6.5	-	M2	0.8	-	7.5	3	0.45
BWU10-25	-	13	-	M2	0.8	-	-	-	0.45
BWU10-40	-	26	13	M2	0.8	-	20	3	0.45
BWU12-20	-	8	-	M2	1.1	-	-	-	0.45
BWU12-30	-	15	-	M2	1.1	-	-	-	0.45
BWU12-45	-	31	15	M2	1.1	-	22.5	4.5	0.45
BWU17-20	12	10	-	M2	3	-	10	4.5	0.8
BWU17-30	12	20	-	M2	3	-	-	-	0.8
BWU17-45	12	30	-	M2	3	-	22.5	4.5	0.8
BWU25-30	10	15	-	M3	2.5	-	-	-	0.9
BWU25-45	10	25	-	M3	2.5	-	-	-	0.9
BWU25-60	10	25	-	M3	2.5	-	-	-	0.9
BWU25-75	10	55	25	M3	2.5	-	37.5	6.5	0.9
BWU30-30	14	15	-	M3	3	-	-	-	1
BWU30-45	14	25	-	M3	3	-	-	-	1
BWU30-60	14	25	-	M3	3	-	-	-	1
BWU30-75	14	55	25	M3	3	-	37.5	6.5	1
BWU30-90	14	55	25	M3	3	-	45	6.5	1
BWU40-40	20	20	-	M4	4	-	-	-	1
BWU40-60	20	40	-	M4	4	-	-	-	1
BWU40-80	20	40	-	M4	4	-	-	-	1
BWU40-100	20	80	40	M4	4	-	50	8	1
BWU60-60	36	40	-	M4	4	-	-	-	1.1
BWU60-80	36	40	-	M4	4	-	-	-	1.1
BWU60-100	36	80	40	M4	4	23	50	8	1.1
BWU60-120	36	100	40	M4	4	23	60	8	1.1

형식	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수	베드치수
형식	W3 (mm)	H2 (mm)	W4 (mm)	n (mm)	P (mm)	d1 (mm)	d2 (mm)	h (mm)
BWU6-10	2	1.9	-	1	4	M1.0	-	-
BWU6-20	2	1.9	-	1	8	M1.0	-	-
BWU6-30	2	1.9	-	2	8	M1.0	-	-
BWU8-10	3	2.6	-	1	5	M1.6	-	-
BWU8-20	3	2.6	-	1	10	M1.6	-	-
BWU8-30	3	2.6	-	2	10	M1.6	-	-
BWU10-15	4	2.6	-	1	5	1.8	2.8	0.75
BWU10-25	4	2.6	-	1	10	1.8	2.8	0.75
BWU10-40	4	2.6	-	3	10	1.8	2.8	0.75
BWU12-20	6	2.8	-	1	7.5	2.4	4	1.5
BWU12-30	6	2.8	-	1	15	2.4	4	1.5
BWU12-45	6	2.8	-	2	15	2.4	4	1.5
BWU17-20	7	5	-	1	7.5	2.4	4.2	2.3
BWU17-30	7	5	-	1	15	2.4	4.2	2.3
BWU17-45	7	5	-	2	15	2.4	4.2	2.3
BWU25-30	14	5.2	-	1	15	3.5	6	3.2
BWU25-45	14	5.2	-	1	30	3.5	6	3.2
BWU25-60	14	5.2	-	1	30	3.5	6	3.2
BWU25-75	14	5.2	-	2	30	3.5	6	3.2
BWU30-30	18	7.5	-	1	15	3.5	6.5	4.5
BWU30-45	18	7.5	-	1	30	3.5	6.5	4.5
BWU30-60	18	7.5	-	1	30	3.5	6.5	4.5
BWU30-75	18	7.5	-	2	30	3.5	6.5	4.5
BWU30-90	18	7.5	-	2	30	3.5	6.5	4.5
BWU40-40	24	8.5	-	1	20	4.5	8	4.5
BWU40-60	24	8.5	-	1	40	4.5	8	4.5
BWU40-80	24	8.5	-	1	40	4.5	8	4.5
BWU40-100	24	8.5	-	2	40	4.5	8	4.5
BWU60-60	42	10	23	1	40	4.5	8	4.5
BWU60-80	42	10	23	1	40	4.5	8	4.5
BWU60-100	42	10	23	2	40	4.5	8	4.5
BWU60-120	42	10	23	2	40	4.5	8	4.5

형식	기본동정격하중 C (N)	기본정정격하중 C0 (N)	허용하중 F (N)	정적관성모멘트 T0 (N · m)
형식	기본동정격하중 C (N)	기본정정격하중 C0 (N)	허용하중 F (N)	정적관성모멘트 T0 (N · m)
BWU6-10	154	181	60.2	0.21
BWU6-20	252	361	120	0.42
BWU6-30	355	587	196	0.68
BWU8-10	203	212	70.6	0.36
BWU8-20	292	353	118	0.6
BWU8-30	442	635	212	1.1
BWU10-15	249	282	94.1	0.62
BWU10-25	370	494	165	1.1
BWU10-40	572	917	306	2
BWU12-20	292	353	118	1.1
BWU12-30	442	635	212	2
BWU12-45	603	988	329	3.2
BWU17-20	588	635	212	2.5
BWU17-30	874	1110	370	4.4
BWU17-45	1200	1750	582	6.9
BWU25-30	783	953	318	7.1
BWU25-45	1200	1750	582	13
BWU25-60	1490	2380	794	17.7
BWU25-75	1760	3020	1010	22.5
BWU30-30	1270	1410	470	13.4
BWU30-45	1920	2540	847	24.1
BWU30-60	2490	3670	1220	34.9
BWU30-75	2880	4520	1510	42.9
BWU30-90	3250	5360	1790	50.9
BWU40-40	2040	2210	735	27.8
BWU40-60	3100	3970	1320	50
BWU40-80	4010	5730	1910	72.2
BWU40-100	4640	7060	2350	88.9
BWU60-60	4740	5690	1900	124
BWU60-80	5930	7820	2610	171
BWU60-100	7020	9960	3320	217
BWU60-120	8050	12100	4030	264

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g) 참고	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g) 참고	견적의뢰 및 주문
BWU6-10	P	218,900	-	-	-	1	견적의뢰 / 주문
BWU6-20	P	239,800	-	-	-	2	견적의뢰 / 주문
BWU6-30	P	283,800	-	-	-	3	견적의뢰 / 주문
BWU8-10	P	222,200	-	-	-	2	견적의뢰 / 주문
BWU8-20	P	239,800	-	-	-	4	견적의뢰 / 주문
BWU8-30	P	257,400	-	-	-	5	견적의뢰 / 주문
BWU10-15	P	239,800	-	-	-	3	견적의뢰 / 주문
BWU10-25	P	248,600	-	-	-	6	견적의뢰 / 주문
BWU10-40	P	270,600	-	-	-	9	견적의뢰 / 주문
BWU12-20	P	239,800	-	-	-	6	견적의뢰 / 주문
BWU12-30	P	257,400	-	-	-	10	견적의뢰 / 주문
BWU12-45	P	283,800	-	-	-	14	견적의뢰 / 주문
BWU17-20	P	275,000	-	-	-	15	견적의뢰 / 주문
BWU17-30	P	316,800	-	-	-	24	견적의뢰 / 주문
BWU17-45	P	380,600	-	-	-	35	견적의뢰 / 주문
BWU25-30	P	380,600	-	-	-	41	견적의뢰 / 주문
BWU25-45	P	448,800	-	-	-	63	견적의뢰 / 주문
BWU25-60	P	523,600	-	-	-	84	견적의뢰 / 주문
BWU25-75	P	589,600	-	-	-	104	견적의뢰 / 주문
BWU30-30	P	422,400	-	-	-	64	견적의뢰 / 주문
BWU30-45	P	508,200	-	-	-	99	견적의뢰 / 주문
BWU30-60	P	569,800	-	-	-	133	견적의뢰 / 주문
BWU30-75	P	666,600	-	-	-	165	견적의뢰 / 주문
BWU30-90	P	728,200	-	-	-	199	견적의뢰 / 주문
BWU40-40	P	539,000	-	-	-	136	견적의뢰 / 주문
BWU40-60	P	653,400	-	-	-	209	견적의뢰 / 주문
BWU40-80	P	776,600	-	-	-	281	견적의뢰 / 주문
BWU40-100	P	888,800	-	-	-	346	견적의뢰 / 주문
BWU60-60	P	708,400	-	-	-	363	견적의뢰 / 주문
BWU60-80	P	847,000	-	-	-	487	견적의뢰 / 주문
BWU60-100	P	981,200	-	-	-	597	견적의뢰 / 주문
BWU60-120	P	1,111,000	-	-	-	723	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
