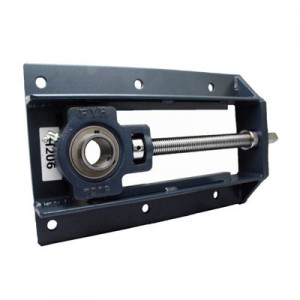

형강제프레임붙이테이크업형유니트
UCTH 형강제프레임붙이테이크업형(원통형구멍)
일본필로블록(주) ( FYH )
|
|
| 13건 중 1~13건 표시 | |
| 형식 | 타입 | 타입 | 축경 d (mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) |
| 형식 | 베어링하우징 | 베어링 | 축경 d (mm) | H | L | L1 | A | J (±0.5) | J1 (±0.5) | J2 |
| 형식 | 베어링하우징 | 베어링 | 축경 d (mm) | H | L | L1 | A | J (±0.5) | J1 (±0.5) | J2 |
| UCTH201 | 표준품 | 표준품 | 12 | 200 | 318 | 376 | 50 | 117 | 154 | 65 |
| UCTH202 | 표준품 | 표준품 | 15 | 200 | 318 | 376 | 50 | 117 | 154 | 65 |
| UCTH203 | 표준품 | 표준품 | 17 | 200 | 318 | 376 | 50 | 117 | 154 | 65 |
| UCTH204 | 표준품 | 표준품 | 20 | 200 | 318 | 376 | 50 | 117 | 154 | 65 |
| UCTH205 | 표준품 | 표준품 | 25 | 200 | 318 | 377 | 50 | 117 | 154 | 65 |
| UCTH206 | 표준품 | 표준품 | 30 | 213 | 336 | 407 | 50 | 126 | 166 | 65 |
| UCTH207 | 표준품 | 표준품 | 35 | 213 | 430 | 500 | 50 | 173 | 166 | 65 |
| UCTH208 | 표준품 | 표준품 | 40 | 234 | 523 | 599 | 50 | 217 | 192 | 67 |
| UCTH209 | 표준품 | 표준품 | 45 | 234 | 523 | 598 | 50 | 217 | 192 | 67 |
| UCTH210 | 표준품 | 표준품 | 50 | 234 | 527 | 603 | 50 | 219 | 192 | 67 |
| UCTH211 | 표준품 | 표준품 | 55 | 304 | 545 | 629 | 65 | 230 | 240 | 63 |
| UCTH212 | 표준품 | 표준품 | 60 | 304 | 571 | 651 | 65 | 243 | 240 | 63 |
| UCTH213 | 표준품 | 표준품 | 65 | 332 | 609 | 713 | 65 | 260 | 260 | 67 |
| 형식 | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 취부 볼트 호칭 |
| 형식 | N | T | T1 | A1 | A2 | A0 | B | S | 취부 볼트 호칭 |
| 형식 | N | T | T1 | A1 | A2 | A0 | B | S | 취부 볼트 호칭 |
| UCTH201 | 12 | 153 | 88 | 6 | 28 | 46.3 | 31 | 12.7 | M10 |
| UCTH202 | 12 | 153 | 88 | 6 | 28 | 46.3 | 31 | 12.7 | M10 |
| UCTH203 | 12 | 153 | 88 | 6 | 28 | 46.3 | 31 | 12.7 | M10 |
| UCTH204 | 12 | 153 | 88 | 6 | 28 | 46.3 | 31 | 12.7 | M10 |
| UCTH205 | 12 | 152 | 88 | 6 | 28 | 47.8 | 34.1 | 14.3 | M10 |
| UCTH206 | 12 | 143 | 100 | 6 | 32 | 54.2 | 38.1 | 15.9 | M10 |
| UCTH207 | 12 | 219 | 107 | 6 | 32 | 57.4 | 42.9 | 17.5 | M10 |
| UCTH208 | 12 | 296 | 117 | 6 | 35 | 65.2 | 49.2 | 19 | M10 |
| UCTH209 | 12 | 297 | 118 | 6 | 35 | 65.2 | 49.2 | 19 | M10 |
| UCTH210 | 15 | 296 | 121 | 6 | 35 | 67.6 | 51.6 | 19 | M12 |
| UCTH211 | 15 | 291 | 141 | 6 | 38 | 71.4 | 55.6 | 22.2 | M12 |
| UCTH212 | 15 | 288 | 154 | 6 | 38 | 77.7 | 65.1 | 25.4 | M12 |
| UCTH213 | 15 | 300 | 178 | 6 | 43 | 82.7 | 65.1 | 25.4 | M12 |
| 형식 | 적용베어링 | 적용베어링 | 적용베어링 | 적용베어링 |
| 형식 | 호칭번호 | 기본정격하중(kN) | 기본정격하중(kN) | 계수 f0 |
| 형식 | 호칭번호 | Cr | C0r | 계수 f0 |
| UCTH201 | UC201 | 12.8 | 6.65 | 13.2 |
| UCTH202 | UC202 | 12.8 | 6.65 | 13.2 |
| UCTH203 | UC203 | 12.8 | 6.65 | 13.2 |
| UCTH204 | UC204 | 12.8 | 6.65 | 13.2 |
| UCTH205 | UC205 | 14 | 7.85 | 13.9 |
| UCTH206 | UC206 | 19.5 | 11.3 | 13.9 |
| UCTH207 | UC207 | 25.7 | 15.4 | 13.9 |
| UCTH208 | UC208 | 29.1 | 17.8 | 14 |
| UCTH209 | UC209 | 34.1 | 21.3 | 14 |
| UCTH210 | UC210 | 35.1 | 23.3 | 14.4 |
| UCTH211 | UC211 | 43.4 | 29.4 | 14.4 |
| UCTH212 | UC212 | 52.4 | 36.2 | 14.4 |
| UCTH213 | UC213 | 57.2 | 40.1 | 14.4 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 참고 유니트질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 참고 유니트질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 참고 유니트질량 (kg) | 견적의뢰 및 주문 |
| UCTH201 | P | 550,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| UCTH202 | P | 550,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| UCTH203 | P | 548,900 | - | - | - | 7 | 견적의뢰 / 주문 |
| UCTH204 | P | 545,600 | - | - | - | 7 | 견적의뢰 / 주문 |
| UCTH205 | P | 555,500 | - | - | - | 7 | 견적의뢰 / 주문 |
| UCTH206 | P | 597,300 | - | - | - | 8 | 견적의뢰 / 주문 |
| UCTH207 | P | 695,200 | - | - | - | 11 | 견적의뢰 / 주문 |
| UCTH208 | P | 921,800 | - | - | - | 13 | 견적의뢰 / 주문 |
| UCTH209 | P | 942,700 | - | - | - | 12 | 견적의뢰 / 주문 |
| UCTH210 | P | 965,800 | - | - | - | 13 | 견적의뢰 / 주문 |
| UCTH211 | P | 1,298,000 | - | - | - | 20 | 견적의뢰 / 주문 |
| UCTH212 | P | 1,397,000 | - | - | - | 21 | 견적의뢰 / 주문 |
| UCTH213 | P | 1,650,000 | - | - | - | 26 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
