변형플랜지형유니트

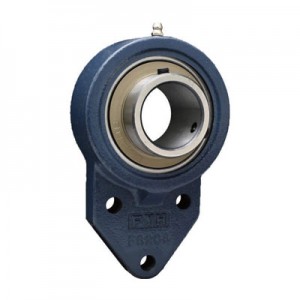

UCFB 변형플랜지형(원통형구멍)

일본필로블록(주) ( FYH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


50건 중 1~50건 표시

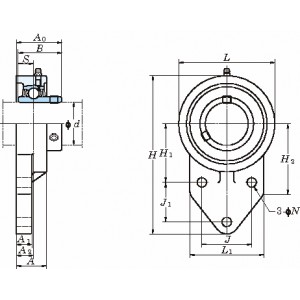

형식	타입	타입	축경 d (mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	베어링하우징	베어링	축경 d (mm)	H	L	A	J (±0.5)	J1 (±0.5)
형식	베어링하우징	베어링	축경 d (mm)	H	L	A	J (±0.5)	J1 (±0.5)
UCFB201	표준품	표준품	12	110	62	24	32	27
UCFB202	표준품	표준품	15	110	62	24	32	27
UCFB203	표준품	표준품	17	110	62	24	32	27
UCFB204	표준품	표준품	20	110	62	24	32	27
UCFB205	표준품	표준품	25	116	68	26	34	27
UCFB206	표준품	표준품	30	130	78	29	40	29
UCFB207	표준품	표준품	35	144	90	33	46	32
UCFB208	표준품	표준품	40	164	100	34	50	41
UCFB209	표준품	표준품	45	174	106	34	54	43
UCFB210	표준품	표준품	50	184	112	35	58	46
UCFB201L2	표준품	2중씰제품	12	110	62	24	32	27
UCFB202L2	표준품	2중씰제품	15	110	62	24	32	27
UCFB203L2	표준품	2중씰제품	17	110	62	24	32	27
UCFB204L2	표준품	2중씰제품	20	110	62	24	32	27
UCFB205L2	표준품	2중씰제품	25	116	68	26	34	27
UCFB206L3	표준품	3중씰제품	30	130	78	29	40	29
UCFB207L3	표준품	3중씰제품	35	144	90	33	46	32
UCFB208L3	표준품	3중씰제품	40	164	100	34	50	41
UCFB209L3	표준품	3중씰제품	45	174	106	34	54	43
UCFB210L3	표준품	3중씰제품	50	184	112	35	58	46
UCFB201D1K2	표준품	내열용	12	110	62	24	32	27
UCFB202D1K2	표준품	내열용	15	110	62	24	32	27
UCFB203D1K2	표준품	내열용	17	110	62	24	32	27
UCFB204D1K2	표준품	내열용	20	110	62	24	32	27
UCFB205D1K2	표준품	내열용	25	116	68	26	34	27
UCFB206D1K2	표준품	내열용	30	130	78	29	40	29
UCFB207D1K2	표준품	내열용	35	144	90	33	46	32
UCFB208D1K2	표준품	내열용	40	164	100	34	50	41
UCFB209D1K2	표준품	내열용	45	174	106	34	54	43
UCFB210D1K2	표준품	내열용	50	184	112	35	58	46
UCFB201D2K2	표준품	내한용	12	110	62	24	32	27
UCFB202D2K2	표준품	내한용	15	110	62	24	32	27
UCFB203D2K2	표준품	내한용	17	110	62	24	32	27
UCFB204D2K2	표준품	내한용	20	110	62	24	32	27
UCFB205D2K2	표준품	내한용	25	116	68	26	34	27
UCFB206D2K2	표준품	내한용	30	130	78	29	40	29
UCFB207D2K2	표준품	내한용	35	144	90	33	46	32
UCFB208D2K2	표준품	내한용	40	164	100	34	50	41
UCFB209D2K2	표준품	내한용	45	174	106	34	54	43
UCFB210D2K2	표준품	내한용	50	184	112	35	58	46
UCFB201E4	무급유형	표준품	12	110	62	24	32	27
UCFB202E4	무급유형	표준품	15	110	62	24	32	27
UCFB203E4	무급유형	표준품	17	110	62	24	32	27
UCFB204E4	무급유형	표준품	20	110	62	24	32	27
UCFB205E4	무급유형	표준품	25	116	68	26	34	27
UCFB206E4	무급유형	표준품	30	130	78	29	40	29
UCFB207E4	무급유형	표준품	35	144	90	33	46	32
UCFB208E4	무급유형	표준품	40	164	100	34	50	41
UCFB209E4	무급유형	표준품	45	174	106	34	54	43
UCFB210E4	무급유형	표준품	50	184	112	35	58	46

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	취부 볼트 호칭
형식	N (±0.2)	H1 (±0.5)	H2	L1	A1	A2 (±0.5)	A0	B	S	취부 볼트 호칭
형식	N (±0.2)	H1 (±0.5)	H2	L1	A1	A2 (±0.5)	A0	B	S	취부 볼트 호칭
UCFB201	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB202	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB203	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB204	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB205	9.5	45	52	56	13	15	34.8	34.1	14.3	M8
UCFB206	9.5	50	55	65	13	17	39.2	38.1	15.9	M8
UCFB207	9.5	55	62	70	15	19	44.4	42.9	17.5	M8
UCFB208	11	60	72	78	16	20	50.2	49.2	19	M10
UCFB209	11	65	76	80	18	20	50.2	49.2	19	M10
UCFB210	11	68	82	86	18	20	52.6	51.6	19	M10
UCFB201L2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB202L2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB203L2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB204L2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB205L2	9.5	45	52	56	13	15	34.8	34.1	14.3	M8
UCFB206L3	9.5	50	55	65	13	17	39.2	38.1	15.9	M8
UCFB207L3	9.5	55	62	70	15	19	44.4	42.9	17.5	M8
UCFB208L3	11	60	72	78	16	20	50.2	49.2	19	M10
UCFB209L3	11	65	76	80	18	20	50.2	49.2	19	M10
UCFB210L3	11	68	82	86	18	20	52.6	51.6	19	M10
UCFB201D1K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB202D1K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB203D1K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB204D1K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB205D1K2	9.5	45	52	56	13	15	34.8	34.1	14.3	M8
UCFB206D1K2	9.5	50	55	65	13	17	39.2	38.1	15.9	M8
UCFB207D1K2	9.5	55	62	70	15	19	44.4	42.9	17.5	M8
UCFB208D1K2	11	60	72	78	16	20	50.2	49.2	19	M10
UCFB209D1K2	11	65	76	80	18	20	50.2	49.2	19	M10
UCFB210D1K2	11	68	82	86	18	20	52.6	51.6	19	M10
UCFB201D2K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB202D2K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB203D2K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB204D2K2	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB205D2K2	9.5	45	52	56	13	15	34.8	34.1	14.3	M8
UCFB206D2K2	9.5	50	55	65	13	17	39.2	38.1	15.9	M8
UCFB207D2K2	9.5	55	62	70	15	19	44.4	42.9	17.5	M8
UCFB208D2K2	11	60	72	78	16	20	50.2	49.2	19	M10
UCFB209D2K2	11	65	76	80	18	20	50.2	49.2	19	M10
UCFB210D2K2	11	68	82	86	18	20	52.6	51.6	19	M10
UCFB201E4	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB202E4	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB203E4	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB204E4	9.5	42	52	52	13	13.5	31.8	31	12.7	M8
UCFB205E4	9.5	45	52	56	13	15	34.8	34.1	14.3	M8
UCFB206E4	9.5	50	55	65	13	17	39.2	38.1	15.9	M8
UCFB207E4	9.5	55	62	70	15	19	44.4	42.9	17.5	M8
UCFB208E4	11	60	72	78	16	20	50.2	49.2	19	M10
UCFB209E4	11	65	76	80	18	20	50.2	49.2	19	M10
UCFB210E4	11	68	82	86	18	20	52.6	51.6	19	M10

형식	적용 베어링하우징	적용베어링	적용베어링	적용베어링	적용베어링
형식	적용 베어링하우징	호칭번호	기본정격하중(kN)	기본정격하중(kN)	계수 f0
형식	적용 베어링하우징	호칭번호	Cr	C0r	계수 f0
UCFB201	FB204	UC201	12.8	6.65	13.2
UCFB202	FB204	UC202	12.8	6.65	13.2
UCFB203	FB204	UC203	12.8	6.65	13.2
UCFB204	FB204	UC204	12.8	6.65	13.2
UCFB205	FB205	UC205	14	7.85	13.9
UCFB206	FB206	UC206	19.5	11.3	13.9
UCFB207	FB207	UC207	25.7	15.4	13.9
UCFB208	FB208	UC208	29.1	17.8	14
UCFB209	FB209	UC209	34.1	21.3	14
UCFB210	FB210	UC210	35.1	23.3	14.4
UCFB201L2	FB204	UC201L2	12.8	6.65	13.2
UCFB202L2	FB204	UC202L2	12.8	6.65	13.2
UCFB203L2	FB204	UC203L2	12.8	6.65	13.2
UCFB204L2	FB204	UC204L2	12.8	6.65	13.2
UCFB205L2	FB205	UC205L2	14	7.85	13.9
UCFB206L3	FB206	UC206L3	19.5	11.3	13.9
UCFB207L3	FB207	UC207L3	25.7	15.4	13.9
UCFB208L3	FB208	UC208L3	29.1	17.8	14
UCFB209L3	FB209	UC209L3	34.1	21.3	14
UCFB210L3	FB210	UC210L3	35.1	23.3	14.4
UCFB201D1K2	FB204	UC201D1K2	-	-	-
UCFB202D1K2	FB204	UC202D1K2	-	-	-
UCFB203D1K2	FB204	UC203D1K2	-	-	-
UCFB204D1K2	FB204	UC204D1K2	-	-	-
UCFB205D1K2	FB205	UC205D1K2	-	-	-
UCFB206D1K2	FB206	UC206D1K2	-	-	-
UCFB207D1K2	FB207	UC207D1K2	-	-	-
UCFB208D1K2	FB208	UC208D1K2	-	-	-
UCFB209D1K2	FB209	UC209D1K2	-	-	-
UCFB210D1K2	FB210	UC210D1K2	-	-	-
UCFB201D2K2	FB204	UC201D2K2	-	-	-
UCFB202D2K2	FB204	UC202D2K2	-	-	-
UCFB203D2K2	FB204	UC203D2K2	-	-	-
UCFB204D2K2	FB204	UC204D2K2	-	-	-
UCFB205D2K2	FB205	UC205D2K2	-	-	-
UCFB206D2K2	FB206	UC206D2K2	-	-	-
UCFB207D2K2	FB207	UC207D2K2	-	-	-
UCFB208D2K2	FB208	UC208D2K2	-	-	-
UCFB209D2K2	FB209	UC209D2K2	-	-	-
UCFB210D2K2	FB210	UC210D2K2	-	-	-
UCFB201E4	FB204	UC201	12.8	6.65	13.2
UCFB202E4	FB204	UC202	12.8	6.65	13.2
UCFB203E4	FB204	UC203	12.8	6.65	13.2
UCFB204E4	FB204	UC204	12.8	6.65	13.2
UCFB205E4	FB205	UC205	14	7.85	13.9
UCFB206E4	FB206	UC206	19.5	11.3	13.9
UCFB207E4	FB207	UC207	25.7	15.4	13.9
UCFB208E4	FB208	UC208	29.1	17.8	14
UCFB209E4	FB209	UC209	34.1	21.3	14
UCFB210E4	FB210	UC210	35.1	23.3	14.4

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
UCFB201	P	70,400	-	-	-	1	견적의뢰 / 주문
UCFB202	P	70,400	-	-	-	1	견적의뢰 / 주문
UCFB203	P	69,740	-	-	-	1	견적의뢰 / 주문
UCFB204	P	66,440	-	-	-	1	견적의뢰 / 주문
UCFB205	P	77,660	-	-	-	1	견적의뢰 / 주문
UCFB206	P	97,680	-	-	-	1	견적의뢰 / 주문
UCFB207	P	112,200	-	-	-	1	견적의뢰 / 주문
UCFB208	P	140,800	-	-	-	2	견적의뢰 / 주문
UCFB209	P	163,900	-	-	-	2	견적의뢰 / 주문
UCFB210	P	187,000	-	-	-	2	견적의뢰 / 주문
UCFB201L2	P	78,760	-	-	-	-	견적의뢰 / 주문
UCFB202L2	P	78,760	-	-	-	-	견적의뢰 / 주문
UCFB203L2	P	77,660	-	-	-	-	견적의뢰 / 주문
UCFB204L2	P	73,480	-	-	-	-	견적의뢰 / 주문
UCFB205L2	P	85,580	-	-	-	-	견적의뢰 / 주문
UCFB206L3	P	107,580	-	-	-	-	견적의뢰 / 주문
UCFB207L3	P	122,100	-	-	-	-	견적의뢰 / 주문
UCFB208L3	P	151,800	-	-	-	-	견적의뢰 / 주문
UCFB209L3	P	176,000	-	-	-	-	견적의뢰 / 주문
UCFB210L3	P	199,100	-	-	-	-	견적의뢰 / 주문
UCFB201D1K2	P	99,000	-	-	-	-	견적의뢰 / 주문
UCFB202D1K2	P	99,000	-	-	-	-	견적의뢰 / 주문
UCFB203D1K2	P	97,460	-	-	-	-	견적의뢰 / 주문
UCFB204D1K2	P	91,960	-	-	-	-	견적의뢰 / 주문
UCFB205D1K2	P	107,580	-	-	-	-	견적의뢰 / 주문
UCFB206D1K2	P	133,100	-	-	-	-	견적의뢰 / 주문
UCFB207D1K2	P	156,200	-	-	-	-	견적의뢰 / 주문
UCFB208D1K2	P	183,700	-	-	-	-	견적의뢰 / 주문
UCFB209D1K2	P	215,600	-	-	-	-	견적의뢰 / 주문
UCFB210D1K2	P	243,100	-	-	-	-	견적의뢰 / 주문
UCFB201D2K2	P	99,000	-	-	-	-	견적의뢰 / 주문
UCFB202D2K2	P	99,000	-	-	-	-	견적의뢰 / 주문
UCFB203D2K2	P	97,460	-	-	-	-	견적의뢰 / 주문
UCFB204D2K2	P	91,960	-	-	-	-	견적의뢰 / 주문
UCFB205D2K2	P	107,580	-	-	-	-	견적의뢰 / 주문
UCFB206D2K2	P	133,100	-	-	-	-	견적의뢰 / 주문
UCFB207D2K2	P	156,200	-	-	-	-	견적의뢰 / 주문
UCFB208D2K2	P	183,700	-	-	-	-	견적의뢰 / 주문
UCFB209D2K2	P	215,600	-	-	-	-	견적의뢰 / 주문
UCFB210D2K2	P	243,100	-	-	-	-	견적의뢰 / 주문
UCFB201E4	P	70,400	-	-	-	-	견적의뢰 / 주문
UCFB202E4	P	70,400	-	-	-	-	견적의뢰 / 주문
UCFB203E4	P	69,740	-	-	-	-	견적의뢰 / 주문
UCFB204E4	P	66,440	-	-	-	-	견적의뢰 / 주문
UCFB205E4	P	77,660	-	-	-	-	견적의뢰 / 주문
UCFB206E4	P	97,680	-	-	-	-	견적의뢰 / 주문
UCFB207E4	P	112,200	-	-	-	-	견적의뢰 / 주문
UCFB208E4	P	140,800	-	-	-	-	견적의뢰 / 주문
UCFB209E4	P	163,900	-	-	-	-	견적의뢰 / 주문
UCFB210E4	P	187,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
