각플랜지형유니트

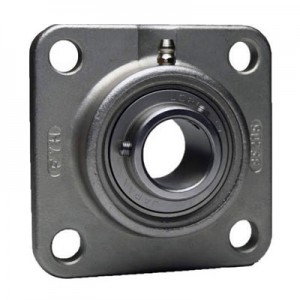

내식시리즈 UCSF-H1S6 스테인레스각플랜지형(원통형구멍·커버포함)

일본필로블록(주) ( FYH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


21건 중 1~21건 표시

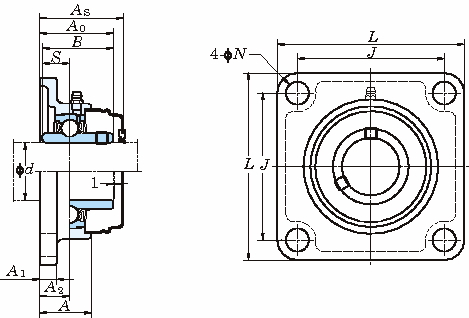

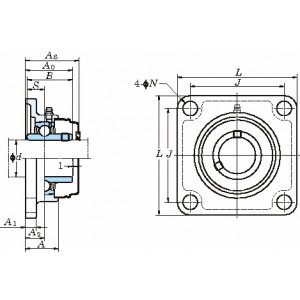

형식	타입	타입	축경 d (mm)	치수(mm)	치수(mm)	치수(mm)
형식	베어링하우징	베어링	축경 d (mm)	L	A	J
형식	베어링하우징	베어링	축경 d (mm)	L	A	J
UCSF204H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	20	86	26	64
UCSF205H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	25	95	27.5	70
UCSF206H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	30	108	31	83
UCSF207H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	35	117	34	92
UCSF208H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	40	130	36	102
UCSF209H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	45	137	38	105
UCSF210H1CS6	스테인레스제?강판커버부착(관통형)	스테인레스제	50	143	40	111
UCSF204H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	20	86	26	64
UCSF205H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	25	95	27.5	70
UCSF206H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	30	108	31	83
UCSF207H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	35	117	34	92
UCSF208H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	40	130	36	102
UCSF209H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	45	137	38	105
UCSF210H1DS6	스테인레스제?강판커버부착(1단밀폐형)	스테인레스제	50	143	40	111
UCSF204H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	20	86	26	64
UCSF205H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	25	95	27.5	70
UCSF206H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	30	108	31	83
UCSF207H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	35	117	34	92
UCSF208H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	40	130	36	102
UCSF209H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	45	137	38	105
UCSF210H1S6E1	스테인레스제?강판커버취부홈붙이	스테인레스제	50	143	40	111

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	취부 볼트 호칭	커버치수 As (mm)
형식	N	A1	A2	A0	B	S	취부 볼트 호칭	커버치수 As (mm)
형식	N	A1	A2	A0	B	S	취부 볼트 호칭	커버치수 As (mm)
UCSF204H1CS6	12	10	15	33.3	31	12.7	M10	38
UCSF205H1CS6	12	10	16	35.8	31.4	14.3	M10	40
UCSF206H1CS6	12	10	18	40.2	38.1	15.9	M10	45
UCSF207H1CS6	14	11	19	44.4	42.9	17.5	M12	49
UCSF208H1CS6	16	12	21	51.2	49.2	19	M14	56
UCSF209H1CS6	16	13	22	52.2	49.2	19	M14	57
UCSF210H1CS6	16	13	22	54.6	51.6	19	M14	59
UCSF204H1DS6	12	10	15	33.3	31	12.7	M10	38
UCSF205H1DS6	12	10	16	35.8	31.4	14.3	M10	40
UCSF206H1DS6	12	10	18	40.2	38.1	15.9	M10	45
UCSF207H1DS6	14	11	19	44.4	42.9	17.5	M12	49
UCSF208H1DS6	16	12	21	51.2	49.2	19	M14	56
UCSF209H1DS6	16	13	22	52.2	49.2	19	M14	57
UCSF210H1DS6	16	13	22	54.6	51.6	19	M14	59
UCSF204H1S6E1	12	10	15	33.3	31	12.7	M10	-
UCSF205H1S6E1	12	10	16	35.8	31.4	14.3	M10	-
UCSF206H1S6E1	12	10	18	40.2	38.1	15.9	M10	-
UCSF207H1S6E1	14	11	19	44.4	42.9	17.5	M12	-
UCSF208H1S6E1	16	12	21	51.2	49.2	19	M14	-
UCSF209H1S6E1	16	13	22	52.2	49.2	19	M14	-
UCSF210H1S6E1	16	13	22	54.6	51.6	19	M14	-

형식	적용 베어링하우징	적용베어링	적용베어링	적용베어링	적용베어링
형식	적용 베어링하우징	호칭번호	기본정격하중(kN)	기본정격하중(kN)	계수 f0
형식	적용 베어링하우징	호칭번호	Cr	C0r	계수 f0
UCSF204H1CS6	SF204H1	UC204S6	10.9	5.35	13.2
UCSF205H1CS6	SF205H1	UC205S6	11.9	6.3	13.9
UCSF206H1CS6	SF206H1	UC206S6	16.5	9.05	13.9
UCSF207H1CS6	SF207H1	UC207S6	21.8	12.3	13.9
UCSF208H1CS6	SF208H1	UC208S6	24.8	14.3	14
UCSF209H1CS6	SF209H1	UC209S6	27.8	16.2	14
UCSF210H1CS6	SF210H1	UC210S6	29.8	18.6	14.4
UCSF204H1DS6	SF204H1	UC204S6	10.9	5.35	13.2
UCSF205H1DS6	SF205H1	UC205S6	11.9	6.3	13.9
UCSF206H1DS6	SF206H1	UC206S6	16.5	9.05	13.9
UCSF207H1DS6	SF207H1	UC207S6	21.8	12.3	13.9
UCSF208H1DS6	SF208H1	UC208S6	24.8	14.3	14
UCSF209H1DS6	SF209H1	UC209S6	27.8	16.2	14
UCSF210H1DS6	SF210H1	UC210S6	29.8	18.6	14.4
UCSF204H1S6E1	SF204H1	UC204S6	10.9	5.35	13.2
UCSF205H1S6E1	SF205H1	UC205S6	11.9	6.3	13.9
UCSF206H1S6E1	SF206H1	UC206S6	16.5	9.05	13.9
UCSF207H1S6E1	SF207H1	UC207S6	21.8	12.3	13.9
UCSF208H1S6E1	SF208H1	UC208S6	24.8	14.3	14
UCSF209H1S6E1	SF209H1	UC209S6	27.8	16.2	14
UCSF210H1S6E1	SF210H1	UC210S6	29.8	18.6	14.4

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
UCSF204H1CS6	P	297,000	-	-	-	1	견적의뢰 / 주문
UCSF205H1CS6	P	343,200	-	-	-	1	견적의뢰 / 주문
UCSF206H1CS6	P	422,400	-	-	-	1	견적의뢰 / 주문
UCSF207H1CS6	P	479,600	-	-	-	2	견적의뢰 / 주문
UCSF208H1CS6	P	556,600	-	-	-	2	견적의뢰 / 주문
UCSF209H1CS6	P	618,200	-	-	-	2	견적의뢰 / 주문
UCSF210H1CS6	P	706,200	-	-	-	2	견적의뢰 / 주문
UCSF204H1DS6	P	297,000	-	-	-	1	견적의뢰 / 주문
UCSF205H1DS6	P	343,200	-	-	-	1	견적의뢰 / 주문
UCSF206H1DS6	P	422,400	-	-	-	1	견적의뢰 / 주문
UCSF207H1DS6	P	479,600	-	-	-	2	견적의뢰 / 주문
UCSF208H1DS6	P	556,600	-	-	-	2	견적의뢰 / 주문
UCSF209H1DS6	P	618,200	-	-	-	2	견적의뢰 / 주문
UCSF210H1DS6	P	706,200	-	-	-	2	견적의뢰 / 주문
UCSF204H1S6E1	P	282,700	-	-	-	-	견적의뢰 / 주문
UCSF205H1S6E1	P	327,800	-	-	-	-	견적의뢰 / 주문
UCSF206H1S6E1	P	407,000	-	-	-	-	견적의뢰 / 주문
UCSF207H1S6E1	P	463,100	-	-	-	-	견적의뢰 / 주문
UCSF208H1S6E1	P	535,700	-	-	-	-	견적의뢰 / 주문
UCSF209H1S6E1	P	596,200	-	-	-	-	견적의뢰 / 주문
UCSF210H1S6E1	P	682,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
