상품 상세보기 : 인로붙이각플랜지형유니트 - UKFS 인롱있는각플랜지형(테이퍼구멍·커버포함)

HOME > 축수 > 베어링유니트 > 필로블록 > 각플랜지형유니트 > 인로붙이각플랜지형유니트 > UKFS 인롱있는각플랜지형(테이퍼구멍·커버포함)

인로붙이각플랜지형유니트

UKFS 인롱있는각플랜지형(테이퍼구멍·커버포함)

일본필로블록(주) ( FYH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


38건 중 1~38건 표시

형식	타입	타입	축경 d1 (mm)	치수(mm)	치수(mm)	치수(mm)
형식	베어링하우징	베어링	축경 d1 (mm)	L	H3	J
형식	베어링하우징	베어링	축경 d1 (mm)	L	H3	J
UKFS305C	주철커버부착(관통형)	표준품	20	110	80	80
UKFS306C	주철커버부착(관통형)	표준품	25	125	90	95
UKFS307C	주철커버부착(관통형)	표준품	30	135	100	100
UKFS308C	주철커버부착(관통형)	표준품	35	150	115	112
UKFS309C	주철커버부착(관통형)	표준품	40	160	125	125
UKFS310C	주철커버부착(관통형)	표준품	45	175	140	132
UKFS311C	주철커버부착(관통형)	표준품	50	185	150	140
UKFS312C	주철커버부착(관통형)	표준품	55	195	160	150
UKFS313C	주철커버부착(관통형)	표준품	60	208	175	166
UKFS315C	주철커버부착(관통형)	표준품	65	236	200	184
UKFS316C	주철커버부착(관통형)	표준품	70	250	210	196
UKFS317C	주철커버부착(관통형)	표준품	75	260	220	204
UKFS318C	주철커버부착(관통형)	표준품	80	280	240	216
UKFS319C	주철커버부착(관통형)	표준품	85	290	250	228
UKFS320C	주철커버부착(관통형)	표준품	90	310	260	242
UKFS322C	주철커버부착(관통형)	표준품	100	340	300	266
UKFS324C	주철커버부착(관통형)	표준품	110	370	330	290
UKFS326C	주철커버부착(관통형)	표준품	115	410	360	320
UKFS328C	주철커버부착(관통형)	표준품	125	450	400	350
UKFS305D	주철커버부착(1단밀폐형)	표준품	20	110	80	80
UKFS306D	주철커버부착(1단밀폐형)	표준품	25	125	90	95
UKFS307D	주철커버부착(1단밀폐형)	표준품	30	135	100	100
UKFS308D	주철커버부착(1단밀폐형)	표준품	35	150	115	112
UKFS309D	주철커버부착(1단밀폐형)	표준품	40	160	125	125
UKFS310D	주철커버부착(1단밀폐형)	표준품	45	175	140	132
UKFS311D	주철커버부착(1단밀폐형)	표준품	50	185	150	140
UKFS312D	주철커버부착(1단밀폐형)	표준품	55	195	160	150
UKFS313D	주철커버부착(1단밀폐형)	표준품	60	208	175	166
UKFS315D	주철커버부착(1단밀폐형)	표준품	65	236	200	184
UKFS316D	주철커버부착(1단밀폐형)	표준품	70	250	210	196
UKFS317D	주철커버부착(1단밀폐형)	표준품	75	260	220	204
UKFS318D	주철커버부착(1단밀폐형)	표준품	80	280	240	216
UKFS319D	주철커버부착(1단밀폐형)	표준품	85	290	250	228
UKFS320D	주철커버부착(1단밀폐형)	표준품	90	310	260	242
UKFS322D	주철커버부착(1단밀폐형)	표준품	100	340	300	266
UKFS324D	주철커버부착(1단밀폐형)	표준품	110	370	330	290
UKFS326D	주철커버부착(1단밀폐형)	표준품	115	410	360	320
UKFS328D	주철커버부착(1단밀폐형)	표준품	125	450	400	350

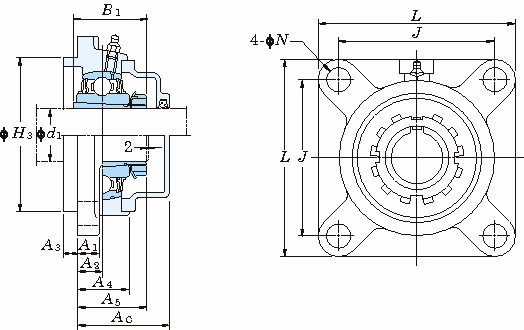

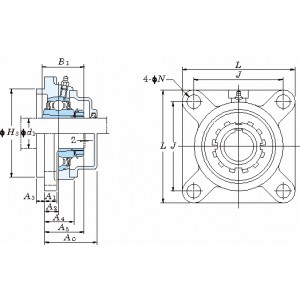

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	취부 볼트 호칭	커버치수 Ac (mm)
형식	N	A1	A2	A3	A4	A5	B1	취부 볼트 호칭	커버치수 Ac (mm)
형식	N	A1	A2	A3	A4	A5	B1	취부 볼트 호칭	커버치수 Ac (mm)
UKFS305C	16	13	9	7	22	30.5	35	M14	-
UKFS306C	16	15	10	8	24	33	38	M14	-
UKFS307C	19	16	11	9	27	36.5	43	M16	-
UKFS308C	19	17	13	10	30	40.5	46	M16	-
UKFS309C	19	18	14	11	33	44	50	M16	-
UKFS310C	23	19	16	12	36	48	55	M20	-
UKFS311C	23	20	17	13	39	50.5	59	M20	-
UKFS312C	23	22	19	14	42	55.5	62	M20	-
UKFS313C	23	22	15	18	40	53.5	65	M20	-
UKFS315C	25	25	21	18	48	63.5	73	M22	-
UKFS316C	31	27	18	20	48	62.5	78	M27	-
UKFS317C	31	27	24	20	54	72	82	M27	-
UKFS318C	35	30	24	20	56	72	86	M30	-
UKFS319C	35	30	39	20	74	91	90	M30	-
UKFS320C	38	32	39	20	74	93	97	M33	-
UKFS322C	41	35	35	25	71	95	105	M36	-
UKFS324C	41	40	35	30	80	100.5	112	M36	-
UKFS326C	41	45	35	30	85	101.5	121	M36	-
UKFS328C	41	55	45	30	95	117.5	131	M36	-
UKFS305D	16	13	9	7	22	30.5	35	M14	-
UKFS306D	16	15	10	8	24	33	38	M14	-
UKFS307D	19	16	11	9	27	36.5	43	M16	-
UKFS308D	19	17	13	10	30	40.5	46	M16	-
UKFS309D	19	18	14	11	33	44	50	M16	-
UKFS310D	23	19	16	12	36	48	55	M20	-
UKFS311D	23	20	17	13	39	50.5	59	M20	-
UKFS312D	23	22	19	14	42	55.5	62	M20	-
UKFS313D	23	22	15	18	40	53.5	65	M20	-
UKFS315D	25	25	21	18	48	63.5	73	M22	-
UKFS316D	31	27	18	20	48	62.5	78	M27	-
UKFS317D	31	27	24	20	54	72	82	M27	-
UKFS318D	35	30	24	20	56	72	86	M30	-
UKFS319D	35	30	39	20	74	91	90	M30	-
UKFS320D	38	32	39	20	74	93	97	M33	-
UKFS322D	41	35	35	25	71	95	105	M36	-
UKFS324D	41	40	35	30	80	100.5	112	M36	-
UKFS326D	41	45	35	30	85	101.5	121	M36	-
UKFS328D	41	55	45	30	95	117.5	131	M36	-

형식	적용 베어링하우징	적용베어링	적용베어링	적용베어링	적용베어링	적용 어댑터	커버치수 Ac (mm)
형식	적용 베어링하우징	호칭번호	기본정격하중(kN)	기본정격하중(kN)	계수 f0	적용 어댑터	커버치수 Ac (mm)
형식	적용 베어링하우징	호칭번호	Cr	C0r	계수 f0	적용 어댑터	커버치수 Ac (mm)
UKFS305C	FS305	UK305	21.2	10.9	12.6	H2305X	47
UKFS306C	FS306	UK306	26.7	15	13.3	H2306X	51
UKFS307C	FS307	UK307	33.4	19.3	13.2	H2307X	55
UKFS308C	FS308	UK308	40.7	24	13.2	H2308X	61
UKFS309C	FS309	UK309	48.9	29.5	13.3	H2309X	65
UKFS310C	FS310	UK310	62	38.3	13.2	H2310X	71
UKFS311C	FS311	UK311	71.6	45	13.2	H2311X	74
UKFS312C	FS312	UK312	81.9	52.2	13.2	H2312X	81
UKFS313C	FS313	UK313	92.7	59.9	13.2	H2313X	76
UKFS315C	FS315	UK315	113	77.2	13.2	H2315X	88
UKFS316C	FS316	UK316	123	86.7	13.3	H2316X	87
UKFS317C	FS317	UK317	133	96.8	13.3	H2317X	97
UKFS318C	FS318	UK318	143	107	13.3	H2318X	99
UKFS319C	FS319	UK319	153	119	13.3	H2319X	120
UKFS320C	FS320	UK320	173	141	13.2	H2320X	126
UKFS322C	FS322	UK322	205	180	13.2	H2322X	129
UKFS324C	FS324	UK324	207	185	13.5	H2324	133
UKFS326C	FS326	UK326	229	214	13.6	H2326	142
UKFS328C	FS328	UK328	253	246	13.6	H2328	156
UKFS305D	FS305	UK305	21.2	10.9	12.6	H2305X	47
UKFS306D	FS306	UK306	26.7	15	13.3	H2306X	51
UKFS307D	FS307	UK307	33.4	19.3	13.2	H2307X	55
UKFS308D	FS308	UK308	40.7	24	13.2	H2308X	61
UKFS309D	FS309	UK309	48.9	29.5	13.3	H2309X	65
UKFS310D	FS310	UK310	62	38.3	13.2	H2310X	71
UKFS311D	FS311	UK311	71.6	45	13.2	H2311X	74
UKFS312D	FS312	UK312	81.9	52.2	13.2	H2312X	81
UKFS313D	FS313	UK313	92.7	59.9	13.2	H2313X	76
UKFS315D	FS315	UK315	113	77.2	13.2	H2315X	88
UKFS316D	FS316	UK316	123	86.7	13.3	H2316X	87
UKFS317D	FS317	UK317	133	96.8	13.3	H2317X	97
UKFS318D	FS318	UK318	143	107	13.3	H2318X	99
UKFS319D	FS319	UK319	153	119	13.3	H2319X	120
UKFS320D	FS320	UK320	173	141	13.2	H2320X	126
UKFS322D	FS322	UK322	205	180	13.2	H2322X	129
UKFS324D	FS324	UK324	207	185	13.5	H2324	133
UKFS326D	FS326	UK326	229	214	13.6	H2326	142
UKFS328D	FS328	UK328	253	246	13.6	H2328	156

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
UKFS305C	P	200,200	-	-	-	2	견적의뢰 / 주문
UKFS306C	P	227,700	-	-	-	2	견적의뢰 / 주문
UKFS307C	P	272,800	-	-	-	3	견적의뢰 / 주문
UKFS308C	P	326,700	-	-	-	4	견적의뢰 / 주문
UKFS309C	P	411,400	-	-	-	5	견적의뢰 / 주문
UKFS310C	P	522,500	-	-	-	6	견적의뢰 / 주문
UKFS311C	P	646,800	-	-	-	7	견적의뢰 / 주문
UKFS312C	P	735,900	-	-	-	9	견적의뢰 / 주문
UKFS313C	P	891,000	-	-	-	10	견적의뢰 / 주문
UKFS315C	P	1,265,000	-	-	-	15	견적의뢰 / 주문
UKFS316C	P	1,518,000	-	-	-	17	견적의뢰 / 주문
UKFS317C	P	1,738,000	-	-	-	19	견적의뢰 / 주문
UKFS318C	P	1,947,000	-	-	-	24	견적의뢰 / 주문
UKFS319C	P	2,299,000	-	-	-	26	견적의뢰 / 주문
UKFS320C	P	2,739,000	-	-	-	32	견적의뢰 / 주문
UKFS322C	P	3,674,000	-	-	-	42	견적의뢰 / 주문
UKFS324C	P	4,730,000	-	-	-	56	견적의뢰 / 주문
UKFS326C	P	6,435,000	-	-	-	74	견적의뢰 / 주문
UKFS328C	P	7,909,000	-	-	-	102	견적의뢰 / 주문
UKFS305D	P	200,200	-	-	-	2	견적의뢰 / 주문
UKFS306D	P	227,700	-	-	-	2	견적의뢰 / 주문
UKFS307D	P	272,800	-	-	-	3	견적의뢰 / 주문
UKFS308D	P	326,700	-	-	-	4	견적의뢰 / 주문
UKFS309D	P	411,400	-	-	-	5	견적의뢰 / 주문
UKFS310D	P	522,500	-	-	-	6	견적의뢰 / 주문
UKFS311D	P	646,800	-	-	-	7	견적의뢰 / 주문
UKFS312D	P	735,900	-	-	-	9	견적의뢰 / 주문
UKFS313D	P	891,000	-	-	-	10	견적의뢰 / 주문
UKFS315D	P	1,265,000	-	-	-	15	견적의뢰 / 주문
UKFS316D	P	1,518,000	-	-	-	17	견적의뢰 / 주문
UKFS317D	P	1,738,000	-	-	-	19	견적의뢰 / 주문
UKFS318D	P	1,947,000	-	-	-	24	견적의뢰 / 주문
UKFS319D	P	2,299,000	-	-	-	26	견적의뢰 / 주문
UKFS320D	P	2,739,000	-	-	-	32	견적의뢰 / 주문
UKFS322D	P	3,674,000	-	-	-	42	견적의뢰 / 주문
UKFS324D	P	4,730,000	-	-	-	56	견적의뢰 / 주문
UKFS326D	P	6,435,000	-	-	-	74	견적의뢰 / 주문
UKFS328D	P	7,909,000	-	-	-	102	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
