인로붙이각플랜지형유니트

UCFS 인롱있는각플랜지형(원통형구멍·커버포함)

일본필로블록(주) ( FYH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


42건 중 1~42건 표시

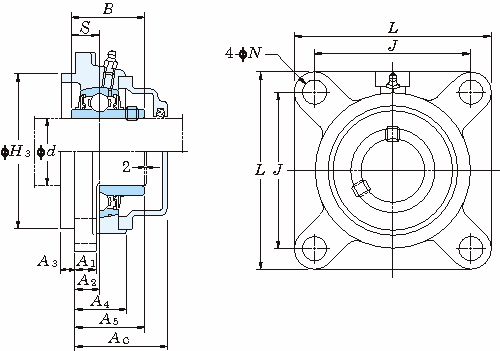

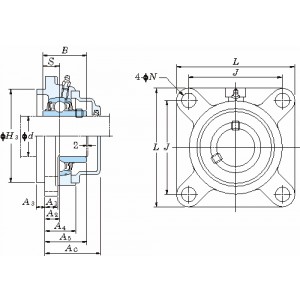

형식	타입	타입	축경 d (mm)	치수(mm)	치수(mm)	치수(mm)
형식	베어링하우징	베어링	축경 d (mm)	L	H3	J
형식	베어링하우징	베어링	축경 d (mm)	L	H3	J
UCFS305C	주철커버부착(관통형)	표준품	25	110	80	80
UCFS306C	주철커버부착(관통형)	표준품	30	125	90	95
UCFS307C	주철커버부착(관통형)	표준품	35	135	100	100
UCFS308C	주철커버부착(관통형)	표준품	40	150	115	112
UCFS309C	주철커버부착(관통형)	표준품	45	160	125	125
UCFS310C	주철커버부착(관통형)	표준품	50	175	140	132
UCFS311C	주철커버부착(관통형)	표준품	55	185	150	140
UCFS312C	주철커버부착(관통형)	표준품	60	195	160	150
UCFS313C	주철커버부착(관통형)	표준품	65	208	175	166
UCFS314C	주철커버부착(관통형)	표준품	70	226	185	178
UCFS315C	주철커버부착(관통형)	표준품	75	236	200	184
UCFS316C	주철커버부착(관통형)	표준품	80	250	210	196
UCFS317C	주철커버부착(관통형)	표준품	85	260	220	204
UCFS318C	주철커버부착(관통형)	표준품	90	280	240	216
UCFS319C	주철커버부착(관통형)	표준품	95	290	250	228
UCFS320C	주철커버부착(관통형)	표준품	100	310	260	242
UCFS321C	주철커버부착(관통형)	표준품	105	310	260	242
UCFS322C	주철커버부착(관통형)	표준품	110	340	300	266
UCFS324C	주철커버부착(관통형)	표준품	120	370	330	290
UCFS326C	주철커버부착(관통형)	표준품	130	410	360	320
UCFS328C	주철커버부착(관통형)	표준품	140	450	400	350
UCFS305D	주철커버부착(1단밀폐형)	표준품	25	110	80	80
UCFS306D	주철커버부착(1단밀폐형)	표준품	30	125	90	95
UCFS307D	주철커버부착(1단밀폐형)	표준품	35	135	100	100
UCFS308D	주철커버부착(1단밀폐형)	표준품	40	150	115	112
UCFS309D	주철커버부착(1단밀폐형)	표준품	45	160	125	125
UCFS310D	주철커버부착(1단밀폐형)	표준품	50	175	140	132
UCFS311D	주철커버부착(1단밀폐형)	표준품	55	185	150	140
UCFS312D	주철커버부착(1단밀폐형)	표준품	60	195	160	150
UCFS313D	주철커버부착(1단밀폐형)	표준품	65	208	175	166
UCFS314D	주철커버부착(1단밀폐형)	표준품	70	226	185	178
UCFS315D	주철커버부착(1단밀폐형)	표준품	75	236	200	184
UCFS316D	주철커버부착(1단밀폐형)	표준품	80	250	210	196
UCFS317D	주철커버부착(1단밀폐형)	표준품	85	260	220	204
UCFS318D	주철커버부착(1단밀폐형)	표준품	90	280	240	216
UCFS319D	주철커버부착(1단밀폐형)	표준품	95	290	250	228
UCFS320D	주철커버부착(1단밀폐형)	표준품	100	310	260	242
UCFS321D	주철커버부착(1단밀폐형)	표준품	105	310	260	242
UCFS322D	주철커버부착(1단밀폐형)	표준품	110	340	300	266
UCFS324D	주철커버부착(1단밀폐형)	표준품	120	370	330	290
UCFS326D	주철커버부착(1단밀폐형)	표준품	130	410	360	320
UCFS328D	주철커버부착(1단밀폐형)	표준품	140	450	400	350

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	취부 볼트 호칭	커버치수 Ac (mm)
형식	N	A1	A2	A3	A4	A5	B	S	취부 볼트 호칭	커버치수 Ac (mm)
형식	N	A1	A2	A3	A4	A5	B	S	취부 볼트 호칭	커버치수 Ac (mm)
UCFS305C	16	13	9	7	22	32	38	15	M14	47
UCFS306C	16	15	10	8	24	36	43	17	M14	51
UCFS307C	19	16	11	9	27	40	48	19	M16	55
UCFS308C	19	17	13	10	30	46	52	19	M16	61
UCFS309C	19	18	14	11	33	49	57	22	M16	65
UCFS310C	23	19	16	12	36	55	61	22	M20	71
UCFS311C	23	20	17	13	39	58	66	25	M20	74
UCFS312C	23	22	19	14	42	64	71	26	M20	81
UCFS313C	23	22	15	18	40	60	75	30	M20	76
UCFS314C	25	25	18	18	43	63	78	33	M22	80
UCFS315C	25	25	21	18	48	71	82	32	M22	88
UCFS316C	31	27	18	20	48	70	86	34	M27	87
UCFS317C	31	27	24	20	54	80	96	40	M27	97
UCFS318C	35	30	24	20	56	80	96	40	M30	99
UCFS319C	35	30	39	20	74	101	103	41	M30	120
UCFS320C	38	32	39	20	74	105	108	42	M33	126
UCFS321C	38	32	39	20	74	107	112	44	M33	128
UCFS322C	41	35	35	25	71	106	117	46	M36	129
UCFS324C	41	40	35	30	80	110	126	51	M36	133
UCFS326C	41	45	35	30	85	116	135	54	M36	142
UCFS328C	41	55	45	30	95	131	145	59	M36	156
UCFS305D	16	13	9	7	22	32	38	15	M14	47
UCFS306D	16	15	10	8	24	36	43	17	M14	51
UCFS307D	19	16	11	9	27	40	48	19	M16	55
UCFS308D	19	17	13	10	30	46	52	19	M16	61
UCFS309D	19	18	14	11	33	49	57	22	M16	65
UCFS310D	23	19	16	12	36	55	61	22	M20	71
UCFS311D	23	20	17	13	39	58	66	25	M20	74
UCFS312D	23	22	19	14	42	64	71	26	M20	81
UCFS313D	23	22	15	18	40	60	75	30	M20	76
UCFS314D	25	25	18	18	43	63	78	33	M22	80
UCFS315D	25	25	21	18	48	71	82	32	M22	88
UCFS316D	31	27	18	20	48	70	86	34	M27	87
UCFS317D	31	27	24	20	54	80	96	40	M27	97
UCFS318D	35	30	24	20	56	80	96	40	M30	99
UCFS319D	35	30	39	20	74	101	103	41	M30	120
UCFS320D	38	32	39	20	74	105	108	42	M33	126
UCFS321D	38	32	39	20	74	107	112	44	M33	128
UCFS322D	41	35	35	25	71	106	117	46	M36	129
UCFS324D	41	40	35	30	80	110	126	51	M36	133
UCFS326D	41	45	35	30	85	116	135	54	M36	142
UCFS328D	41	55	45	30	95	131	145	59	M36	156

형식	적용 베어링하우징	적용베어링	적용베어링	적용베어링	적용베어링
형식	적용 베어링하우징	호칭번호	기본정격하중(kN)	기본정격하중(kN)	계수 f0
형식	적용 베어링하우징	호칭번호	Cr	C0r	계수 f0
UCFS305C	FS305	UC305	21.2	10.9	12.6
UCFS306C	FS306	UC306	26.7	15	13.3
UCFS307C	FS307	UC307	33.4	19.3	13.2
UCFS308C	FS308	UC308	40.7	24	13.2
UCFS309C	FS309	UC309	48.9	29.5	13.3
UCFS310C	FS310	UC310	62	38.3	13.2
UCFS311C	FS311	UC311	71.6	45	13.2
UCFS312C	FS312	UC312	81.9	52.2	13.2
UCFS313C	FS313	UC313	92.7	59.9	13.2
UCFS314C	FS314	UC314	104	68.2	13.2
UCFS315C	FS315	UC315	113	77.2	13.2
UCFS316C	FS316	UC316	123	86.7	13.3
UCFS317C	FS317	UC317	133	96.8	13.3
UCFS318C	FS318	UC318	143	107	13.3
UCFS319C	FS319	UC319	153	119	13.3
UCFS320C	FS320	UC320	173	141	13.2
UCFS321C	FS321	UC321	184	153	13.2
UCFS322C	FS322	UC322	205	180	13.2
UCFS324C	FS324	UC324	207	185	13.5
UCFS326C	FS326	UC326	229	214	13.6
UCFS328C	FS328	UC328	253	246	13.6
UCFS305D	FS305	UC305	21.2	10.9	12.6
UCFS306D	FS306	UC306	26.7	15	13.3
UCFS307D	FS307	UC307	33.4	19.3	13.2
UCFS308D	FS308	UC308	40.7	24	13.2
UCFS309D	FS309	UC309	48.9	29.5	13.3
UCFS310D	FS310	UC310	62	38.3	13.2
UCFS311D	FS311	UC311	71.6	45	13.2
UCFS312D	FS312	UC312	81.9	52.2	13.2
UCFS313D	FS313	UC313	92.7	59.9	13.2
UCFS314D	FS314	UC314	104	68.2	13.2
UCFS315D	FS315	UC315	113	77.2	13.2
UCFS316D	FS316	UC316	123	86.7	13.3
UCFS317D	FS317	UC317	133	96.8	13.3
UCFS318D	FS318	UC318	143	107	13.3
UCFS319D	FS319	UC319	153	119	13.3
UCFS320D	FS320	UC320	173	141	13.2
UCFS321D	FS321	UC321	184	153	13.2
UCFS322D	FS322	UC322	205	180	13.2
UCFS324D	FS324	UC324	207	185	13.5
UCFS326D	FS326	UC326	229	214	13.6
UCFS328D	FS328	UC328	253	246	13.6

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
UCFS305C	P	200,200	-	-	-	2	견적의뢰 / 주문
UCFS306C	P	227,700	-	-	-	2	견적의뢰 / 주문
UCFS307C	P	272,800	-	-	-	3	견적의뢰 / 주문
UCFS308C	P	326,700	-	-	-	4	견적의뢰 / 주문
UCFS309C	P	411,400	-	-	-	5	견적의뢰 / 주문
UCFS310C	P	522,500	-	-	-	6	견적의뢰 / 주문
UCFS311C	P	646,800	-	-	-	7	견적의뢰 / 주문
UCFS312C	P	735,900	-	-	-	9	견적의뢰 / 주문
UCFS313C	P	891,000	-	-	-	10	견적의뢰 / 주문
UCFS314C	P	1,072,500	-	-	-	12	견적의뢰 / 주문
UCFS315C	P	1,265,000	-	-	-	15	견적의뢰 / 주문
UCFS316C	P	1,518,000	-	-	-	17	견적의뢰 / 주문
UCFS317C	P	1,738,000	-	-	-	19	견적의뢰 / 주문
UCFS318C	P	1,947,000	-	-	-	23	견적의뢰 / 주문
UCFS319C	P	2,299,000	-	-	-	27	견적의뢰 / 주문
UCFS320C	P	2,739,000	-	-	-	32	견적의뢰 / 주문
UCFS321C	P	3,267,000	-	-	-	36	견적의뢰 / 주문
UCFS322C	P	3,674,000	-	-	-	42	견적의뢰 / 주문
UCFS324C	P	4,730,000	-	-	-	55	견적의뢰 / 주문
UCFS326C	P	6,435,000	-	-	-	74	견적의뢰 / 주문
UCFS328C	P	7,909,000	-	-	-	102	견적의뢰 / 주문
UCFS305D	P	200,200	-	-	-	2	견적의뢰 / 주문
UCFS306D	P	227,700	-	-	-	2	견적의뢰 / 주문
UCFS307D	P	272,800	-	-	-	3	견적의뢰 / 주문
UCFS308D	P	326,700	-	-	-	4	견적의뢰 / 주문
UCFS309D	P	411,400	-	-	-	5	견적의뢰 / 주문
UCFS310D	P	522,500	-	-	-	6	견적의뢰 / 주문
UCFS311D	P	646,800	-	-	-	7	견적의뢰 / 주문
UCFS312D	P	735,900	-	-	-	9	견적의뢰 / 주문
UCFS313D	P	891,000	-	-	-	10	견적의뢰 / 주문
UCFS314D	P	1,072,500	-	-	-	12	견적의뢰 / 주문
UCFS315D	P	1,265,000	-	-	-	15	견적의뢰 / 주문
UCFS316D	P	1,518,000	-	-	-	17	견적의뢰 / 주문
UCFS317D	P	1,738,000	-	-	-	19	견적의뢰 / 주문
UCFS318D	P	1,947,000	-	-	-	23	견적의뢰 / 주문
UCFS319D	P	2,299,000	-	-	-	27	견적의뢰 / 주문
UCFS320D	P	2,739,000	-	-	-	32	견적의뢰 / 주문
UCFS321D	P	3,267,000	-	-	-	36	견적의뢰 / 주문
UCFS322D	P	3,674,000	-	-	-	42	견적의뢰 / 주문
UCFS324D	P	4,730,000	-	-	-	55	견적의뢰 / 주문
UCFS326D	P	6,435,000	-	-	-	74	견적의뢰 / 주문
UCFS328D	P	7,909,000	-	-	-	102	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
