HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 하프유니온(G)
V-Lok피팅

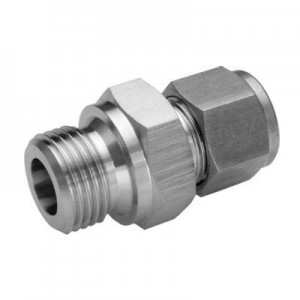

V-Lok 하프유니온(G)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    29건 중 1~29건 표시

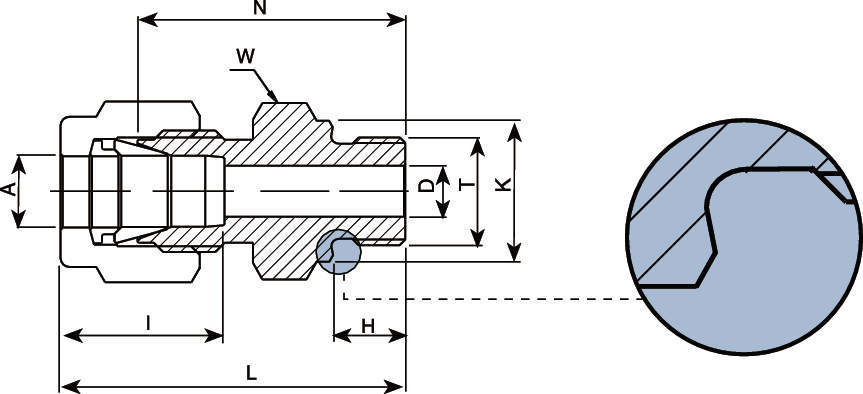

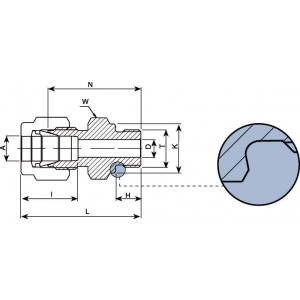

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		K
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		K
    (mm)    		W
    (mm)
    VUWH-3AF-FJT튜브(밀리사이즈)와 ISO평행수나사3G1/82.413.814
    VUWH-3BF-FJT튜브(밀리사이즈)와 ISO평행수나사3G1/42.41819
    VUWH-4AF-FJT튜브(밀리사이즈)와 ISO평행수나사4G1/82.413.814
    VUWH-6AF-FJT튜브(밀리사이즈)와 ISO평행수나사6G1/8413.814
    VUWH-6BF-FJT튜브(밀리사이즈)와 ISO평행수나사6G1/44.81819
    VUWH-6CF-FJT튜브(밀리사이즈)와 ISO평행수나사6G3/84.821.822
    VUWH-6DF-FJT튜브(밀리사이즈)와 ISO평행수나사6G1/24.82627
    VUWH-8AF-FJT튜브(밀리사이즈)와 ISO평행수나사8G1/8413.815
    VUWH-8BF-FJT튜브(밀리사이즈)와 ISO평행수나사8G1/46.41819
    VUWH-8CF-FJT튜브(밀리사이즈)와 ISO평행수나사8G3/86.421.822
    VUWH-8DF-FJT튜브(밀리사이즈)와 ISO평행수나사8G1/26.42627
    VUWH-10BF-FJT튜브(밀리사이즈)와 ISO평행수나사10G1/45.91819
    VUWH-10CF-FJT튜브(밀리사이즈)와 ISO평행수나사10G3/87.921.822
    VUWH-10DF-FJT튜브(밀리사이즈)와 ISO평행수나사10G1/27.92627
    VUWH-12BF-FJT튜브(밀리사이즈)와 ISO평행수나사12G1/45.91822
    VUWH-12CF-FJT튜브(밀리사이즈)와 ISO평행수나사12G3/87.921.822
    VUWH-12DF-FJT튜브(밀리사이즈)와 ISO평행수나사12G1/29.52627
    VUWH-12EF-FJT튜브(밀리사이즈)와 ISO평행수나사12G3/49.53235
    VUWH-15DF-FJT튜브(밀리사이즈)와 ISO평행수나사15G1/211.92627
    VUWH-16CF-FJT튜브(밀리사이즈)와 ISO평행수나사16G3/87.921.824
    VUWH-16DF-FJT튜브(밀리사이즈)와 ISO평행수나사16G1/211.92627
    VUWH-18DF-FJT튜브(밀리사이즈)와 ISO평행수나사18G1/211.92627
    VUWH-18EF-FJT튜브(밀리사이즈)와 ISO평행수나사18G3/415.13235
    VUWH-20DF-FJT튜브(밀리사이즈)와 ISO평행수나사20G1/211.92630
    VUWH-20EF-FJT튜브(밀리사이즈)와 ISO평행수나사20G3/415.93235
    VUWH-22EF-FJT튜브(밀리사이즈)와 ISO평행수나사22G3/415.93235
    VUWH-22FF-FJT튜브(밀리사이즈)와 ISO평행수나사22G118.33940
    VUWH-25EF-FJT튜브(밀리사이즈)와 ISO평행수나사25G3/415.93235
    VUWH-25FF-FJT튜브(밀리사이즈)와 ISO평행수나사25G119.83940
    형식N
    (mm)    		M
    (mm)    		H
    (mm)    		L
    (mm)    		I
    (mm)
    형식N
    (mm)    		M
    (mm)    		H
    (mm)    		L
    (mm)    		I
    (mm)
    VUWH-3AF-FJT23.4-7.13012.9
    VUWH-3BF-FJT28.7-11.235.312.9
    VUWH-4AF-FJT24.1-7.130.713.7
    VUWH-6AF-FJT24.9-7.132.315.3
    VUWH-6BF-FJT30.2-11.237.615.3
    VUWH-6CF-FJT31.5-11.238.915.3
    VUWH-6DF-FJT37.3-14.244.715.3
    VUWH-8AF-FJT25.7-7.133.216.2
    VUWH-8BF-FJT31-11.238.516.2
    VUWH-8CF-FJT32.3-11.239.816.2
    VUWH-8DF-FJT38.1-14.245.616.2
    VUWH-10BF-FJT31.8-11.239.417.2
    VUWH-10CF-FJT33-11.240.617.2
    VUWH-10DF-FJT38.9-14.246.519.5
    VUWH-12BF-FJT32.5-11.242.617.2
    VUWH-12CF-FJT33-11.243.122.8
    VUWH-12DF-FJT38.9-14.24922.8
    VUWH-12EF-FJT42.7-15.752.822.8
    VUWH-15DF-FJT38.9-14.24922.8
    VUWH-16CF-FJT33.8-11.243.922.4
    VUWH-16DF-FJT38.9-14.24922.4
    VUWH-18DF-FJT38.9-14.24922.4
    VUWH-18EF-FJT42.7-15.752.822.4
    VUWH-20DF-FJT40.4-14.250.526
    VUWH-20EF-FJT42.7-15.752.826
    VUWH-22EF-FJT42.7-15.752.826
    VUWH-22FF-FJT45.2-18.355.326
    VUWH-25EF-FJT45.2-15.757.531.3
    VUWH-25FF-FJT47.8-18.360.131.3
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWH-3AF-FJTP30,800----견적의뢰 / 주문
    VUWH-3BF-FJTP34,540----견적의뢰 / 주문
    VUWH-4AF-FJTP29,920----견적의뢰 / 주문
    VUWH-6AF-FJTP27,280----견적의뢰 / 주문
    VUWH-6BF-FJTP28,820----견적의뢰 / 주문
    VUWH-6CF-FJTP37,180----견적의뢰 / 주문
    VUWH-6DF-FJTP49,940----견적의뢰 / 주문
    VUWH-8AF-FJTP30,800----견적의뢰 / 주문
    VUWH-8BF-FJTP36,300----견적의뢰 / 주문
    VUWH-8CF-FJTP40,040----견적의뢰 / 주문
    VUWH-8DF-FJTP51,260----견적의뢰 / 주문
    VUWH-10BF-FJTP38,280----견적의뢰 / 주문
    VUWH-10CF-FJTP44,440----견적의뢰 / 주문
    VUWH-10DF-FJTP52,360----견적의뢰 / 주문
    VUWH-12BF-FJTP56,540----견적의뢰 / 주문
    VUWH-12CF-FJTP60,500----견적의뢰 / 주문
    VUWH-12DF-FJTP66,880----견적의뢰 / 주문
    VUWH-12EF-FJTP83,380----견적의뢰 / 주문
    VUWH-15DF-FJTP74,580----견적의뢰 / 주문
    VUWH-16CF-FJTP69,520----견적의뢰 / 주문
    VUWH-16DF-FJTP72,380----견적의뢰 / 주문
    VUWH-18DF-FJTP95,260----견적의뢰 / 주문
    VUWH-18EF-FJTP99,880----견적의뢰 / 주문
    VUWH-20DF-FJTP150,700----견적의뢰 / 주문
    VUWH-20EF-FJTP171,600----견적의뢰 / 주문
    VUWH-22EF-FJTP171,600----견적의뢰 / 주문
    VUWH-22FF-FJTP견적----견적의뢰 / 주문
    VUWH-25EF-FJTP178,200----견적의뢰 / 주문
    VUWH-25FF-FJTP178,200----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
