HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 티엘유니온(R)
V-Lok피팅

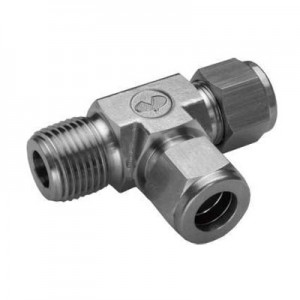

V-Lok 티엘유니온(R)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    21건 중 1~21건 표시

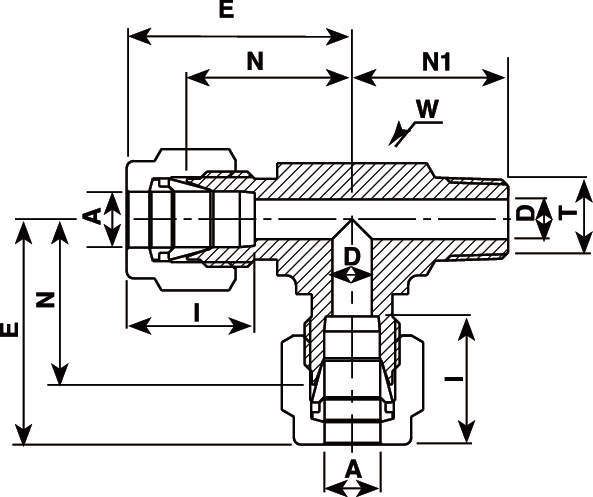

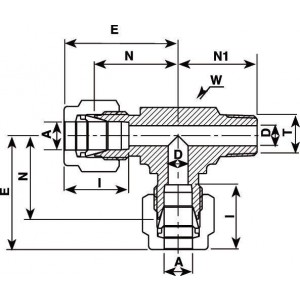

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWTL-6A튜브(밀리사이즈)와 ISO테이퍼암나사6R1/84.812.7
    VUWTL-6B튜브(밀리사이즈)와 ISO테이퍼암나사6R1/44.812.7
    VUWTL-8A튜브(밀리사이즈)와 ISO테이퍼암나사8R1/84.815.9
    VUWTL-8B튜브(밀리사이즈)와 ISO테이퍼암나사8R1/46.415.9
    VUWTL-10B튜브(밀리사이즈)와 ISO테이퍼암나사10R1/47.120.6
    VUWTL-12B튜브(밀리사이즈)와 ISO테이퍼암나사12R1/47.120.6
    VUWTL-12C튜브(밀리사이즈)와 ISO테이퍼암나사12R3/89.520.6
    VUWTL-12D튜브(밀리사이즈)와 ISO테이퍼암나사12R1/29.523.8
    VUWTL-16D튜브(밀리사이즈)와 ISO테이퍼암나사16R1/211.923.8
    VUWTL-3.2A튜브(인치사이즈)와 ISO테이퍼암나사3.2R1/82.311.1
    VUWTL-3.2B튜브(인치사이즈)와 ISO테이퍼암나사3.2R1/42.312.7
    VUWTL-4.8A튜브(인치사이즈)와 ISO테이퍼암나사4.8R1/83.111.1
    VUWTL-6.35A튜브(인치사이즈)와 ISO테이퍼암나사6.35R1/84.812.7
    VUWTL-6.35B튜브(인치사이즈)와 ISO테이퍼암나사6.35R1/44.812.7
    VUWTL-7.93A튜브(인치사이즈)와 ISO테이퍼암나사7.93R1/84.815.9
    VUWTL-9.52B튜브(인치사이즈)와 ISO테이퍼암나사9.52R1/47.115.9
    VUWTL-9.52C튜브(인치사이즈)와 ISO테이퍼암나사9.52R3/87.120.6
    VUWTL-12.7C튜브(인치사이즈)와 ISO테이퍼암나사12.7R3/89.520.6
    VUWTL-12.7D튜브(인치사이즈)와 ISO테이퍼암나사12.7R1/210.420.6
    VUWTL-15.88D튜브(인치사이즈)와 ISO테이퍼암나사15.88R1/211.923.8
    VUWTL-19.05E튜브(인치사이즈)와 ISO테이퍼암나사19.05R3/415.828.6
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    VUWTL-6A19.62718.815.3
    VUWTL-6B19.62723.415.3
    VUWTL-8A22.429.920.816.2
    VUWTL-8B22.429.925.416.2
    VUWTL-10B25.933.528.216.2
    VUWTL-12B25.93628.222.8
    VUWTL-12C25.93628.222.8
    VUWTL-12D25.9363322.8
    VUWTL-16D27.9383524.4
    VUWTL-3.2A1723.617.812.7
    VUWTL-3.2B1824.623.412.7
    VUWTL-4.8A17.824.417.813.7
    VUWTL-6.35A19.626.918.815.2
    VUWTL-6.35B19.626.923.415.2
    VUWTL-7.93A22.429.720.816.3
    VUWTL-9.52B23.130.525.416.8
    VUWTL-9.52C25.933.328.216.8
    VUWTL-12.7C25.936.128.222.9
    VUWTL-12.7D25.936.13322.9
    VUWTL-15.88D27.938.135.124.4
    VUWTL-19.05E29.739.936.824.4
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWTL-6AP55,660----견적의뢰 / 주문
    VUWTL-6BP67,100----견적의뢰 / 주문
    VUWTL-8AP60,280----견적의뢰 / 주문
    VUWTL-8BP71,280----견적의뢰 / 주문
    VUWTL-10BP71,500----견적의뢰 / 주문
    VUWTL-12BP109,780----견적의뢰 / 주문
    VUWTL-12CP97,460----견적의뢰 / 주문
    VUWTL-12DP115,500----견적의뢰 / 주문
    VUWTL-16DP견적----견적의뢰 / 주문
    VUWTL-3.2AP59,180----견적의뢰 / 주문
    VUWTL-3.2BP99,880----견적의뢰 / 주문
    VUWTL-4.8AP견적----견적의뢰 / 주문
    VUWTL-6.35AP55,660----견적의뢰 / 주문
    VUWTL-6.35BP67,100----견적의뢰 / 주문
    VUWTL-7.93AP견적----견적의뢰 / 주문
    VUWTL-9.52BP71,500----견적의뢰 / 주문
    VUWTL-9.52CP78,980----견적의뢰 / 주문
    VUWTL-12.7CP95,920----견적의뢰 / 주문
    VUWTL-12.7DP115,500----견적의뢰 / 주문
    VUWTL-15.88DP견적----견적의뢰 / 주문
    VUWTL-19.05EP견적----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
