HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 티엘유니온(NPT)
V-Lok피팅

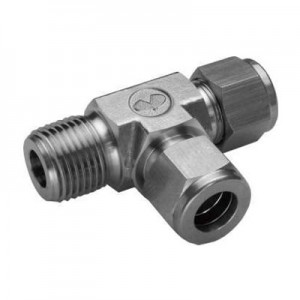

V-Lok 티엘유니온(NPT)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지

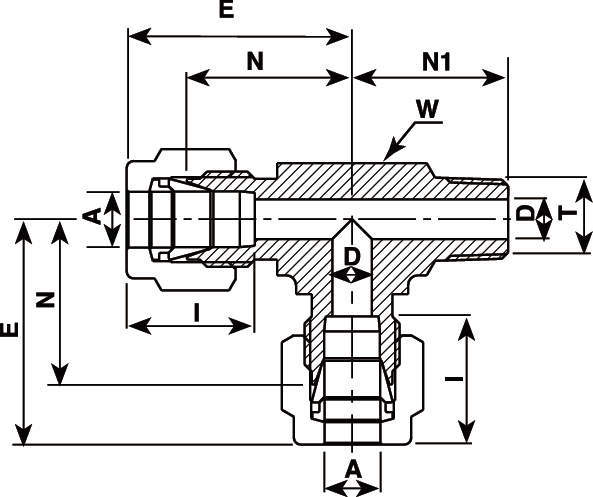

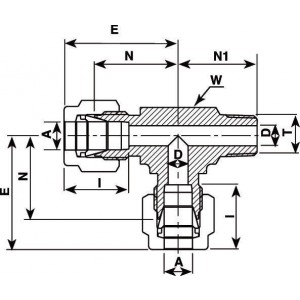

    상세사양
    21건 중 1~21건 표시
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWTL-6AN튜브(밀리사이즈)와 NPT수나사61/8NPT4.812.7
    VUWTL-6BN튜브(밀리사이즈)와 NPT수나사61/4NPT4.812.7
    VUWTL-8AN튜브(밀리사이즈)와 NPT수나사81/8NPT4.815.9
    VUWTL-8BN튜브(밀리사이즈)와 NPT수나사81/4NPT6.415.9
    VUWTL-10BN튜브(밀리사이즈)와 NPT수나사101/4NPT7.120.6
    VUWTL-12BN튜브(밀리사이즈)와 NPT수나사121/4NPT7.120.6
    VUWTL-12CN튜브(밀리사이즈)와 NPT수나사123/8NPT9.520.6
    VUWTL-12DN튜브(밀리사이즈)와 NPT수나사121/2NPT9.523.8
    VUWTL-16DN튜브(밀리사이즈)와 NPT수나사161/2NPT11.923.8
    VUWTL-3.2AN튜브(인치사이즈)와 NPT수나사3.21/8NPT2.311.1
    VUWTL-3.2BN튜브(인치사이즈)와 NPT수나사3.21/4NPT2.312.7
    VUWTL-4.8AN튜브(인치사이즈)와 NPT수나사4.81/8NPT3.111.1
    VUWTL-6.35AN튜브(인치사이즈)와 NPT수나사6.351/8NPT4.812.7
    VUWTL-6.35BN튜브(인치사이즈)와 NPT수나사6.351/4NPT4.812.7
    VUWTL-7.93AN튜브(인치사이즈)와 NPT수나사7.931/8NPT4.815.9
    VUWTL-9.52BN튜브(인치사이즈)와 NPT수나사9.521/4NPT7.115.9
    VUWTL-9.52CN튜브(인치사이즈)와 NPT수나사9.523/8NPT7.120.6
    VUWTL-12.7CN튜브(인치사이즈)와 NPT수나사12.73/8NPT9.520.6
    VUWTL-12.7DN튜브(인치사이즈)와 NPT수나사12.71/2NPT10.420.6
    VUWTL-15.88DN튜브(인치사이즈)와 NPT수나사15.881/2NPT11.923.8
    VUWTL-19.05EN튜브(인치사이즈)와 NPT수나사19.053/4NPT15.828.6
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    VUWTL-6AN19.62718.815.3
    VUWTL-6BN19.62723.415.3
    VUWTL-8AN22.429.920.816.2
    VUWTL-8BN22.429.925.416.2
    VUWTL-10BN25.933.528.216.2
    VUWTL-12BN25.93628.222.8
    VUWTL-12CN25.93628.222.8
    VUWTL-12DN25.9363322.8
    VUWTL-16DN27.9383524.4
    VUWTL-3.2AN1723.617.812.7
    VUWTL-3.2BN1824.623.412.7
    VUWTL-4.8AN17.824.417.813.7
    VUWTL-6.35AN19.626.918.815.2
    VUWTL-6.35BN19.626.923.415.2
    VUWTL-7.93AN22.429.720.816.3
    VUWTL-9.52BN23.130.525.416.8
    VUWTL-9.52CN25.933.328.216.8
    VUWTL-12.7CN25.936.128.222.9
    VUWTL-12.7DN25.936.13322.9
    VUWTL-15.88DN27.938.135.124.4
    VUWTL-19.05EN29.739.936.824.4
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWTL-6ANP55,660----견적의뢰 / 주문
    VUWTL-6BNP67,100----견적의뢰 / 주문
    VUWTL-8ANP견적----견적의뢰 / 주문
    VUWTL-8BNP71,280----견적의뢰 / 주문
    VUWTL-10BNP71,500----견적의뢰 / 주문
    VUWTL-12BNP109,780----견적의뢰 / 주문
    VUWTL-12CNP견적----견적의뢰 / 주문
    VUWTL-12DNP115,500----견적의뢰 / 주문
    VUWTL-16DNP견적----견적의뢰 / 주문
    VUWTL-3.2ANP59,180----견적의뢰 / 주문
    VUWTL-3.2BNP99,880----견적의뢰 / 주문
    VUWTL-4.8ANP견적----견적의뢰 / 주문
    VUWTL-6.35ANP55,660----견적의뢰 / 주문
    VUWTL-6.35BNP67,100----견적의뢰 / 주문
    VUWTL-7.93ANP견적----견적의뢰 / 주문
    VUWTL-9.52BNP71,500----견적의뢰 / 주문
    VUWTL-9.52CNP78,980----견적의뢰 / 주문
    VUWTL-12.7CNP95,920----견적의뢰 / 주문
    VUWTL-12.7DNP115,500----견적의뢰 / 주문
    VUWTL-15.88DNP133,100----견적의뢰 / 주문
    VUWTL-19.05ENP170,500----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
