HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 엘보게이지유니온(Rc)
V-Lok피팅
V-Lok 엘보게이지유니온(Rc)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    28건 중 1~28건 표시

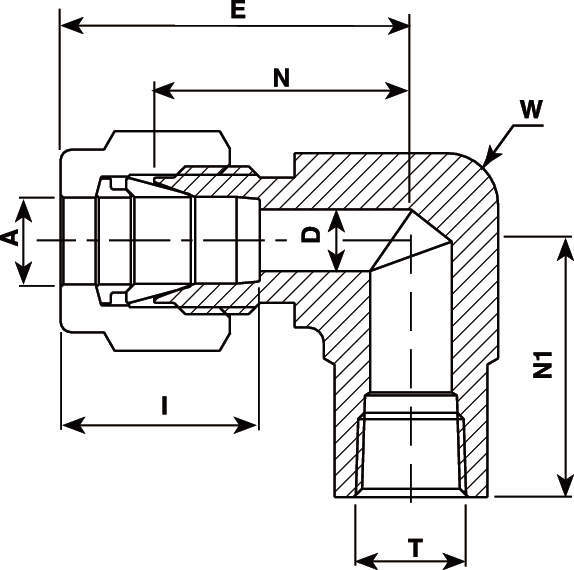

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWLG-6A튜브(밀리사이즈)와 ISO테이퍼암나사6Rc1/84.815.9
    VUWLG-6B튜브(밀리사이즈)와 ISO테이퍼암나사6Rc1/44.817.5
    VUWLG-10B튜브(밀리사이즈)와 ISO테이퍼암나사10Rc1/47.920.6
    VUWLG-12B튜브(밀리사이즈)와 ISO테이퍼암나사12Rc1/49.520.6
    VUWLG-12D튜브(밀리사이즈)와 ISO테이퍼암나사12Rc1/29.528.6
    VUWLG-3.2A튜브(인치사이즈)와 ISO테이퍼암나사3.2Rc1/82.315.9
    VUWLG-3.2B튜브(인치사이즈)와 ISO테이퍼암나사3.2Rc1/42.320.6
    VUWLG-4.8A튜브(인치사이즈)와 ISO테이퍼암나사4.8Rc1/8315.9
    VUWLG-6.35A튜브(인치사이즈)와 ISO테이퍼암나사6.35Rc1/84.812.7
    VUWLG-6.35B튜브(인치사이즈)와 ISO테이퍼암나사6.35Rc1/44.817.5
    VUWLG-6.35C튜브(인치사이즈)와 ISO테이퍼암나사6.35Rc3/84.823.8
    VUWLG-6.35D튜브(인치사이즈)와 ISO테이퍼암나사6.35Rc1/24.828.6
    VUWLG-7.93A튜브(인치사이즈)와 ISO테이퍼암나사7.93Rc1/86.3514.3
    VUWLG-7.93B튜브(인치사이즈)와 ISO테이퍼암나사7.93Rc1/46.3520.6
    VUWLG-9.52A튜브(인치사이즈)와 ISO테이퍼암나사9.52Rc1/87.115.9
    VUWLG-9.52B튜브(인치사이즈)와 ISO테이퍼암나사9.52Rc1/47.120.6
    VUWLG-9.52C튜브(인치사이즈)와 ISO테이퍼암나사9.52Rc3/87.123.8
    VUWLG-9.52D튜브(인치사이즈)와 ISO테이퍼암나사9.52Rc1/27.127
    VUWLG-12.7B튜브(인치사이즈)와 ISO테이퍼암나사12.7Rc1/410.420.6
    VUWLG-12.7C튜브(인치사이즈)와 ISO테이퍼암나사12.7Rc3/810.423.8
    VUWLG-12.7D튜브(인치사이즈)와 ISO테이퍼암나사12.7Rc1/210.427
    VUWLG-15.88C튜브(인치사이즈)와 ISO테이퍼암나사15.88Rc3/812.723.8
    VUWLG-15.88D튜브(인치사이즈)와 ISO테이퍼암나사15.88Rc1/212.728.6
    VUWLG-19.05D튜브(인치사이즈)와 ISO테이퍼암나사19.05Rc1/215.728.6
    VUWLG-19.05E튜브(인치사이즈)와 ISO테이퍼암나사19.05Rc3/415.834.9
    VUWLG-22.22E튜브(인치사이즈)와 ISO테이퍼암나사22.22Rc3/418.334.9
    VUWLG-25.4E튜브(인치사이즈)와 ISO테이퍼암나사25.4Rc3/422.334.9
    VUWLG-25.4F튜브(인치사이즈)와 ISO테이퍼암나사25.4Rc122.342.9
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    VUWLG-6A19.62721.615.3
    VUWLG-6B22.429.822.415.3
    VUWLG-10B25.933.522.417.2
    VUWLG-12B25.93622.422.8
    VUWLG-12D28.738.528.422.8
    VUWLG-3.2A1824.619.112.7
    VUWLG-3.2B20.827.423.812.7
    VUWLG-4.8A18.825.419.113.7
    VUWLG-6.35A19.626.919.115.3
    VUWLG-6.35B22.429.722.415.3
    VUWLG-6.35C24.431.822.415.3
    VUWLG-6.35D27.234.528.515.3
    VUWLG-7.93A21.328.719.116.2
    VUWLG-7.93B23.130.522.416.2
    VUWLG-9.52A23.130.519.116.9
    VUWLG-9.52B23.931.222.416.9
    VUWLG-9.52C25.933.322.416.9
    VUWLG-9.52D28.736.128.516.9
    VUWLG-12.7B25.936.122.422.9
    VUWLG-12.7C25.936.122.422.9
    VUWLG-12.7D28.736.928.522.9
    VUWLG-15.88C27.938.122.424.4
    VUWLG-15.88D29.739.928.524.4
    VUWLG-19.05D29.739.928.524.4
    VUWLG-19.05E34.544.731.824.4
    VUWLG-22.22E31.844.731.825.9
    VUWLG-25.4E31.84931.831.2
    VUWLG-25.4F41.453.638.131.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWLG-6AP견적----견적의뢰 / 주문
    VUWLG-6BP견적----견적의뢰 / 주문
    VUWLG-10BP견적----견적의뢰 / 주문
    VUWLG-12BP견적----견적의뢰 / 주문
    VUWLG-12DP견적----견적의뢰 / 주문
    VUWLG-3.2AP견적----견적의뢰 / 주문
    VUWLG-3.2BP견적----견적의뢰 / 주문
    VUWLG-4.8AP견적----견적의뢰 / 주문
    VUWLG-6.35AP40,700----견적의뢰 / 주문
    VUWLG-6.35BP40,700----견적의뢰 / 주문
    VUWLG-6.35CP견적----견적의뢰 / 주문
    VUWLG-6.35DP견적----견적의뢰 / 주문
    VUWLG-7.93AP견적----견적의뢰 / 주문
    VUWLG-7.93BP견적----견적의뢰 / 주문
    VUWLG-9.52AP45,980----견적의뢰 / 주문
    VUWLG-9.52BP48,400----견적의뢰 / 주문
    VUWLG-9.52CP53,680----견적의뢰 / 주문
    VUWLG-9.52DP견적----견적의뢰 / 주문
    VUWLG-12.7BP견적----견적의뢰 / 주문
    VUWLG-12.7CP64,680----견적의뢰 / 주문
    VUWLG-12.7DP87,120----견적의뢰 / 주문
    VUWLG-15.88CP견적----견적의뢰 / 주문
    VUWLG-15.88DP견적----견적의뢰 / 주문
    VUWLG-19.05DP견적----견적의뢰 / 주문
    VUWLG-19.05EP173,800----견적의뢰 / 주문
    VUWLG-22.22EP견적----견적의뢰 / 주문
    VUWLG-25.4EP견적----견적의뢰 / 주문
    VUWLG-25.4FP견적----견적의뢰 / 주문
