HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 엘보하프유니온(NPT)
V-Lok피팅

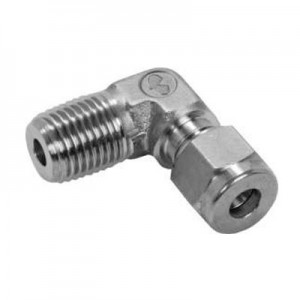

V-Lok 엘보하프유니온(NPT)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    62건 중 1~62건 표시
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWL-3AN튜브(밀리사이즈)와 NPT수나사31/8NPT2.411.1
    VUWL-3BN튜브(밀리사이즈)와 NPT수나사31/4NPT2.412.7
    VUWL-4AN튜브(밀리사이즈)와 NPT수나사41/8NPT2.412.7
    VUWL-4BN튜브(밀리사이즈)와 NPT수나사41/4NPT2.412.7
    VUWL-6AN튜브(밀리사이즈)와 NPT수나사61/8NPT4.812.7
    VUWL-6BN튜브(밀리사이즈)와 NPT수나사61/4NPT4.812.7
    VUWL-6CN튜브(밀리사이즈)와 NPT수나사63/8NPT4.817.5
    VUWL-6DN튜브(밀리사이즈)와 NPT수나사61/2NPT4.820.6
    VUWL-8AN튜브(밀리사이즈)와 NPT수나사81/8NPT4.814.3
    VUWL-8BN튜브(밀리사이즈)와 NPT수나사81/4NPT6.414.3
    VUWL-8CN튜브(밀리사이즈)와 NPT수나사83/8NPT6.417.5
    VUWL-8DN튜브(밀리사이즈)와 NPT수나사81/2NPT6.420.6
    VUWL-10AN튜브(밀리사이즈)와 NPT수나사101/8NPT4.817.5
    VUWL-10BN튜브(밀리사이즈)와 NPT수나사101/4NPT7.117.5
    VUWL-10CN튜브(밀리사이즈)와 NPT수나사103/8NPT7.917.5
    VUWL-10DN튜브(밀리사이즈)와 NPT수나사101/2NPT7.920.6
    VUWL-12AN튜브(밀리사이즈)와 NPT수나사121/8NPT4.820.6
    VUWL-12BN튜브(밀리사이즈)와 NPT수나사121/4NPT7.120.6
    VUWL-12CN튜브(밀리사이즈)와 NPT수나사123/8NPT9.520.6
    VUWL-12DN튜브(밀리사이즈)와 NPT수나사121/2NPT9.520.6
    VUWL-12EN튜브(밀리사이즈)와 NPT수나사123/4NPT9.528.6
    VUWL-15DN튜브(밀리사이즈)와 NPT수나사151/2NPT11.923.8
    VUWL-16CN튜브(밀리사이즈)와 NPT수나사163/8NPT9.523.8
    VUWL-16DN튜브(밀리사이즈)와 NPT수나사161/2NPT11.923.8
    VUWL-16EN튜브(밀리사이즈)와 NPT수나사163/4NPT12.728.6
    VUWL-18DN튜브(밀리사이즈)와 NPT수나사181/2NPT11.928.6
    VUWL-18EN튜브(밀리사이즈)와 NPT수나사183/4NPT15.128.6
    VUWL-20DN튜브(밀리사이즈)와 NPT수나사201/2NPT11.934.9
    VUWL-20EN튜브(밀리사이즈)와 NPT수나사203/4NPT15.934.9
    VUWL-22EN튜브(밀리사이즈)와 NPT수나사223/4NPT15.934.9
    VUWL-22FN튜브(밀리사이즈)와 NPT수나사221NPT18.334.9
    VUWL-25EN튜브(밀리사이즈)와 NPT수나사253/4NPT15.934.9
    VUWL-25FN튜브(밀리사이즈)와 NPT수나사251NPT21.834.9
    VUWL-1.6AN튜브(인치사이즈)와 NPT수나사1.61/8NPT1.311.1
    VUWL-3.2AN튜브(인치사이즈)와 NPT수나사3.21/8NPT2.311.1
    VUWL-3.2BN튜브(인치사이즈)와 NPT수나사3.21/4NPT2.312.7
    VUWL-4.8AN튜브(인치사이즈)와 NPT수나사4.81/8NPT312.7
    VUWL-4.8BN튜브(인치사이즈)와 NPT수나사4.81/4NPT312.7
    VUWL-6.35AN튜브(인치사이즈)와 NPT수나사6.351/8NPT4.812.7
    VUWL-6.35BN튜브(인치사이즈)와 NPT수나사6.351/4NPT4.812.7
    VUWL-6.35CN튜브(인치사이즈)와 NPT수나사6.353/8NPT4.817.5
    VUWL-6.35DN튜브(인치사이즈)와 NPT수나사6.351/2NPT4.820.6
    VUWL-7.93AN튜브(인치사이즈)와 NPT수나사7.931/8NPT4.814.3
    VUWL-7.93BN튜브(인치사이즈)와 NPT수나사7.931/4NPT6.414.3
    VUWL-7.93CN튜브(인치사이즈)와 NPT수나사7.933/8NPT6.417.5
    VUWL-9.52AN튜브(인치사이즈)와 NPT수나사9.521/8NPT4.815.9
    VUWL-9.52BN튜브(인치사이즈)와 NPT수나사9.521/4NPT7.115.9
    VUWL-9.52CN튜브(인치사이즈)와 NPT수나사9.523/8NPT7.117.5
    VUWL-9.52DN튜브(인치사이즈)와 NPT수나사9.521/2NPT7.120.6
    VUWL-9.52EN튜브(인치사이즈)와 NPT수나사9.523/4NPT7.127
    VUWL-12.7BN튜브(인치사이즈)와 NPT수나사12.71/4NPT7.120.6
    VUWL-12.7CN튜브(인치사이즈)와 NPT수나사12.73/8NPT9.520.6
    VUWL-12.7DN튜브(인치사이즈)와 NPT수나사12.71/2NPT10.420.6
    VUWL-12.7EN튜브(인치사이즈)와 NPT수나사12.73/4NPT10.427
    VUWL-15.88CN튜브(인치사이즈)와 NPT수나사15.883/8NPT9.623.8
    VUWL-15.88DN튜브(인치사이즈)와 NPT수나사15.881/2NPT11.923.8
    VUWL-15.88EN튜브(인치사이즈)와 NPT수나사15.883/4NPT12.728.6
    VUWL-19.05DN튜브(인치사이즈)와 NPT수나사19.051/2NPT11.927
    VUWL-19.05EN튜브(인치사이즈)와 NPT수나사19.053/4NPT15.827
    VUWL-22.22EN튜브(인치사이즈)와 NPT수나사22.223/4NPT15.834.9
    VUWL-25.4EN튜브(인치사이즈)와 NPT수나사25.43/4NPT15.834.9
    VUWL-25.4FN튜브(인치사이즈)와 NPT수나사25.41NPT21.834.9

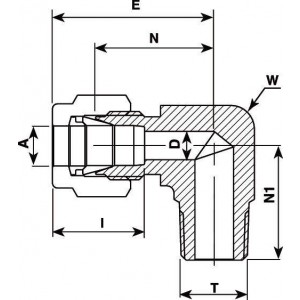

    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    VUWL-3AN1723.617.812.9
    VUWL-3BN1824.623.412.9
    VUWL-4AN18.825.418.813.7
    VUWL-4BN18.825.423.413.7
    VUWL-6AN19.62718.815.3
    VUWL-6BN19.62723.415.3
    VUWL-6CN22.429.826.215.3
    VUWL-6DN24.431.83315.3
    VUWL-8AN21.328.819.816.2
    VUWL-8BN21.328.824.416.2
    VUWL-8CN23.130.626.216.2
    VUWL-8DN25.132.63316.2
    VUWL-10AN23.931.521.617.2
    VUWL-10BN23.931.526.217.2
    VUWL-10CN23.931.526.217.2
    VUWL-10DN25.933.53317.2
    VUWL-12AN25.93623.622.8
    VUWL-12BN25.93628.222.8
    VUWL-12CN25.93628.222.8
    VUWL-12DN25.9363322.8
    VUWL-12EN29.739.836.822.8
    VUWL-15DN27.93835.124.4
    VUWL-16CN27.93830.224.4
    VUWL-16DN27.93835.124.4
    VUWL-16EN29.739.836.824.4
    VUWL-18DN29.739.836.824.4
    VUWL-18EN29.739.836.824.4
    VUWL-20DN34.544.641.726
    VUWL-20EN34.544.641.726
    VUWL-22EN34.544.641.726
    VUWL-22FN34.544.646.526
    VUWL-25EN36.849.141.731.3
    VUWL-25FN36.849.146.531.3
    VUWL-1.6AN15.219.117.88.6
    VUWL-3.2AN1723.617.812.7
    VUWL-3.2BN1824.623.412.7
    VUWL-4.8AN18.825.418.813.7
    VUWL-4.8BN18.825.423.413.7
    VUWL-6.35AN19.626.918.815.2
    VUWL-6.35BN19.626.923.415.2
    VUWL-6.35CN22.429.726.215.2
    VUWL-6.35DN24.431.83315.2
    VUWL-7.93AN21.328.719.816.2
    VUWL-7.93BN21.328.724.416.2
    VUWL-7.93CN23.130.526.216.2
    VUWL-9.52AN23.130.520.816.8
    VUWL-9.52BN23.130.525.416.8
    VUWL-9.52CN23.931.226.216.8
    VUWL-9.52DN25.933.33316.8
    VUWL-9.52EN29.737.136.816.8
    VUWL-12.7BN25.936.128.222.9
    VUWL-12.7CN25.936.128.222.9
    VUWL-12.7DN25.936.13322.9
    VUWL-12.7EN29.739.936.822.9
    VUWL-15.88CN27.938.130.224.4
    VUWL-15.88DN27.938.135.124.4
    VUWL-15.88EN29.739.936.824.4
    VUWL-19.05DN29.739.936.824.4
    VUWL-19.05EN29.739.936.824.4
    VUWL-22.22EN34.544.741.725.9
    VUWL-25.4EN36.84941.731.2
    VUWL-25.4FN36.84946.531.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWL-3ANP29,040----견적의뢰 / 주문
    VUWL-3BNP31,460----견적의뢰 / 주문
    VUWL-4ANP29,040----견적의뢰 / 주문
    VUWL-4BNP36,300----견적의뢰 / 주문
    VUWL-6ANP30,800----견적의뢰 / 주문
    VUWL-6BNP33,000----견적의뢰 / 주문
    VUWL-6CNP45,980----견적의뢰 / 주문
    VUWL-6DNP53,020----견적의뢰 / 주문
    VUWL-8ANP33,000----견적의뢰 / 주문
    VUWL-8BNP34,320----견적의뢰 / 주문
    VUWL-8CNP48,840----견적의뢰 / 주문
    VUWL-8DNP59,620----견적의뢰 / 주문
    VUWL-10ANP42,020----견적의뢰 / 주문
    VUWL-10BNP40,920----견적의뢰 / 주문
    VUWL-10CNP49,280----견적의뢰 / 주문
    VUWL-10DNP63,360----견적의뢰 / 주문
    VUWL-12ANP견적----견적의뢰 / 주문
    VUWL-12BNP57,860----견적의뢰 / 주문
    VUWL-12CNP58,080----견적의뢰 / 주문
    VUWL-12DNP72,160----견적의뢰 / 주문
    VUWL-12ENP102,740----견적의뢰 / 주문
    VUWL-15DNP79,200----견적의뢰 / 주문
    VUWL-16CNP49,280----견적의뢰 / 주문
    VUWL-16DNP63,360----견적의뢰 / 주문
    VUWL-16ENP170,500----견적의뢰 / 주문
    VUWL-18DNP88,000----견적의뢰 / 주문
    VUWL-18ENP견적----견적의뢰 / 주문
    VUWL-20DNP견적----견적의뢰 / 주문
    VUWL-20ENP130,900----견적의뢰 / 주문
    VUWL-22ENP견적----견적의뢰 / 주문
    VUWL-22FNP견적----견적의뢰 / 주문
    VUWL-25ENP견적----견적의뢰 / 주문
    VUWL-25FNP170,500----견적의뢰 / 주문
    VUWL-1.6ANP59,620----견적의뢰 / 주문
    VUWL-3.2ANP29,040----견적의뢰 / 주문
    VUWL-3.2BNP31,460----견적의뢰 / 주문
    VUWL-4.8ANP29,040----견적의뢰 / 주문
    VUWL-4.8BNP36,300----견적의뢰 / 주문
    VUWL-6.35ANP30,800----견적의뢰 / 주문
    VUWL-6.35BNP33,000----견적의뢰 / 주문
    VUWL-6.35CNP45,980----견적의뢰 / 주문
    VUWL-6.35DNP53,020----견적의뢰 / 주문
    VUWL-7.93ANP33,000----견적의뢰 / 주문
    VUWL-7.93BNP34,320----견적의뢰 / 주문
    VUWL-7.93CNP56,320----견적의뢰 / 주문
    VUWL-9.52ANP42,020----견적의뢰 / 주문
    VUWL-9.52BNP40,920----견적의뢰 / 주문
    VUWL-9.52CNP49,280----견적의뢰 / 주문
    VUWL-9.52DNP63,360----견적의뢰 / 주문
    VUWL-9.52ENP93,940----견적의뢰 / 주문
    VUWL-12.7BNP57,860----견적의뢰 / 주문
    VUWL-12.7CNP58,080----견적의뢰 / 주문
    VUWL-12.7DNP72,160----견적의뢰 / 주문
    VUWL-12.7ENP102,740----견적의뢰 / 주문
    VUWL-15.88CNP75,900----견적의뢰 / 주문
    VUWL-15.88DNP79,420----견적의뢰 / 주문
    VUWL-15.88ENP92,840----견적의뢰 / 주문
    VUWL-19.05DNP88,000----견적의뢰 / 주문
    VUWL-19.05ENP88,000----견적의뢰 / 주문
    VUWL-22.22ENP130,900----견적의뢰 / 주문
    VUWL-25.4ENP170,500----견적의뢰 / 주문
    VUWL-25.4FNP170,500----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
