HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 하프유니온(UNF)
V-Lok피팅
V-Lok 하프유니온(UNF)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지

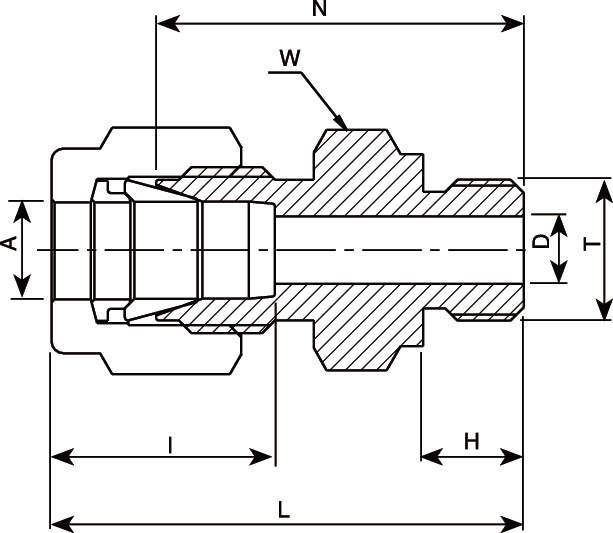

    상세사양
    21건 중 1~21건 표시
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWH-3.2×5/16튜브(인치사이즈)와 SAE/MS평행수나사3.25/16-242.311.1
    VUWH-6.35×7/16튜브(인치사이즈)와 SAE/MS평행수나사6.357/16-204.814.3
    VUWH-6.35×9/16튜브(인치사이즈)와 SAE/MS평행수나사6.359/16-184.817.5
    VUWH-6.35×3/4튜브(인치사이즈)와 SAE/MS평행수나사6.35377274.822.2
    VUWH-6.35×7/8튜브(인치사이즈)와 SAE/MS평행수나사6.35393084.825.4
    VUWH-7.93×1/2튜브(인치사이즈)와 SAE/MS평행수나사7.93369426.415.9
    VUWH-9.52×7/16튜브(인치사이즈)와 SAE/MS평행수나사9.527/16-205.115.9
    VUWH-9.52×9/16튜브(인치사이즈)와 SAE/MS평행수나사9.529/16-187.117.5
    VUWH-9.52×3/4튜브(인치사이즈)와 SAE/MS평행수나사9.52377277.122.2
    VUWH-9.52×7/8튜브(인치사이즈)와 SAE/MS평행수나사9.52393087.125.4
    VUWH-12.7×9/16튜브(인치사이즈)와 SAE/MS평행수나사12.79/16-187.120.6
    VUWH-12.7×3/4튜브(인치사이즈)와 SAE/MS평행수나사12.73772710.422.2
    VUWH-12.7×7/8튜브(인치사이즈)와 SAE/MS평행수나사12.73930810.425.4
    VUWH-12.7×1-1/16튜브(인치사이즈)와 SAE/MS평행수나사12.71 1/16-1210.431.8
    VUWH-15.88×3/4튜브(인치사이즈)와 SAE/MS평행수나사15.883772710.723.8
    VUWH-15.88×7/8튜브(인치사이즈)와 SAE/MS평행수나사15.883930812.725.4
    VUWH-19.05×3/4튜브(인치사이즈)와 SAE/MS평행수나사19.053772710.727
    VUWH-19.05×1-1/16튜브(인치사이즈)와 SAE/MS평행수나사19.051 1/16-1215.831.8
    VUWH-22.22×1-3/16튜브(인치사이즈)와 SAE/MS평행수나사22.221 3/16-1218.334.9
    VUWH-25.4×1-1/16튜브(인치사이즈)와 SAE/MS평행수나사25.41 1/16-1216.834.9
    VUWH-25.4×1-5/16튜브(인치사이즈)와 SAE/MS평행수나사25.41 5/16-1222.338.1
    형식N
    (mm)    		H
    (mm)    		L
    (mm)    		I
    (mm)    		O링
    사이즈
    AS568
    형식N
    (mm)    		H
    (mm)    		L
    (mm)    		I
    (mm)    		O링
    사이즈
    AS568
    VUWH-3.2×5/1623.47.63012.7-902
    VUWH-6.35×7/1626.79.13415.2-904
    VUWH-6.35×9/1628.29.935.615.2-906
    VUWH-6.35×3/430.211.237.615.2-908
    VUWH-6.35×7/833.312.740.615.2-910
    VUWH-7.93×1/227.49.134.816.2-905
    VUWH-9.52×7/1628.29.135.616.8-904
    VUWH-9.52×9/1629.79.937.116.8-906
    VUWH-9.52×3/431.811.239.116.8-908
    VUWH-9.52×7/834.812.742.216.8-910
    VUWH-12.7×9/16299.939.122.9-906
    VUWH-12.7×3/431.811.241.922.9-908
    VUWH-12.7×7/834.812.74522.9-910
    VUWH-12.7×1-1/1638.9154922.9-912
    VUWH-15.88×3/431.811.241.922.4-908
    VUWH-15.88×7/83512.745.222.4-910
    VUWH-19.05×3/435.811.24622.4-908
    VUWH-19.05×1-1/1638.9154922.4-912
    VUWH-22.22×1-3/1638.9154925.9-914
    VUWH-25.4×1-1/1641.11553.331.2-912
    VUWH-25.4×1-5/1642.21554.431.2-916
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWH-3.2×5/16P22,660----견적의뢰 / 주문
    VUWH-6.35×7/16P21,560----견적의뢰 / 주문
    VUWH-6.35×9/16P25,080----견적의뢰 / 주문
    VUWH-6.35×3/4P36,300----견적의뢰 / 주문
    VUWH-6.35×7/8P42,680----견적의뢰 / 주문
    VUWH-7.93×1/2P26,620----견적의뢰 / 주문
    VUWH-9.52×7/16P27,940----견적의뢰 / 주문
    VUWH-9.52×9/16P28,820----견적의뢰 / 주문
    VUWH-9.52×3/4P38,500----견적의뢰 / 주문
    VUWH-9.52×7/8P42,680----견적의뢰 / 주문
    VUWH-12.7×9/16P42,680----견적의뢰 / 주문
    VUWH-12.7×3/4P39,820----견적의뢰 / 주문
    VUWH-12.7×7/8P48,400----견적의뢰 / 주문
    VUWH-12.7×1-1/16P59,400----견적의뢰 / 주문
    VUWH-15.88×3/4P78,100----견적의뢰 / 주문
    VUWH-15.88×7/8P60,280----견적의뢰 / 주문
    VUWH-19.05×3/4P69,300----견적의뢰 / 주문
    VUWH-19.05×1-1/16P85,140----견적의뢰 / 주문
    VUWH-22.22×1-3/16P견적----견적의뢰 / 주문
    VUWH-25.4×1-1/16P113,300----견적의뢰 / 주문
    VUWH-25.4×1-5/16P132,000----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
