HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 하프유니온(G)
V-Lok피팅

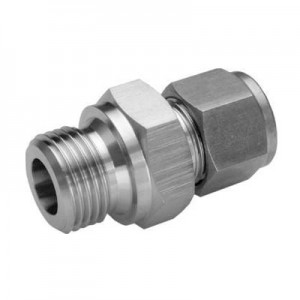

V-Lok 하프유니온(G)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    54건 중 1~54건 표시

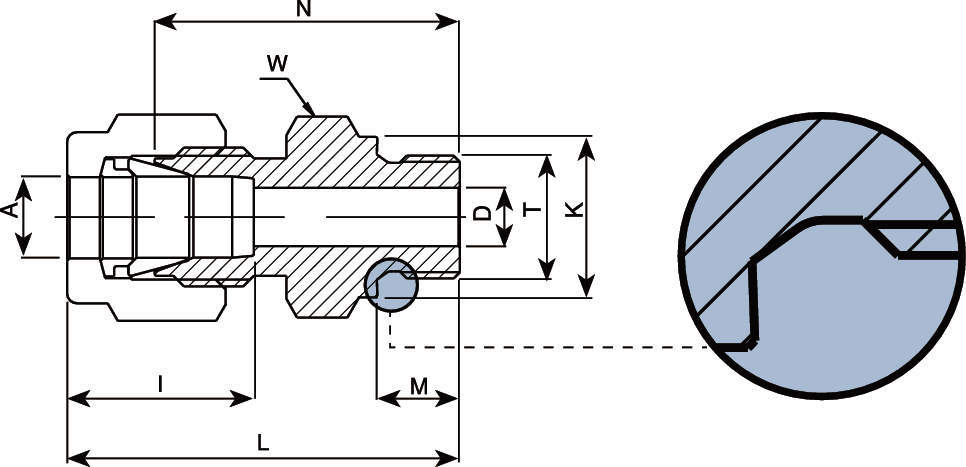

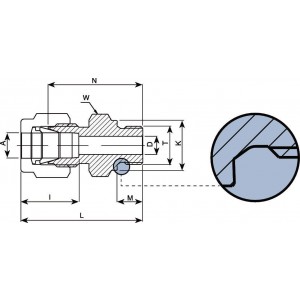

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		K
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		K
    (mm)    		W
    (mm)
    VUWH-2AF-FJS튜브(밀리사이즈)와 ISO평행수나사2G1/81.713.814
    VUWH-3AF-FJS튜브(밀리사이즈)와 ISO평행수나사3G1/82.413.814
    VUWH-3BF-FJS튜브(밀리사이즈)와 ISO평행수나사3G1/42.41819
    VUWH-4AF-FJS튜브(밀리사이즈)와 ISO평행수나사4G1/82.413.814
    VUWH-6AF-FJS튜브(밀리사이즈)와 ISO평행수나사6G1/8413.814
    VUWH-6BF-FJS튜브(밀리사이즈)와 ISO평행수나사6G1/44.81819
    VUWH-6CF-FJS튜브(밀리사이즈)와 ISO평행수나사6G3/84.821.822
    VUWH-6DF-FJS튜브(밀리사이즈)와 ISO평행수나사6G1/24.82627
    VUWH-8AF-FJS튜브(밀리사이즈)와 ISO평행수나사8G1/8413.815
    VUWH-8BF-FJS튜브(밀리사이즈)와 ISO평행수나사8G1/46.413.819
    VUWH-8CF-FJS튜브(밀리사이즈)와 ISO평행수나사8G3/86.421.822
    VUWH-8DF-FJS튜브(밀리사이즈)와 ISO평행수나사8G1/26.42627
    VUWH-10BF-FJS튜브(밀리사이즈)와 ISO평행수나사10G1/45.91819
    VUWH-10CF-FJS튜브(밀리사이즈)와 ISO평행수나사10G3/87.921.822
    VUWH-10DF-FJS튜브(밀리사이즈)와 ISO평행수나사10G1/27.92627
    VUWH-12BF-FJS튜브(밀리사이즈)와 ISO평행수나사12G1/45.91822
    VUWH-12CF-FJS튜브(밀리사이즈)와 ISO평행수나사12G3/87.921.822
    VUWH-12DF-FJS튜브(밀리사이즈)와 ISO평행수나사12G1/29.52627
    VUWH-12EF-FJS튜브(밀리사이즈)와 ISO평행수나사12G3/49.53235
    VUWH-16CF-FJS튜브(밀리사이즈)와 ISO평행수나사16G3/87.921.824
    VUWH-16DF-FJS튜브(밀리사이즈)와 ISO평행수나사16G1/211.92627
    VUWH-18DF-FJS튜브(밀리사이즈)와 ISO평행수나사18G1/211.92627
    VUWH-18EF-FJS튜브(밀리사이즈)와 ISO평행수나사18G3/415.13235
    VUWH-20DF-FJS튜브(밀리사이즈)와 ISO평행수나사20G1/211.92630
    VUWH-20EF-FJS튜브(밀리사이즈)와 ISO평행수나사20G3/415.93235
    VUWH-22EF-FJS튜브(밀리사이즈)와 ISO평행수나사22G3/415.93235
    VUWH-22FF-FJS튜브(밀리사이즈)와 ISO평행수나사22G118.33941
    VUWH-25EF-FJS튜브(밀리사이즈)와 ISO평행수나사25G3/415.93235
    VUWH-25FF-FJS튜브(밀리사이즈)와 ISO평행수나사25G119.83941
    VUWH-3.2AF-FJS튜브(인치사이즈)와 ISO평행수나사3.2G1/82.313.814.3
    VUWH-3.2BF-FJS튜브(인치사이즈)와 ISO평행수나사3.2G1/42.31819.1
    VUWH-3.2CF-FJS튜브(인치사이즈)와 ISO평행수나사3.2G3/82.321.822.2
    VUWH-3.2DF-FJS튜브(인치사이즈)와 ISO평행수나사3.2G1/22.32627
    VUWH-4.8AF-FJS튜브(인치사이즈)와 ISO평행수나사4.8G1/83.113.814.3
    VUWH-6.35AF-FJS튜브(인치사이즈)와 ISO평행수나사6.35G1/8413.814.3
    VUWH-6.35BF-FJS튜브(인치사이즈)와 ISO평행수나사6.35G1/44.81819.1
    VUWH-6.35CF-FJS튜브(인치사이즈)와 ISO평행수나사6.35G3/84.821.822.2
    VUWH-6.35DF-FJS튜브(인치사이즈)와 ISO평행수나사6.35G1/24.82627
    VUWH-7.93BF-FJS튜브(인치사이즈)와 ISO평행수나사7.93G1/46.41819.1
    VUWH-7.93CF-FJS튜브(인치사이즈)와 ISO평행수나사7.93G3/86.421.822.2
    VUWH-9.52BF-FJS튜브(인치사이즈)와 ISO평행수나사9.52G1/45.81819.1
    VUWH-9.52CF-FJS튜브(인치사이즈)와 ISO평행수나사9.52G3/87.121.822.2
    VUWH-9.52DF-FJS튜브(인치사이즈)와 ISO평행수나사9.52G1/27.12627
    VUWH-12.7BF-FJS튜브(인치사이즈)와 ISO평행수나사12.7G1/45.81820.6
    VUWH-12.7CF-FJS튜브(인치사이즈)와 ISO평행수나사12.7G3/87.921.822.2
    VUWH-12.7DF-FJS튜브(인치사이즈)와 ISO평행수나사12.7G1/210.42627
    VUWH-12.7EF-FJS튜브(인치사이즈)와 ISO평행수나사12.7G3/410.43233.3
    VUWH-15.88CF-FJS튜브(인치사이즈)와 ISO평행수나사15.88G3/87.921.823.8
    VUWH-15.88DF-FJS튜브(인치사이즈)와 ISO평행수나사15.88G1/211.92627
    VUWH-19.05DF-FJS튜브(인치사이즈)와 ISO평행수나사19.05G1/211.92627
    VUWH-19.05EF-FJS튜브(인치사이즈)와 ISO평행수나사19.05G3/415.73233.3
    VUWH-25.4DF-FJS튜브(인치사이즈)와 ISO평행수나사25.4G1/211.92634.9
    VUWH-25.4EF-FJS튜브(인치사이즈)와 ISO평행수나사25.4G3/415.93234.9
    VUWH-25.4FF-FJS튜브(인치사이즈)와 ISO평행수나사25.4G119.83941.3
    형식N
    (mm)    		M
    (mm)    		L
    (mm)    		I
    (mm)
    형식N
    (mm)    		M
    (mm)    		L
    (mm)    		I
    (mm)
    VUWH-2AF-FJS23.47.13012.9
    VUWH-3AF-FJS23.47.13012.9
    VUWH-3BF-FJS28.711.235.312.9
    VUWH-4AF-FJS24.17.130.713.7
    VUWH-6AF-FJS24.97.132.315.3
    VUWH-6BF-FJS30.211.237.615.3
    VUWH-6CF-FJS31.511.238.915.3
    VUWH-6DF-FJS37.314.244.715.3
    VUWH-8AF-FJS25.77.133.216.2
    VUWH-8BF-FJS3111.238.516.2
    VUWH-8CF-FJS32.311.239.816.2
    VUWH-8DF-FJS38.114.245.616.2
    VUWH-10BF-FJS31.811.239.417.2
    VUWH-10CF-FJS3311.240.617.2
    VUWH-10DF-FJS38.914.246.517.2
    VUWH-12BF-FJS32.511.242.622.8
    VUWH-12CF-FJS3311.243.122.8
    VUWH-12DF-FJS38.914.24922.8
    VUWH-12EF-FJS42.715.752.822.8
    VUWH-16CF-FJS33.811.243.924.4
    VUWH-16DF-FJS38.914.24924.4
    VUWH-18DF-FJS38.914.24924.4
    VUWH-18EF-FJS42.715.752.824.4
    VUWH-20DF-FJS40.414.250.526
    VUWH-20EF-FJS42.715.752.826
    VUWH-22EF-FJS42.715.752.826
    VUWH-22FF-FJS45.218.355.326
    VUWH-25EF-FJS45.215.757.531.3
    VUWH-25FF-FJS47.818.360.131.3
    VUWH-3.2AF-FJS23.47.13012.7
    VUWH-3.2BF-FJS28.711.235.312.7
    VUWH-3.2CF-FJS29.711.23712.7
    VUWH-3.2DF-FJS35.714.24312.7
    VUWH-4.8AF-FJS24.17.130.713.7
    VUWH-6.35AF-FJS24.97.132.315.2
    VUWH-6.35BF-FJS30.211.237.615.2
    VUWH-6.35CF-FJS31.511.238.915.2
    VUWH-6.35DF-FJS37.314.244.715.2
    VUWH-7.93BF-FJS3111.238.416
    VUWH-7.93CF-FJS32.311.239.616
    VUWH-9.52BF-FJS31.811.239.116.8
    VUWH-9.52CF-FJS3311.240.416.8
    VUWH-9.52DF-FJS38.914.246.316.8
    VUWH-12.7BF-FJS32.511.242.722.9
    VUWH-12.7CF-FJS3311.243.222.9
    VUWH-12.7DF-FJS37.314.247.522.9
    VUWH-12.7EF-FJS42.715.752.822.9
    VUWH-15.88CF-FJS33.811.243.924.4
    VUWH-15.88DF-FJS38.914.24924.4
    VUWH-19.05DF-FJS38.914.24924.4
    VUWH-19.05EF-FJS42.715.752.824.4
    VUWH-25.4DF-FJS43.714.255.831.2
    VUWH-25.4EF-FJS45.215.767.331.2
    VUWH-25.4FF-FJS47.818.359.931.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWH-2AF-FJSP38,720----견적의뢰 / 주문
    VUWH-3AF-FJSP26,180----견적의뢰 / 주문
    VUWH-3BF-FJSP29,040----견적의뢰 / 주문
    VUWH-4AF-FJSP24,640----견적의뢰 / 주문
    VUWH-6AF-FJSP22,880----견적의뢰 / 주문
    VUWH-6BF-FJSP23,980----견적의뢰 / 주문
    VUWH-6CF-FJSP30,800----견적의뢰 / 주문
    VUWH-6DF-FJSP42,240----견적의뢰 / 주문
    VUWH-8AF-FJSP25,960----견적의뢰 / 주문
    VUWH-8BF-FJSP31,020----견적의뢰 / 주문
    VUWH-8CF-FJSP33,660----견적의뢰 / 주문
    VUWH-8DF-FJSP44,440----견적의뢰 / 주문
    VUWH-10BF-FJSP33,220----견적의뢰 / 주문
    VUWH-10CF-FJSP38,280----견적의뢰 / 주문
    VUWH-10DF-FJSP45,980----견적의뢰 / 주문
    VUWH-12BF-FJSP49,500----견적의뢰 / 주문
    VUWH-12CF-FJSP49,720----견적의뢰 / 주문
    VUWH-12DF-FJSP56,980----견적의뢰 / 주문
    VUWH-12EF-FJSP71,500----견적의뢰 / 주문
    VUWH-16CF-FJSP56,980----견적의뢰 / 주문
    VUWH-16DF-FJSP63,800----견적의뢰 / 주문
    VUWH-18DF-FJSP80,520----견적의뢰 / 주문
    VUWH-18EF-FJSP84,700----견적의뢰 / 주문
    VUWH-20DF-FJSP128,700----견적의뢰 / 주문
    VUWH-20EF-FJSP146,300----견적의뢰 / 주문
    VUWH-22EF-FJSP145,200----견적의뢰 / 주문
    VUWH-22FF-FJSP견적----견적의뢰 / 주문
    VUWH-25EF-FJSP156,200----견적의뢰 / 주문
    VUWH-25FF-FJSP148,500----견적의뢰 / 주문
    VUWH-3.2AF-FJSP26,180----견적의뢰 / 주문
    VUWH-3.2BF-FJSP29,040----견적의뢰 / 주문
    VUWH-3.2CF-FJSP45,980----견적의뢰 / 주문
    VUWH-3.2DF-FJSP견적----견적의뢰 / 주문
    VUWH-4.8AF-FJSP견적----견적의뢰 / 주문
    VUWH-6.35AF-FJSP22,880----견적의뢰 / 주문
    VUWH-6.35BF-FJSP23,980----견적의뢰 / 주문
    VUWH-6.35CF-FJSP30,800----견적의뢰 / 주문
    VUWH-6.35DF-FJSP42,240----견적의뢰 / 주문
    VUWH-7.93BF-FJSP견적----견적의뢰 / 주문
    VUWH-7.93CF-FJSP견적----견적의뢰 / 주문
    VUWH-9.52BF-FJSP33,220----견적의뢰 / 주문
    VUWH-9.52CF-FJSP38,280----견적의뢰 / 주문
    VUWH-9.52DF-FJSP45,980----견적의뢰 / 주문
    VUWH-12.7BF-FJSP49,500----견적의뢰 / 주문
    VUWH-12.7CF-FJSP49,720----견적의뢰 / 주문
    VUWH-12.7DF-FJSP56,980----견적의뢰 / 주문
    VUWH-12.7EF-FJSP59,400----견적의뢰 / 주문
    VUWH-15.88CF-FJSP견적----견적의뢰 / 주문
    VUWH-15.88DF-FJSP견적----견적의뢰 / 주문
    VUWH-19.05DF-FJSP80,520----견적의뢰 / 주문
    VUWH-19.05EF-FJSP84,700----견적의뢰 / 주문
    VUWH-25.4DF-FJSP148,500----견적의뢰 / 주문
    VUWH-25.4EF-FJSP156,200----견적의뢰 / 주문
    VUWH-25.4FF-FJSP148,500----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
