HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 하프유니온®
V-Lok피팅

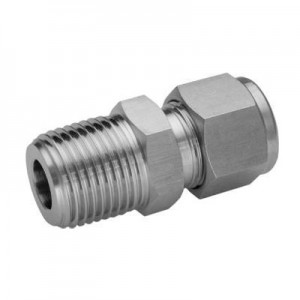

V-Lok 하프유니온®
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    52건 중 1~52건 표시

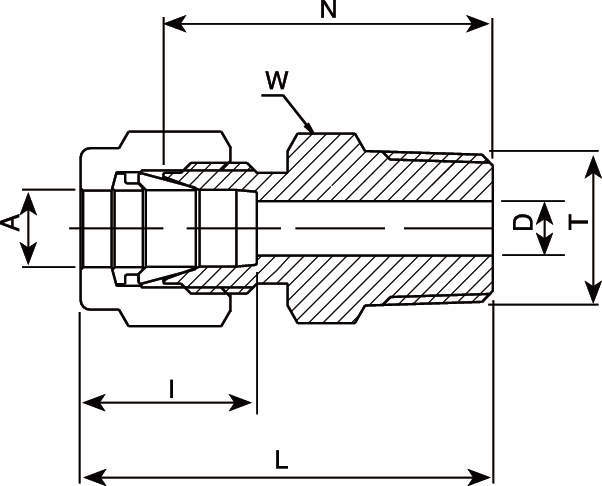

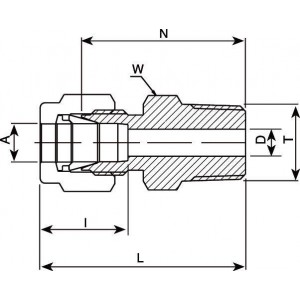

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWH-2A튜브(밀리사이즈)와 ISO테이퍼수나사2R1/81.712
    VUWH-3A튜브(밀리사이즈)와 ISO테이퍼수나사3R1/82.412
    VUWH-3B튜브(밀리사이즈)와 ISO테이퍼수나사3R1/42.414
    VUWH-4A튜브(밀리사이즈)와 ISO테이퍼수나사4R1/82.412
    VUWH-4B튜브(밀리사이즈)와 ISO테이퍼수나사4R1/42.414
    VUWH-6A튜브(밀리사이즈)와 ISO테이퍼수나사6R1/84.814
    VUWH-6B튜브(밀리사이즈)와 ISO테이퍼수나사6R1/44.814
    VUWH-6C튜브(밀리사이즈)와 ISO테이퍼수나사6R3/84.818
    VUWH-6D튜브(밀리사이즈)와 ISO테이퍼수나사6R1/24.822
    VUWH-8A튜브(밀리사이즈)와 ISO테이퍼수나사8R1/84.815
    VUWH-8B튜브(밀리사이즈)와 ISO테이퍼수나사8R1/46.415
    VUWH-8C튜브(밀리사이즈)와 ISO테이퍼수나사8R3/86.418
    VUWH-8D튜브(밀리사이즈)와 ISO테이퍼수나사8R1/26.422
    VUWH-10A튜브(밀리사이즈)와 ISO테이퍼수나사10R1/84.818
    VUWH-10B튜브(밀리사이즈)와 ISO테이퍼수나사10R1/47.918
    VUWH-10C튜브(밀리사이즈)와 ISO테이퍼수나사10R3/87.918
    VUWH-10D튜브(밀리사이즈)와 ISO테이퍼수나사10R1/27.922
    VUWH-12B튜브(밀리사이즈)와 ISO테이퍼수나사12R1/47.122
    VUWH-12C튜브(밀리사이즈)와 ISO테이퍼수나사12R3/89.522
    VUWH-12D튜브(밀리사이즈)와 ISO테이퍼수나사12R1/29.522
    VUWH-12E튜브(밀리사이즈)와 ISO테이퍼수나사12R3/49.527
    VUWH-15D튜브(밀리사이즈)와 ISO테이퍼수나사15R1/211.924
    VUWH-16B튜브(밀리사이즈)와 ISO테이퍼수나사16R1/47.124
    VUWH-16C튜브(밀리사이즈)와 ISO테이퍼수나사16R3/89.524
    VUWH-16D튜브(밀리사이즈)와 ISO테이퍼수나사16R1/211.924
    VUWH-16E튜브(밀리사이즈)와 ISO테이퍼수나사16R3/412.727
    VUWH-18D튜브(밀리사이즈)와 ISO테이퍼수나사18R1/211.927
    VUWH-18E튜브(밀리사이즈)와 ISO테이퍼수나사18R3/415.127
    VUWH-20D튜브(밀리사이즈)와 ISO테이퍼수나사20R1/211.930
    VUWH-20E튜브(밀리사이즈)와 ISO테이퍼수나사20R3/415.930
    VUWH-22E튜브(밀리사이즈)와 ISO테이퍼수나사22R3/415.930
    VUWH-22F튜브(밀리사이즈)와 ISO테이퍼수나사22R118.335
    VUWH-25E튜브(밀리사이즈)와 ISO테이퍼수나사25R3/415.935
    VUWH-25F튜브(밀리사이즈)와 ISO테이퍼수나사25R121.835
    VUWH-3.2A튜브(인치사이즈)와 ISO테이퍼수나사3.2R1/82.311.1
    VUWH-3.2B튜브(인치사이즈)와 ISO테이퍼수나사3.2R1/42.314.3
    VUWH-6.35A튜브(인치사이즈)와 ISO테이퍼수나사6.35R1/84.812.7
    VUWH-6.35B튜브(인치사이즈)와 ISO테이퍼수나사6.35R1/44.814.3
    VUWH-6.35C튜브(인치사이즈)와 ISO테이퍼수나사6.35R3/84.817.5
    VUWH-6.35D튜브(인치사이즈)와 ISO테이퍼수나사6.35R1/24.822.2
    VUWH-7.93A튜브(인치사이즈)와 ISO테이퍼수나사7.93R1/84.814.3
    VUWH-7.93B튜브(인치사이즈)와 ISO테이퍼수나사7.93R1/46.3514.3
    VUWH-9.52A튜브(인치사이즈)와 ISO테이퍼수나사9.52R1/84.815.9
    VUWH-9.52B튜브(인치사이즈)와 ISO테이퍼수나사9.52R1/47.115.9
    VUWH-9.52C튜브(인치사이즈)와 ISO테이퍼수나사9.52R3/87.117.5
    VUWH-9.52D튜브(인치사이즈)와 ISO테이퍼수나사9.52R1/27.122.2
    VUWH-12.7B튜브(인치사이즈)와 ISO테이퍼수나사12.7R1/47.120.6
    VUWH-12.7C튜브(인치사이즈)와 ISO테이퍼수나사12.7R3/89.620.6
    VUWH-12.7D튜브(인치사이즈)와 ISO테이퍼수나사12.7R1/210.422.2
    VUWH-12.7E튜브(인치사이즈)와 ISO테이퍼수나사12.7R3/410.427
    VUWH-19.05E튜브(인치사이즈)와 ISO테이퍼수나사19.05R3/415.827
    VUWH-25.4F튜브(인치사이즈)와 ISO테이퍼수나사25.4R122.334.9
    형식N
    (mm)    		L
    (mm)    		I
    (mm)
    형식N
    (mm)    		L
    (mm)    		I
    (mm)
    VUWH-2A23.930.512.9
    VUWH-3A23.930.512.9
    VUWH-3B2935.612.9
    VUWH-4A24.631.213.7
    VUWH-4B29.736.313.7
    VUWH-6A25.432.815.3
    VUWH-6B30.537.915.3
    VUWH-6C3138.415.3
    VUWH-6D37.344.715.3
    VUWH-8A26.734.216.2
    VUWH-8B31.238.716.2
    VUWH-8C31.839.316.2
    VUWH-8D38.145.616.2
    VUWH-10A28.736.317.2
    VUWH-10B33.340.917.2
    VUWH-10C33.340.917.2
    VUWH-10D38.946.517.2
    VUWH-12B33.343.422.8
    VUWH-12C33.343.422.8
    VUWH-12D38.94922.8
    VUWH-12E40.450.522.8
    VUWH-15D38.94924.4
    VUWH-16B3444.124.4
    VUWH-16C3444.124.4
    VUWH-16D38.94924.4
    VUWH-16E40.450.524.4
    VUWH-18D40.450.524.4
    VUWH-18E40.450.524.4
    VUWH-20D42.252.326
    VUWH-20E42.252.326
    VUWH-22E42.252.326
    VUWH-22F4757.126
    VUWH-25E45.257.531.3
    VUWH-25F5062.331.3
    VUWH-3.2A23.930.512.7
    VUWH-3.2B2935.612.7
    VUWH-6.35A25.432.815.2
    VUWH-6.35B30.537.815.2
    VUWH-6.35C3138.415.2
    VUWH-6.35D37.344.715.2
    VUWH-7.93A26.73416.2
    VUWH-7.93B31.238.616.2
    VUWH-9.52A27.935.316.8
    VUWH-9.52B32.539.916.8
    VUWH-9.52C32.539.916.8
    VUWH-9.52D38.946.216.8
    VUWH-12.7B33.343.422.9
    VUWH-12.7C33.343.422.9
    VUWH-12.7D38.94922.9
    VUWH-12.7E40.450.522.9
    VUWH-19.05E40.450.524.4
    VUWH-25.4F5062.231.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWH-2AP27,500----견적의뢰 / 주문
    VUWH-3AP18,260----견적의뢰 / 주문
    VUWH-3BP20,460----견적의뢰 / 주문
    VUWH-4AP18,260----견적의뢰 / 주문
    VUWH-4BP20,460----견적의뢰 / 주문
    VUWH-6AP16,500----견적의뢰 / 주문
    VUWH-6BP17,380----견적의뢰 / 주문
    VUWH-6CP22,220----견적의뢰 / 주문
    VUWH-6DP29,920----견적의뢰 / 주문
    VUWH-8AP18,920----견적의뢰 / 주문
    VUWH-8BP22,220----견적의뢰 / 주문
    VUWH-8CP24,640----견적의뢰 / 주문
    VUWH-8DP31,900----견적의뢰 / 주문
    VUWH-10AP21,120----견적의뢰 / 주문
    VUWH-10BP23,760----견적의뢰 / 주문
    VUWH-10CP26,620----견적의뢰 / 주문
    VUWH-10DP32,120----견적의뢰 / 주문
    VUWH-12BP34,540----견적의뢰 / 주문
    VUWH-12CP35,860----견적의뢰 / 주문
    VUWH-12DP39,600----견적의뢰 / 주문
    VUWH-12EP50,820----견적의뢰 / 주문
    VUWH-15DP43,560----견적의뢰 / 주문
    VUWH-16BP48,400----견적의뢰 / 주문
    VUWH-16CP40,920----견적의뢰 / 주문
    VUWH-16DP44,220----견적의뢰 / 주문
    VUWH-16EP54,780----견적의뢰 / 주문
    VUWH-18DP57,640----견적의뢰 / 주문
    VUWH-18EP60,500----견적의뢰 / 주문
    VUWH-20DP91,300----견적의뢰 / 주문
    VUWH-20EP104,500----견적의뢰 / 주문
    VUWH-22EP104,720----견적의뢰 / 주문
    VUWH-22FP135,300----견적의뢰 / 주문
    VUWH-25EP111,100----견적의뢰 / 주문
    VUWH-25FP105,820----견적의뢰 / 주문
    VUWH-3.2AP18,260----견적의뢰 / 주문
    VUWH-3.2BP20,460----견적의뢰 / 주문
    VUWH-6.35AP16,500----견적의뢰 / 주문
    VUWH-6.35BP17,380----견적의뢰 / 주문
    VUWH-6.35CP22,220----견적의뢰 / 주문
    VUWH-6.35DP29,920----견적의뢰 / 주문
    VUWH-7.93AP18,920----견적의뢰 / 주문
    VUWH-7.93BP22,220----견적의뢰 / 주문
    VUWH-9.52AP21,120----견적의뢰 / 주문
    VUWH-9.52BP23,760----견적의뢰 / 주문
    VUWH-9.52CP26,620----견적의뢰 / 주문
    VUWH-9.52DP32,120----견적의뢰 / 주문
    VUWH-12.7BP34,540----견적의뢰 / 주문
    VUWH-12.7CP35,860----견적의뢰 / 주문
    VUWH-12.7DP39,600----견적의뢰 / 주문
    VUWH-12.7EP50,820----견적의뢰 / 주문
    VUWH-19.05EP60,500----견적의뢰 / 주문
    VUWH-25.4FP105,820----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
