HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 하프유니온(NPT)
V-Lok피팅

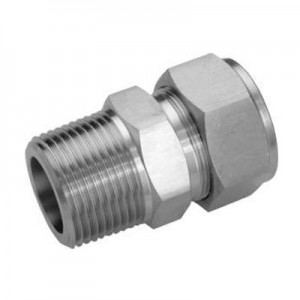

V-Lok 하프유니온(NPT)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    69건 중 1~69건 표시

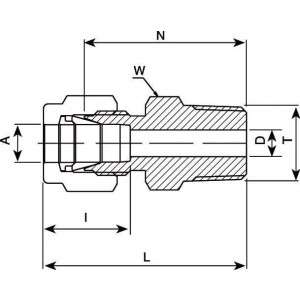

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)    		N
    (mm)    		L
    (mm)    		I
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)    		N
    (mm)    		L
    (mm)    		I
    (mm)
    VUWH-3AN튜브(밀리사이즈)와 NPT수나사31/8NPT2.41223.930.512.9
    VUWH-3BN튜브(밀리사이즈)와 NPT수나사31/4NPT2.4142935.612.9
    VUWH-4AN튜브(밀리사이즈)와 NPT수나사41/8NPT2.41224.631.213.7
    VUWH-4BN튜브(밀리사이즈)와 NPT수나사41/4NPT2.41429.736.313.7
    VUWH-6AN튜브(밀리사이즈)와 NPT수나사61/8NPT4.81425.432.815.3
    VUWH-6BN튜브(밀리사이즈)와 NPT수나사61/4NPT4.81430.537.915.3
    VUWH-6CN튜브(밀리사이즈)와 NPT수나사63/8NPT4.8183138.415.3
    VUWH-6DN튜브(밀리사이즈)와 NPT수나사61/2NPT4.82237.344.715.3
    VUWH-8AN튜브(밀리사이즈)와 NPT수나사81/8NPT4.81526.734.216.2
    VUWH-8BN튜브(밀리사이즈)와 NPT수나사81/4NPT6.41531.238.716.2
    VUWH-8CN튜브(밀리사이즈)와 NPT수나사83/8NPT6.41831.839.316.2
    VUWH-8DN튜브(밀리사이즈)와 NPT수나사81/2NPT6.42238.145.616.2
    VUWH-10AN튜브(밀리사이즈)와 NPT수나사101/8NPT4.81828.736.317.2
    VUWH-10BN튜브(밀리사이즈)와 NPT수나사101/4NPT7.91833.340.917.2
    VUWH-10CN튜브(밀리사이즈)와 NPT수나사103/8NPT7.91833.340.917.2
    VUWH-10DN튜브(밀리사이즈)와 NPT수나사101/2NPT7.92238.946.517.2
    VUWH-10EN튜브(밀리사이즈)와 NPT수나사103/4NPT7.92740.44817.2
    VUWH-12AN튜브(밀리사이즈)와 NPT수나사121/8NPT4.82228.738.822.8
    VUWH-12BN튜브(밀리사이즈)와 NPT수나사121/4NPT7.12233.343.422.8
    VUWH-12CN튜브(밀리사이즈)와 NPT수나사123/8NPT9.52233.343.422.8
    VUWH-12DN튜브(밀리사이즈)와 NPT수나사121/2NPT9.52238.94922.8
    VUWH-12EN튜브(밀리사이즈)와 NPT수나사123/4NPT9.52740.450.522.8
    VUWH-14BN튜브(밀리사이즈)와 NPT수나사141/4NPT7.1243444.124.4
    VUWH-14CN튜브(밀리사이즈)와 NPT수나사143/8NPT9.5243444.124.4
    VUWH-14DN튜브(밀리사이즈)와 NPT수나사141/2NPT112438.94924.4
    VUWH-15DN튜브(밀리사이즈)와 NPT수나사151/2NPT122438.94924.4
    VUWH-16CN튜브(밀리사이즈)와 NPT수나사163/8NPT9.5243444.124.4
    VUWH-16DN튜브(밀리사이즈)와 NPT수나사161/2NPT11.92438.94924.4
    VUWH-16EN튜브(밀리사이즈)와 NPT수나사163/4NPT12.72740.450.524.4
    VUWH-18DN튜브(밀리사이즈)와 NPT수나사181/2NPT11.92740.450.524.4
    VUWH-18EN튜브(밀리사이즈)와 NPT수나사183/4NPT15.12740.450.524.4
    VUWH-20DN튜브(밀리사이즈)와 NPT수나사201/2NPT11.93042.252.326
    VUWH-20EN튜브(밀리사이즈)와 NPT수나사203/4NPT15.93042.252.326
    VUWH-22EN튜브(밀리사이즈)와 NPT수나사223/4NPT15.93042.252.326
    VUWH-22FN튜브(밀리사이즈)와 NPT수나사221NPT18.3354757.126
    VUWH-25DN튜브(밀리사이즈)와 NPT수나사251/2NPT11.93545.257.531.3
    VUWH-25EN튜브(밀리사이즈)와 NPT수나사253/4NPT15.93545.257.531.3
    VUWH-25FN튜브(밀리사이즈)와 NPT수나사251NPT21.8355062.331.3
    VUWH-1.6AN튜브(인치사이즈)와 NPT수나사1.61/8NPT1.311.122.3526.28.6
    VUWH-3.2AN튜브(인치사이즈)와 NPT수나사3.21/8NPT2.311.123.930.512.7
    VUWH-3.2BN튜브(인치사이즈)와 NPT수나사3.21/4NPT2.314.32935.612.7
    VUWH-4.8AN튜브(인치사이즈)와 NPT수나사4.81/8NPT3.111.124.631.213.7
    VUWH-4.8BN튜브(인치사이즈)와 NPT수나사4.81/4NPT3.114.329.736.313.7
    VUWH-6.35AN튜브(인치사이즈)와 NPT수나사6.351/8NPT4.812.725.432.815.2
    VUWH-6.35BN튜브(인치사이즈)와 NPT수나사6.351/4NPT4.814.330.537.915.2
    VUWH-6.35CN튜브(인치사이즈)와 NPT수나사6.353/8NPT4.817.53138.415.2
    VUWH-6.35DN튜브(인치사이즈)와 NPT수나사6.351/2NPT4.822.237.344.715.2
    VUWH-7.93AN튜브(인치사이즈)와 NPT수나사7.931/8NPT4.814.326.73416.2
    VUWH-7.93BN튜브(인치사이즈)와 NPT수나사7.931/4NPT6.414.331.238.616.2
    VUWH-9.52AN튜브(인치사이즈)와 NPT수나사9.521/8NPT4.815.927.935.316.8
    VUWH-9.52BN튜브(인치사이즈)와 NPT수나사9.521/4NPT7.115.932.539.916.8
    VUWH-9.52CN튜브(인치사이즈)와 NPT수나사9.523/8NPT7.117.532.539.916.8
    VUWH-9.52DN튜브(인치사이즈)와 NPT수나사9.521/2NPT7.122.238.946.216.8
    VUWH-9.52EN튜브(인치사이즈)와 NPT수나사9.523/4NPT7.12740.447.816.8
    VUWH-12.7AN튜브(인치사이즈)와 NPT수나사12.71/8NPT4.820.628.738.922.9
    VUWH-12.7BN튜브(인치사이즈)와 NPT수나사12.71/4NPT7.120.633.343.422.9
    VUWH-12.7CN튜브(인치사이즈)와 NPT수나사12.73/8NPT9.620.633.343.422.9
    VUWH-12.7DN튜브(인치사이즈)와 NPT수나사12.71/2NPT10.422.238.94922.9
    VUWH-12.7EN튜브(인치사이즈)와 NPT수나사12.73/4NPT10.42740.450.522.9
    VUWH-12.7FN튜브(인치사이즈)와 NPT수나사12.71NPT10.434.94757.222.9
    VUWH-15.88CN튜브(인치사이즈)와 NPT수나사15.883/8NPT9.623.83444.224.4
    VUWH-15.88DN튜브(인치사이즈)와 NPT수나사15.881/2NPT11.923.838.94924.4
    VUWH-15.88EN튜브(인치사이즈)와 NPT수나사15.883/4NPT12.72740.450.524.4
    VUWH-19.05DN튜브(인치사이즈)와 NPT수나사19.051/2NPT11.92740.450.524.4
    VUWH-19.05EN튜브(인치사이즈)와 NPT수나사19.053/4NPT15.82740.450.524.4
    VUWH-19.05FN튜브(인치사이즈)와 NPT수나사19.051NPT15.834.94757.224.4
    VUWH-22.22EN튜브(인치사이즈)와 NPT수나사22.223/4NPT18.330.240.450.525.9
    VUWH-25.4EN튜브(인치사이즈)와 NPT수나사25.43/4NPT15.834.945.257.431.2
    VUWH-25.4FN튜브(인치사이즈)와 NPT수나사25.41NPT22.334.95062.231.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWH-3ANP18,260----견적의뢰 / 주문
    VUWH-3BNP20,460----견적의뢰 / 주문
    VUWH-4ANP18,260----견적의뢰 / 주문
    VUWH-4BNP20,460----견적의뢰 / 주문
    VUWH-6ANP16,500----견적의뢰 / 주문
    VUWH-6BNP17,380----견적의뢰 / 주문
    VUWH-6CNP22,220----견적의뢰 / 주문
    VUWH-6DNP29,920----견적의뢰 / 주문
    VUWH-8ANP18,920----견적의뢰 / 주문
    VUWH-8BNP22,220----견적의뢰 / 주문
    VUWH-8CNP24,640----견적의뢰 / 주문
    VUWH-8DNP31,900----견적의뢰 / 주문
    VUWH-10ANP21,120----견적의뢰 / 주문
    VUWH-10BNP23,760----견적의뢰 / 주문
    VUWH-10CNP26,620----견적의뢰 / 주문
    VUWH-10DNP32,120----견적의뢰 / 주문
    VUWH-10ENP40,920----견적의뢰 / 주문
    VUWH-12ANP42,240----견적의뢰 / 주문
    VUWH-12BNP34,540----견적의뢰 / 주문
    VUWH-12CNP35,860----견적의뢰 / 주문
    VUWH-12DNP39,600----견적의뢰 / 주문
    VUWH-12ENP50,820----견적의뢰 / 주문
    VUWH-14BNP40,040----견적의뢰 / 주문
    VUWH-14CNP39,600----견적의뢰 / 주문
    VUWH-14DNP42,460----견적의뢰 / 주문
    VUWH-15DNP43,560----견적의뢰 / 주문
    VUWH-16CNP40,920----견적의뢰 / 주문
    VUWH-16DNP44,220----견적의뢰 / 주문
    VUWH-16ENP54,780----견적의뢰 / 주문
    VUWH-18DNP57,640----견적의뢰 / 주문
    VUWH-18ENP60,500----견적의뢰 / 주문
    VUWH-20DNP91,300----견적의뢰 / 주문
    VUWH-20ENP104,500----견적의뢰 / 주문
    VUWH-22ENP104,720----견적의뢰 / 주문
    VUWH-22FNP135,300----견적의뢰 / 주문
    VUWH-25DNP105,820----견적의뢰 / 주문
    VUWH-25ENP111,100----견적의뢰 / 주문
    VUWH-25FNP105,820----견적의뢰 / 주문
    VUWH-1.6ANP27,500----견적의뢰 / 주문
    VUWH-3.2ANP18,260----견적의뢰 / 주문
    VUWH-3.2BNP20,460----견적의뢰 / 주문
    VUWH-4.8ANP18,260----견적의뢰 / 주문
    VUWH-4.8BNP20,460----견적의뢰 / 주문
    VUWH-6.35ANP16,500----견적의뢰 / 주문
    VUWH-6.35BNP17,380----견적의뢰 / 주문
    VUWH-6.35CNP22,220----견적의뢰 / 주문
    VUWH-6.35DNP29,920----견적의뢰 / 주문
    VUWH-7.93ANP18,920----견적의뢰 / 주문
    VUWH-7.93BNP18,260----견적의뢰 / 주문
    VUWH-9.52ANP21,120----견적의뢰 / 주문
    VUWH-9.52BNP23,760----견적의뢰 / 주문
    VUWH-9.52CNP26,620----견적의뢰 / 주문
    VUWH-9.52DNP32,120----견적의뢰 / 주문
    VUWH-9.52ENP40,920----견적의뢰 / 주문
    VUWH-12.7ANP42,240----견적의뢰 / 주문
    VUWH-12.7BNP34,540----견적의뢰 / 주문
    VUWH-12.7CNP35,860----견적의뢰 / 주문
    VUWH-12.7DNP39,600----견적의뢰 / 주문
    VUWH-12.7ENP50,820----견적의뢰 / 주문
    VUWH-12.7FNP99,000----견적의뢰 / 주문
    VUWH-15.88CNP40,920----견적의뢰 / 주문
    VUWH-15.88DNP44,220----견적의뢰 / 주문
    VUWH-15.88ENP54,780----견적의뢰 / 주문
    VUWH-19.05DNP57,640----견적의뢰 / 주문
    VUWH-19.05ENP60,500----견적의뢰 / 주문
    VUWH-19.05FNP93,280----견적의뢰 / 주문
    VUWH-22.22ENP104,720----견적의뢰 / 주문
    VUWH-25.4ENP111,100----견적의뢰 / 주문
    VUWH-25.4FNP105,820----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
