HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 스트레이트유니온
V-Lok피팅

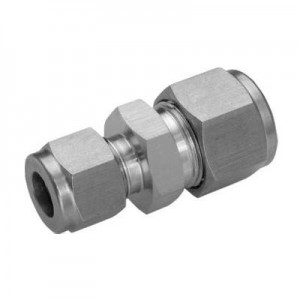

V-Lok 스트레이트유니온
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    58건 중 1~58건 표시

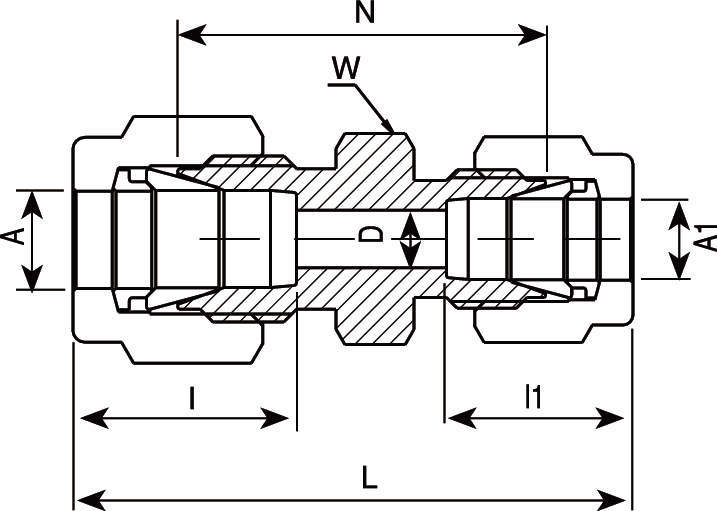

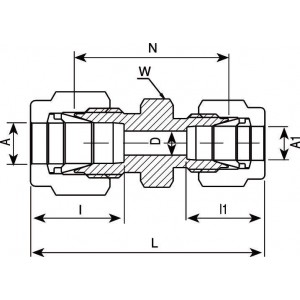

    형식타입A
    호칭경    		A1
    호칭경    		D
    (mm)    		W
    (mm)
    형식타입A
    호칭경    		A1
    호칭경    		D
    (mm)    		W
    (mm)
    VUWF-3×2튜브(밀리사이즈)와 튜브(밀리사이즈)321.712
    VUWF-6×2튜브(밀리사이즈)와 튜브(밀리사이즈)621.714
    VUWF-6×3튜브(밀리사이즈)와 튜브(밀리사이즈)632.314
    VUWF-6×4튜브(밀리사이즈)와 튜브(밀리사이즈)642.314
    VUWF-8×6튜브(밀리사이즈)와 튜브(밀리사이즈)864.815
    VUWF-10×6튜브(밀리사이즈)와 튜브(밀리사이즈)1064.818
    VUWF-10×8튜브(밀리사이즈)와 튜브(밀리사이즈)1086.418
    VUWF-12×6튜브(밀리사이즈)와 튜브(밀리사이즈)1264.822
    VUWF-12×8튜브(밀리사이즈)와 튜브(밀리사이즈)1286.422
    VUWF-12×10튜브(밀리사이즈)와 튜브(밀리사이즈)12107.922
    VUWF-16×10튜브(밀리사이즈)와 튜브(밀리사이즈)16107.924
    VUWF-16×12튜브(밀리사이즈)와 튜브(밀리사이즈)16129.524
    VUWF-18×12튜브(밀리사이즈)와 튜브(밀리사이즈)18129.527
    VUWF-25×18튜브(밀리사이즈)와 튜브(밀리사이즈)251815.135
    VUWF-25×20튜브(밀리사이즈)와 튜브(밀리사이즈)252015.935
    VUWF-6.35×2튜브(밀리사이즈)와 튜브(인치사이즈)2-1.714
    VUWF-3.2×3튜브(밀리사이즈)와 튜브(인치사이즈)3-2.312
    VUWF-4×3.2튜브(밀리사이즈)와 튜브(인치사이즈)4-2.412
    VUWF-6.35×4튜브(밀리사이즈)와 튜브(인치사이즈)4-2.414
    VUWF-6×3.2튜브(밀리사이즈)와 튜브(인치사이즈)6-2.414
    VUWF-6.35×6튜브(밀리사이즈)와 튜브(인치사이즈)6-4.814
    VUWF-7.93×6튜브(밀리사이즈)와 튜브(인치사이즈)6-4.814
    VUWF-8×3.2튜브(밀리사이즈)와 튜브(인치사이즈)8-2.415
    VUWF-8×6.35튜브(밀리사이즈)와 튜브(인치사이즈)8-4.815
    VUWF-9.52×8튜브(밀리사이즈)와 튜브(인치사이즈)8-6.416
    VUWF-10×3.2튜브(밀리사이즈)와 튜브(인치사이즈)10-2.418
    VUWF-10×6.35튜브(밀리사이즈)와 튜브(인치사이즈)10-4.818
    VUWF-10×7.93튜브(밀리사이즈)와 튜브(인치사이즈)10-6.418
    VUWF-10×9.52튜브(밀리사이즈)와 튜브(인치사이즈)10-7.118
    VUWF-12×7.93튜브(밀리사이즈)와 튜브(인치사이즈)12-6.422
    VUWF-12×9.52튜브(밀리사이즈)와 튜브(인치사이즈)12-7.122
    VUWF-12.7×12튜브(밀리사이즈)와 튜브(인치사이즈)12-9.522
    VUWF-15×12.7튜브(밀리사이즈)와 튜브(인치사이즈)15-10.424
    VUWF-16×15.88튜브(밀리사이즈)와 튜브(인치사이즈)16-12.724
    VUWF-19.05×18튜브(밀리사이즈)와 튜브(인치사이즈)18-15.127
    VUWF-3.2×1.6튜브(인치사이즈)와 튜브(인치사이즈)3.21.61.311.1
    VUWF-4.8×1.6튜브(인치사이즈)와 튜브(인치사이즈)4.81.61.311.1
    VUWF-4.8×3.2튜브(인치사이즈)와 튜브(인치사이즈)4.83.22.311.1
    VUWF-6.35×1.6튜브(인치사이즈)와 튜브(인치사이즈)6.351.61.312.7
    VUWF-6.35×3.2튜브(인치사이즈)와 튜브(인치사이즈)6.353.22.312.7
    VUWF-6.35×4.8튜브(인치사이즈)와 튜브(인치사이즈)6.354.83.112.7
    VUWF-7.93×3.2튜브(인치사이즈)와 튜브(인치사이즈)7.933.22.314.3
    VUWF-7.93×6.35튜브(인치사이즈)와 튜브(인치사이즈)7.936.354.814.3
    VUWF-9.52×1.6튜브(인치사이즈)와 튜브(인치사이즈)9.521.61.315.9
    VUWF-9.52×3.2튜브(인치사이즈)와 튜브(인치사이즈)9.523.22.315.9
    VUWF-9.52×6.35튜브(인치사이즈)와 튜브(인치사이즈)9.526.354.815.9
    VUWF-9.52×7.93튜브(인치사이즈)와 튜브(인치사이즈)9.527.936.3515.9
    VUWF-12.7×3.2튜브(인치사이즈)와 튜브(인치사이즈)12.73.22.320.6
    VUWF-12.7×6.35튜브(인치사이즈)와 튜브(인치사이즈)12.76.354.820.6
    VUWF-12.7×9.52튜브(인치사이즈)와 튜브(인치사이즈)12.79.527.120.6
    VUWF-15.88×9.52튜브(인치사이즈)와 튜브(인치사이즈)15.889.527.123.8
    VUWF-15.88×12.7튜브(인치사이즈)와 튜브(인치사이즈)15.8812.710.423.8
    VUWF-19.05×6.35튜브(인치사이즈)와 튜브(인치사이즈)19.056.354.827
    VUWF-19.05×9.52튜브(인치사이즈)와 튜브(인치사이즈)19.059.527.127
    VUWF-19.05×12.7튜브(인치사이즈)와 튜브(인치사이즈)19.0512.710.427
    VUWF-19.05×15.88튜브(인치사이즈)와 튜브(인치사이즈)19.0515.8812.727
    VUWF-25.4×12.7튜브(인치사이즈)와 튜브(인치사이즈)25.412.710.434.9
    VUWF-25.4×19.05튜브(인치사이즈)와 튜브(인치사이즈)25.419.0515.834.9
    형식N
    (mm)    		L
    (mm)    		I
    (mm)    		I1
    (mm)
    형식N
    (mm)    		L
    (mm)    		I
    (mm)    		I1
    (mm)
    VUWF-3×222.135.312.912.9
    VUWF-6×224.638.615.312.9
    VUWF-6×324.638.615.312.9
    VUWF-6×425.439.415.313.7
    VUWF-8×627.442.316.215.3
    VUWF-10×629.544.517.215.3
    VUWF-10×83045.117.216.2
    VUWF-12×629.54722.815.3
    VUWF-12×830.247.822.816.2
    VUWF-12×103148.722.817.2
    VUWF-16×1031.849.524.417.2
    VUWF-16×1231.85224.422.8
    VUWF-18×1233.353.524.422.8
    VUWF-25×1838.66131.324.4
    VUWF-25×2039.962.331.326
    VUWF-6.35×22438.612.915.2
    VUWF-3.2×322.135.212.912.7
    VUWF-4×3.223.436.513.712.7
    VUWF-6.35×425.439.413.715.2
    VUWF-6×3.224.638.515.312.7
    VUWF-6.35×626.24115.315.2
    VUWF-7.93×627.442.315.316.2
    VUWF-8×3.225.939.916.212.7
    VUWF-8×6.3527.442.316.215.2
    VUWF-9.52×829.544.316.216.8
    VUWF-10×3.227.741.817.212.7
    VUWF-10×6.3529.544.517.215.2
    VUWF-10×7.933045.117.216.2
    VUWF-10×9.52314617.216.8
    VUWF-12×7.9330.247.822.816.2
    VUWF-12×9.523148.422.816.8
    VUWF-12.7×123151.222.822.9
    VUWF-15×12.731.852.124.422.9
    VUWF-16×15.8831.85224.424.4
    VUWF-19.05×1833.353.524.424.4
    VUWF-3.2×1.620.63112.78.6
    VUWF-4.8×1.621.832.313.78.6
    VUWF-4.8×3.223.436.613.712.7
    VUWF-6.35×1.623.134.315.28.6
    VUWF-6.35×3.224.638.615.212.7
    VUWF-6.35×4.825.439.415.213.7
    VUWF-7.93×3.225.739.616.312.7
    VUWF-7.93×6.3527.442.216.315.2
    VUWF-9.52×1.625.436.616.88.6
    VUWF-9.52×3.226.940.916.812.7
    VUWF-9.52×6.3528.543.216.815.2
    VUWF-9.52×7.9329.544.216.816.3
    VUWF-12.7×3.228.445.222.912.7
    VUWF-12.7×6.3529.54722.915.2
    VUWF-12.7×9.523148.522.916.8
    VUWF-15.88×9.5231.849.324.416.8
    VUWF-15.88×12.731.852.124.422.9
    VUWF-19.05×6.3531.849.324.415.2
    VUWF-19.05×9.5233.350.824.416.8
    VUWF-19.05×12.733.353.624.422.9
    VUWF-19.05×15.8833.353.624.424.4
    VUWF-25.4×12.738.160.531.222.9
    VUWF-25.4×19.0538.160.531.224.4
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWF-3×2P36,300----견적의뢰 / 주문
    VUWF-6×2P30,800----견적의뢰 / 주문
    VUWF-6×3P28,380----견적의뢰 / 주문
    VUWF-6×4P28,380----견적의뢰 / 주문
    VUWF-8×6P29,040----견적의뢰 / 주문
    VUWF-10×6P38,060----견적의뢰 / 주문
    VUWF-10×8P38,280----견적의뢰 / 주문
    VUWF-12×6P58,960----견적의뢰 / 주문
    VUWF-12×8P60,280----견적의뢰 / 주문
    VUWF-12×10P59,840----견적의뢰 / 주문
    VUWF-16×10P76,780----견적의뢰 / 주문
    VUWF-16×12P75,460----견적의뢰 / 주문
    VUWF-18×12P89,320----견적의뢰 / 주문
    VUWF-25×18P견적----견적의뢰 / 주문
    VUWF-25×20P견적----견적의뢰 / 주문
    VUWF-6.35×2P28,160----견적의뢰 / 주문
    VUWF-3.2×3P27,280----견적의뢰 / 주문
    VUWF-4×3.2P25,740----견적의뢰 / 주문
    VUWF-6.35×4P견적----견적의뢰 / 주문
    VUWF-6×3.2P28,160----견적의뢰 / 주문
    VUWF-6.35×6P26,620----견적의뢰 / 주문
    VUWF-7.93×6P31,240----견적의뢰 / 주문
    VUWF-8×3.2P견적----견적의뢰 / 주문
    VUWF-8×6.35P29,700----견적의뢰 / 주문
    VUWF-9.52×8P39,160----견적의뢰 / 주문
    VUWF-10×3.2P41,800----견적의뢰 / 주문
    VUWF-10×6.35P38,060----견적의뢰 / 주문
    VUWF-10×7.93P견적----견적의뢰 / 주문
    VUWF-10×9.52P38,060----견적의뢰 / 주문
    VUWF-12×7.93P견적----견적의뢰 / 주문
    VUWF-12×9.52P58,960----견적의뢰 / 주문
    VUWF-12.7×12P56,980----견적의뢰 / 주문
    VUWF-15×12.7P72,160----견적의뢰 / 주문
    VUWF-16×15.88P73,920----견적의뢰 / 주문
    VUWF-19.05×18P91,960----견적의뢰 / 주문
    VUWF-3.2×1.6P36,960----견적의뢰 / 주문
    VUWF-4.8×1.6P41,580----견적의뢰 / 주문
    VUWF-4.8×3.2P25,740----견적의뢰 / 주문
    VUWF-6.35×1.6P30,360----견적의뢰 / 주문
    VUWF-6.35×3.2P28,160----견적의뢰 / 주문
    VUWF-6.35×4.8P28,160----견적의뢰 / 주문
    VUWF-7.93×3.2P33,220----견적의뢰 / 주문
    VUWF-7.93×6.35P29,700----견적의뢰 / 주문
    VUWF-9.52×1.6P47,080----견적의뢰 / 주문
    VUWF-9.52×3.2P41,800----견적의뢰 / 주문
    VUWF-9.52×6.35P38,060----견적의뢰 / 주문
    VUWF-9.52×7.93P38,280----견적의뢰 / 주문
    VUWF-12.7×3.2P68,860----견적의뢰 / 주문
    VUWF-12.7×6.35P58,960----견적의뢰 / 주문
    VUWF-12.7×9.52P58,960----견적의뢰 / 주문
    VUWF-15.88×9.52P77,220----견적의뢰 / 주문
    VUWF-15.88×12.7P75,460----견적의뢰 / 주문
    VUWF-19.05×6.35P103,400----견적의뢰 / 주문
    VUWF-19.05×9.52P103,400----견적의뢰 / 주문
    VUWF-19.05×12.7P89,980----견적의뢰 / 주문
    VUWF-19.05×15.88P106,260----견적의뢰 / 주문
    VUWF-25.4×12.7P181,500----견적의뢰 / 주문
    VUWF-25.4×19.05P163,900----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
