상품 상세보기 : 소프트업소버 - 매그넘시리즈 자력보정형FMC45·조정형FMA／FML45시리즈

HOME > 동력전달주변기기 > 쇽업소버 > 소프트업소버 > 매그넘시리즈 자력보정형FMC45·조정형FMA／FML45시리즈

소프트업소버

매그넘시리즈 자력보정형FMC45·조정형FMA／FML45시리즈

후지라텍스(주) ( FUJILATEX )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


34건 중 1~34건 표시

형식	시리즈	외경 (mm)	스트로크 (mm)	등가질량 범위	취부
형식	시리즈	외경 (mm)	스트로크 (mm)	등가질량 범위	취부
FMC4525M1	자기조정식 스프링리턴	45	25	1	기본형(록크너트 1개있음)

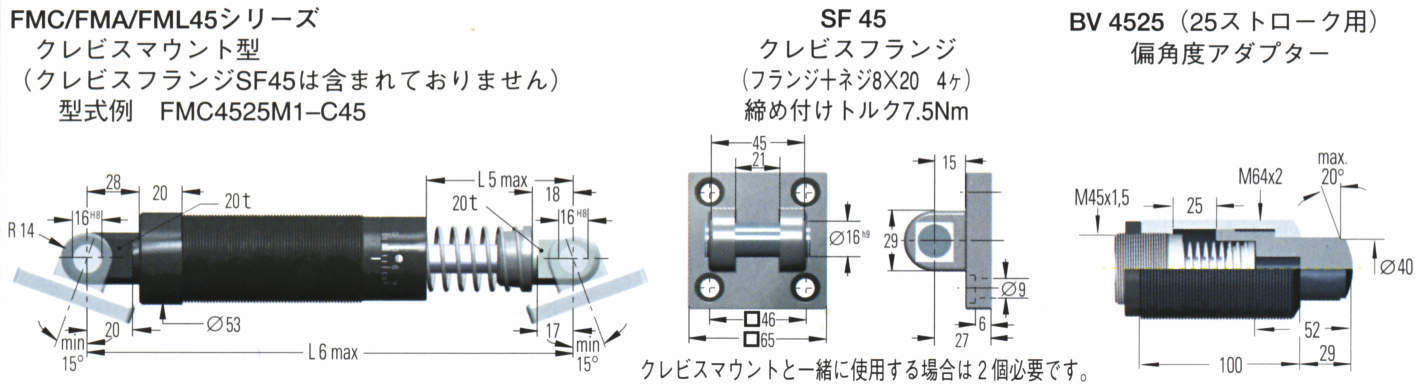

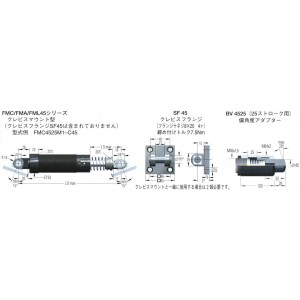

FMC4525M1-C45	자기조정식 스프링리턴	45	25	1	크레비스마운트형
FMC4525M2	자기조정식 스프링리턴	45	25	2	기본형(록크너트 1개있음)
FMC4525M2-C45	자기조정식 스프링리턴	45	25	2	크레비스마운트형
FMC4525M3	자기조정식 스프링리턴	45	25	3	기본형(록크너트 1개있음)
FMC4525M3-C45	자기조정식 스프링리턴	45	25	3	크레비스마운트형
FMC4525M4	자기조정식 스프링리턴	45	25	4	기본형(록크너트 1개있음)
FMC4525M4-C45	자기조정식 스프링리턴	45	25	4	크레비스마운트형
FMC4550M1	자기조정식 스프링리턴	45	50	1	기본형(록크너트 1개있음)
FMC4550M1-C45	자기조정식 스프링리턴	45	50	1	크레비스마운트형
FMC4550M2	자기조정식 스프링리턴	45	50	2	기본형(록크너트 1개있음)
FMC4550M2-C45	자기조정식 스프링리턴	45	50	2	크레비스마운트형
FMC4550M3	자기조정식 스프링리턴	45	50	3	기본형(록크너트 1개있음)
FMC4550M3-C45	자기조정식 스프링리턴	45	50	3	크레비스마운트형
FMC4550M4	자기조정식 스프링리턴	45	50	4	기본형(록크너트 1개있음)
FMC4550M4-C45	자기조정식 스프링리턴	45	50	4	크레비스마운트형
FMC4575M1	자기조정식 스프링리턴	45	75	1	기본형(록크너트 1개있음)
FMC4575M1-C45	자기조정식 스프링리턴	45	75	1	크레비스마운트형
FMC4575M2	자기조정식 스프링리턴	45	75	2	기본형(록크너트 1개있음)
FMC4575M2-C45	자기조정식 스프링리턴	45	75	2	크레비스마운트형
FMC4575M3	자기조정식 스프링리턴	45	75	3	기본형(록크너트 1개있음)
FMC4575M3-C45	자기조정식 스프링리턴	45	75	3	크레비스마운트형
FMC4575M4	자기조정식 스프링리턴	45	75	4	기본형(록크너트 1개있음)
FMC4575M4-C45	자기조정식 스프링리턴	45	75	4	크레비스마운트형
FMA4525M	조정식스프링리턴	45	25	-	기본형(록크너트 1개있음)
FMA4525M-C45	조정식스프링리턴	45	25	-	크레비스마운트형
FMA4550M	조정식스프링리턴	45	50	-	기본형(록크너트 1개있음)
FMA4550M-C45	조정식스프링리턴	45	50	-	크레비스마운트형
FMA4575M	조정식스프링리턴	45	75	-	기본형(록크너트 1개있음)
FMA4575M-C45	조정식스프링리턴	45	75	-	크레비스마운트형
FML4525M	조정식스프링리턴（低速충돌用）	45	25	-	기본형(록크너트 1개있음)
FML4525M-C45	조정식스프링리턴（低速충돌用）	45	25	-	크레비스마운트형
FML4550M	조정식스프링리턴（低速충돌用）	45	50	-	기본형(록크너트 1개있음)
FML4550M-C45	조정식스프링리턴（低速충돌用）	45	50	-	크레비스마운트형

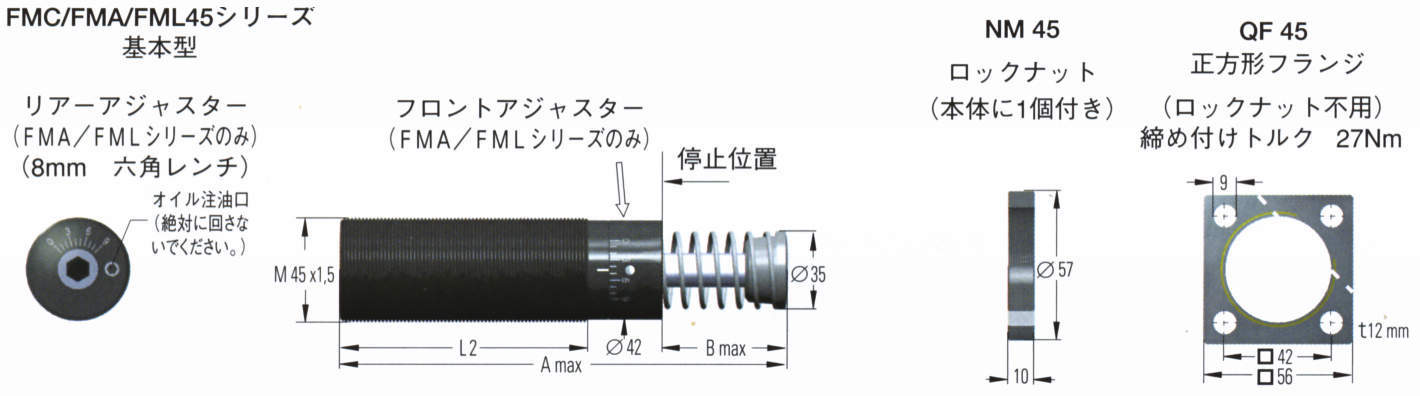

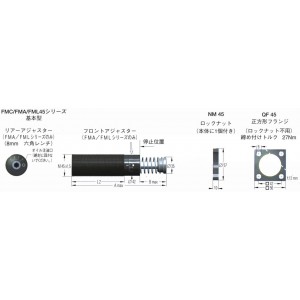

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	A max	B max	L1 min	L1 max	L2	L3	L5 max	L6 max
FMC4525M1	144.5	23.1	32	66	94.5	66	43	200
FMC4525M1-C45	144.5	23.1	32	66	94.5	66	43	200
FMC4525M2	144.5	23.1	32	66	94.5	66	43	200
FMC4525M2-C45	144.5	23.1	32	66	94.5	66	43	200
FMC4525M3	144.5	23.1	32	66	94.5	66	43	200
FMC4525M3-C45	144.5	23.1	32	66	94.5	66	43	200
FMC4525M4	144.5	23.1	32	66	94.5	66	43	200
FMC4525M4-C45	144.5	23.1	32	66	94.5	66	43	200
FMC4550M1	195.3	48.5	40	92	119.9	91	68	250
FMC4550M1-C45	195.3	48.5	40	92	119.9	91	68	250
FMC4550M2	195.3	48.5	40	92	119.9	91	68	250
FMC4550M2-C45	195.3	48.5	40	92	119.9	91	68	250
FMC4550M3	195.3	48.5	40	92	119.9	91	68	250
FMC4550M3-C45	195.3	48.5	40	92	119.9	91	68	250
FMC4550M4	195.3	48.5	40	92	119.9	91	68	250
FMC4550M4-C45	195.3	48.5	40	92	119.9	91	68	250
FMC4575M1	246.1	73.9	50	118	145.3	116	93	300
FMC4575M1-C45	246.1	73.9	50	118	145.3	116	93	300
FMC4575M2	246.1	73.9	50	118	145.3	116	93	300
FMC4575M2-C45	246.1	73.9	50	118	145.3	116	93	300
FMC4575M3	246.1	73.9	50	118	145.3	116	93	300
FMC4575M3-C45	246.1	73.9	50	118	145.3	116	93	300
FMC4575M4	246.1	73.9	50	118	145.3	116	93	300
FMC4575M4-C45	246.1	73.9	50	118	145.3	116	93	300
FMA4525M	144.5	23.1	32	66	94.5	66	43	200
FMA4525M-C45	144.5	23.1	32	66	94.5	66	43	200
FMA4550M	195.3	48.5	40	92	119.9	91	68	250
FMA4550M-C45	195.3	48.5	40	92	119.9	91	68	250
FMA4575M	246.1	73.9	50	118	145.3	116	93	300
FMA4575M-C45	246.1	73.9	50	118	145.3	116	93	300
FML4525M	144.5	23.1	32	66	94.5	66	43	200
FML4525M-C45	144.5	23.1	32	66	94.5	66	43	200
FML4550M	195.3	48.5	40	92	119.9	91	68	250
FML4550M-C45	195.3	48.5	40	92	119.9	91	68	250

형식	1회당 흡수에너지 (J)	피스톤로드	피스톤로드	최대허용 편각도 (o)	중량 (kg)
형식	1회당 흡수에너지 (J)	복귀력 (N)	복귀시간 (s)	최대허용 편각도 (o)	중량 (kg)
FMC4525M1	340	70-100	0.03	4	1.13
FMC4525M1-C45	340	70-100	0.03	4	1.13
FMC4525M2	340	70-100	0.03	4	1.13
FMC4525M2-C45	340	70-100	0.03	4	1.13
FMC4525M3	340	70-100	0.03	4	1.13
FMC4525M3-C45	340	70-100	0.03	4	1.13
FMC4525M4	340	70-100	0.03	4	1.13
FMC4525M4-C45	340	70-100	0.03	4	1.13
FMC4550M1	680	70-145	0.08	3	1.36
FMC4550M1-C45	680	70-145	0.08	3	1.36
FMC4550M2	680	70-145	0.08	3	1.36
FMC4550M2-C45	680	70-145	0.08	3	1.36
FMC4550M3	680	70-145	0.08	3	1.36
FMC4550M3-C45	680	70-145	0.08	3	1.36
FMC4550M4	680	70-145	0.08	3	1.36
FMC4550M4-C45	680	70-145	0.08	3	1.36
FMC4575M1	1020	50-180	0.11	2	1.59
FMC4575M1-C45	1020	50-180	0.11	2	1.59
FMC4575M2	1020	50-180	0.11	2	1.59
FMC4575M2-C45	1020	50-180	0.11	2	1.59
FMC4575M3	1020	50-180	0.11	2	1.59
FMC4575M3-C45	1020	50-180	0.11	2	1.59
FMC4575M4	1020	50-180	0.11	2	1.59
FMC4575M4-C45	1020	50-180	0.11	2	1.59
FMA4525M	390	70-100	0.03	4	1.13
FMA4525M-C45	390	70-100	0.03	4	1.13
FMA4550M	780	70-145	0.08	3	1.36
FMA4550M-C45	780	70-145	0.08	3	1.36
FMA4575M	1170	50-180	0.11	2	1.59
FMA4575M-C45	1170	50-180	0.11	2	1.59
FML4525M	390	70-100	0.03	4	1.13
FML4525M-C45	390	70-100	0.03	4	1.13
FML4550M	780	70-145	0.08	3	1.36
FML4550M-C45	780	70-145	0.08	3	1.36

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
FMC4525M1	P	715,000	-	-	-	-	견적의뢰 / 주문
FMC4525M1-C45	P	904,200	-	-	-	-	견적의뢰 / 주문
FMC4525M2	P	715,000	-	-	-	-	견적의뢰 / 주문
FMC4525M2-C45	P	904,200	-	-	-	-	견적의뢰 / 주문
FMC4525M3	P	715,000	-	-	-	-	견적의뢰 / 주문
FMC4525M3-C45	P	904,200	-	-	-	-	견적의뢰 / 주문
FMC4525M4	P	715,000	-	-	-	-	견적의뢰 / 주문
FMC4525M4-C45	P	904,200	-	-	-	-	견적의뢰 / 주문
FMC4550M1	P	752,400	-	-	-	-	견적의뢰 / 주문
FMC4550M1-C45	P	941,600	-	-	-	-	견적의뢰 / 주문
FMC4550M2	P	752,400	-	-	-	-	견적의뢰 / 주문
FMC4550M2-C45	P	941,600	-	-	-	-	견적의뢰 / 주문
FMC4550M3	P	752,400	-	-	-	-	견적의뢰 / 주문
FMC4550M3-C45	P	941,600	-	-	-	-	견적의뢰 / 주문
FMC4550M4	P	752,400	-	-	-	-	견적의뢰 / 주문
FMC4550M4-C45	P	941,600	-	-	-	-	견적의뢰 / 주문
FMC4575M1	P	789,800	-	-	-	-	견적의뢰 / 주문
FMC4575M1-C45	P	979,000	-	-	-	-	견적의뢰 / 주문
FMC4575M2	P	789,800	-	-	-	-	견적의뢰 / 주문
FMC4575M2-C45	P	979,000	-	-	-	-	견적의뢰 / 주문
FMC4575M3	P	789,800	-	-	-	-	견적의뢰 / 주문
FMC4575M3-C45	P	979,000	-	-	-	-	견적의뢰 / 주문
FMC4575M4	P	789,800	-	-	-	-	견적의뢰 / 주문
FMC4575M4-C45	P	979,000	-	-	-	-	견적의뢰 / 주문
FMA4525M	P	783,200	-	-	-	-	견적의뢰 / 주문
FMA4525M-C45	P	972,400	-	-	-	-	견적의뢰 / 주문
FMA4550M	P	820,600	-	-	-	-	견적의뢰 / 주문
FMA4550M-C45	P	1,009,800	-	-	-	-	견적의뢰 / 주문
FMA4575M	P	860,200	-	-	-	-	견적의뢰 / 주문
FMA4575M-C45	P	1,049,400	-	-	-	-	견적의뢰 / 주문
FML4525M	P	853,600	-	-	-	-	견적의뢰 / 주문
FML4525M-C45	P	1,042,800	-	-	-	-	견적의뢰 / 주문
FML4550M	P	891,000	-	-	-	-	견적의뢰 / 주문
FML4550M-C45	P	1,080,200	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
