상품 상세보기 : 헬리컬아이솔레이터 - 헬리컬방진기 FHM시리즈

HOME > 동력전달주변기기 > 방진·제진기기 > 헬리컬아이솔레이터 > 헬리컬방진기 FHM시리즈

헬리컬아이솔레이터

헬리컬방진기 FHM시리즈

후지라텍스(주) ( FUJILATEX )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


68건 중 1~68건 표시

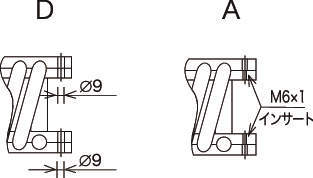

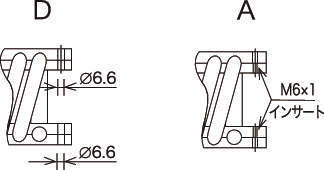

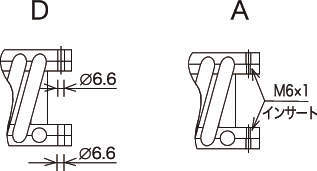

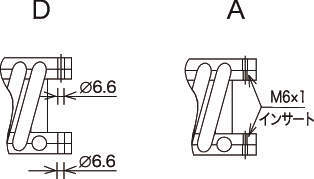

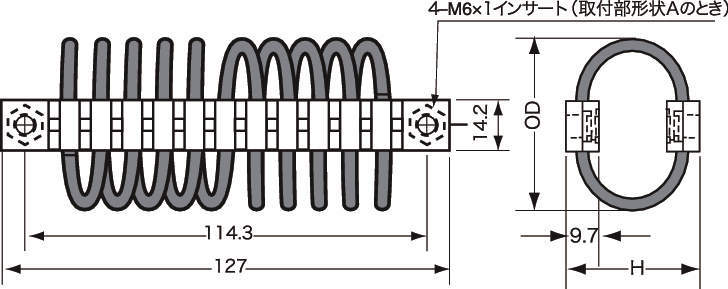

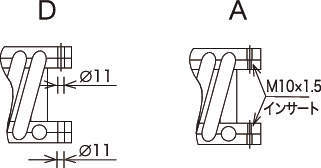

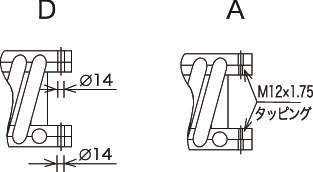

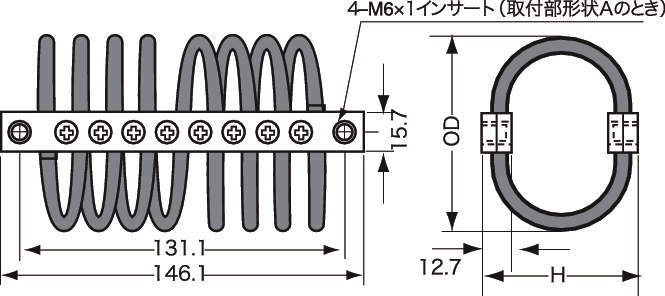

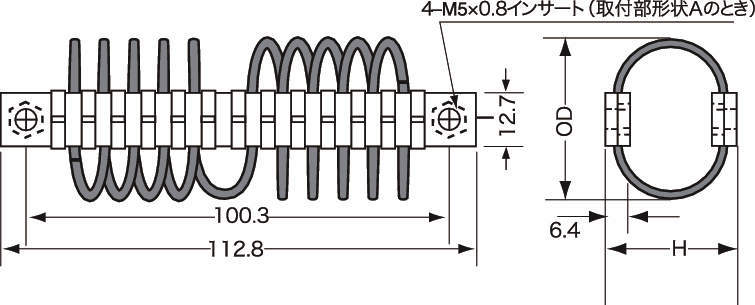

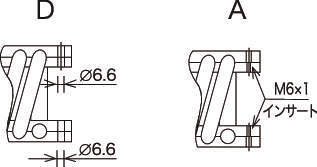

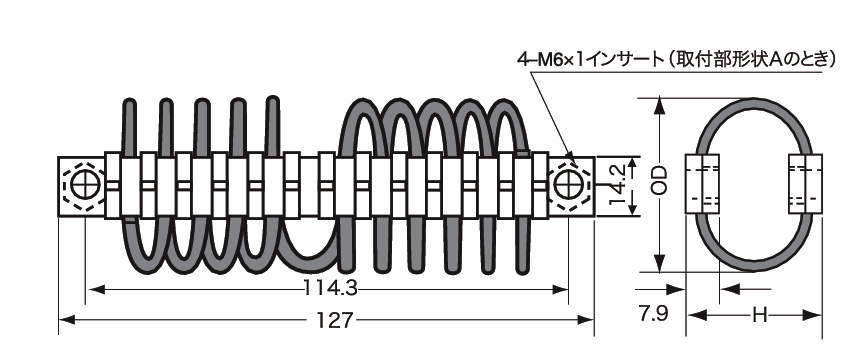

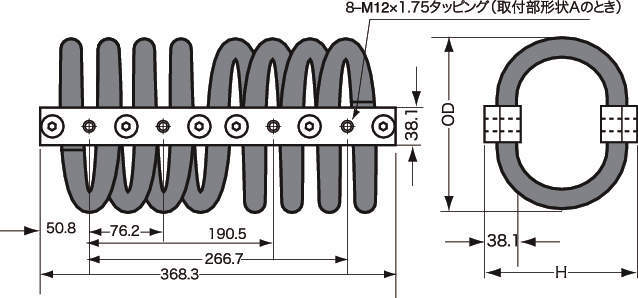

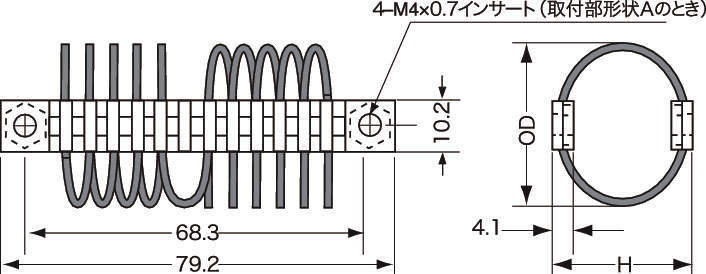

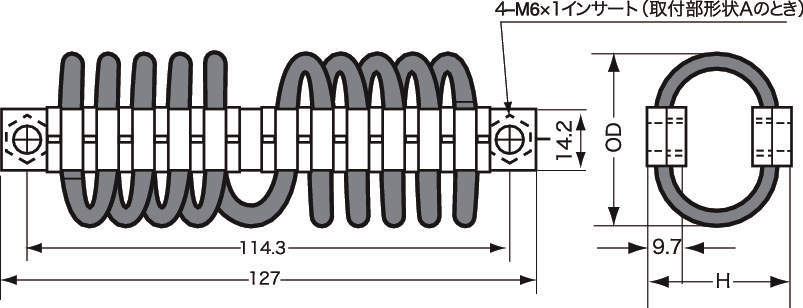

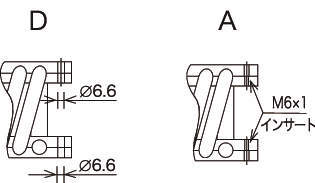

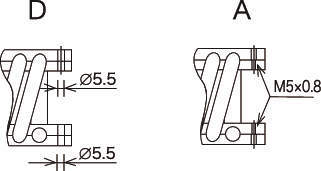

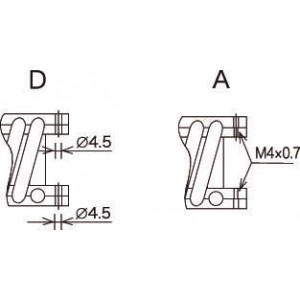

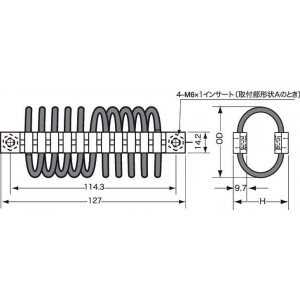

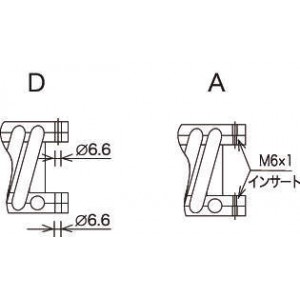

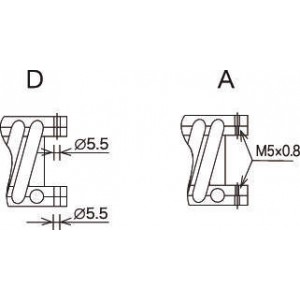

형식	표준 취부부 형상	치수 (mm)	치수 (mm)	치수 (mm)	취부부	취부부	최대굴곡 (mm)	최대굴곡 (mm)	최대굴곡 (mm)
형식	표준 취부부 형상	H	OD	전장	D	A	압축	전단및 롤	45°압축/롤
FHM10062-2-D	드릴홀	20.3	27.9	79.2	Φ4.5	-	10.2	10.2	17.8
FHM10062-3-D	드릴홀	25.4	30.5	79.2	Φ4.5	-	12.7	15.2	20.3
FHM10062-4-D	드릴홀	27.9	33	79.2	Φ4.5	-	15.2	17.8	22.9
FHM10062-6-D	드릴홀	33	38.1	79.2	Φ4.5	-	20.3	22.9	27.9
FHM10093-2-D	드릴홀	25.4	30.5	112.8	Φ5.5	-	7.6	10.2	15.2
FHM10093-3-D	드릴홀	27.9	33	112.8	Φ5.5	-	10.2	12.7	17.8
FHM10093-4-D	드릴홀	33	38.1	112.8	Φ5.5	-	12.7	15.2	27.9
FHM10093-6-D	드릴홀	38.1	43.2	112.8	Φ5.5	-	17.8	20.3	33
FHM10125-2-D	드릴홀	30.5	38.1	127	Φ6.6	-	10.2	12.7	25.4
FHM10125-3-D	드릴홀	33	40.6	127	Φ6.6	-	12.7	15.2	27.9
FHM10125-5-D	드릴홀	38.1	45.7	127	Φ6.6	-	17.8	20.3	33
FHM10156-1-D	드릴홀	30.5	40.6	127	Φ6.6	-	10.2	12.7	17.8
FHM10156-2-D	드릴홀	33	43.2	127	Φ6.6	-	12.7	15.2	20.3
FHM10156-3-D	드릴홀	38.1	48.3	127	Φ6.6	-	17.8	20.3	27.9
FHM10156-4-D	드릴홀	45.7	53.3	127	Φ6.6	-	22.9	27.9	35.6
FHM10187-1-D	드릴홀	30.5	35.6	127	Φ6.6	-	7.6	10.2	10.2
FHM10187-3-D	드릴홀	35.6	40.6	127	Φ6.6	-	10.2	12.7	17.8
FHM10187-5-D	드릴홀	40.6	45.7	127	Φ6.6	-	17.8	12.7	22.9
FHM08250-1-D	드릴홀	48.3	55.9	146.1	Φ6.6	-	15.2	20.3	38.1
FHM08250-2-D	드릴홀	54.1	63.5	146.1	Φ6.6	-	20.3	25.4	45.7
FHM08250-4-D	드릴홀	63.5	79.5	146.1	Φ6.6	-	27.9	40.6	58.4
FHM08250-6-D	드릴홀	66.8	95.3	146.1	Φ6.6	-	38.1	48.3	68.6
FHM08375-1-D	드릴홀	71.1	84.1	215.9	Φ6.6	-	25.4	25.4	38.1
FHM08375-3-D	드릴홀	76.2	104.9	215.9	Φ6.6	-	33	38.1	58.4
FHM08375-7-D	드릴홀	108	139.7	215.9	Φ6.6	-	55.9	55.9	114.3
FHM08500-2-D	드릴홀	88.9	104.9	215.9	Φ9	-	40.6	33	68.6
FHM08500-3-D	드릴홀	95.3	120.7	215.9	Φ9	-	43.2	38.1	81.3
FHM08500-5-D	드릴홀	124.5	143.5	215.9	Φ9	-	71.1	58.4	101.6
FHM08625-1-D	드릴홀	88.9	101.6	266.7	Φ11	-	30.5	30.5	45.7
FHM08625-3-D	드릴홀	109.2	134.6	266.7	Φ11	-	45.7	45.7	71.1
FHM08625-5-D	드릴홀	127	165.1	266.7	Φ11	-	63.5	63.5	91.4
FHM08875-1-D	드릴홀	133.4	139.7	368.3	Φ14	-	50.8	53.3	63.5
FHM08875-3-D	드릴홀	158.8	177.8	368.3	Φ14	-	76.2	73.7	96.5
FHM08875-4-D	드릴홀	190.5	209.6	368.3	Φ14	-	91.4	83.8	119.4
FHM10062-2-A	나사	20.3	27.9	79.2	-	M4×0.7	10.2	10.2	17.8
FHM10062-3-A	나사	25.4	30.5	79.2	-	M4×0.7	12.7	15.2	20.3
FHM10062-4-A	나사	27.9	33	79.2	-	M4×0.7	15.2	17.8	22.9
FHM10062-6-A	나사	33	38.1	79.2	-	M4×0.7	20.3	22.9	27.9
FHM10093-2-A	나사	25.4	30.5	112.8	-	M5×0.8	7.6	10.2	15.2
FHM10093-3-A	나사	27.9	33	112.8	-	M5×0.8	10.2	12.7	17.8
FHM10093-4-A	나사	33	38.1	112.8	-	M5×0.8	12.7	15.2	27.9
FHM10093-6-A	나사	38.1	43.2	112.8	-	M5×0.8	17.8	20.3	33
FHM10125-2-A	나사	30.5	38.1	127	-	M6×1	10.2	12.7	25.4
FHM10125-3-A	나사	33	40.6	127	-	M6×1	12.7	15.2	27.9
FHM10125-5-A	나사	38.1	45.7	127	-	M6×1	17.8	20.3	33
FHM10156-1-A	나사	30.5	40.6	127	-	M6×1	10.2	12.7	17.8
FHM10156-2-A	나사	33	43.2	127	-	M6×1	12.7	15.2	20.3
FHM10156-3-A	나사	38.1	48.3	127	-	M6×1	17.8	20.3	27.9
FHM10156-4-A	나사	45.7	53.3	127	-	M6×1	22.9	27.9	35.6
FHM10187-1-A	나사	30.5	35.6	127	-	M6×1	7.6	10.2	10.2
FHM10187-3-A	나사	35.6	40.6	127	-	M6×1	10.2	12.7	17.8
FHM10187-5-A	나사	40.6	45.7	127	-	M6×1	17.8	12.7	22.9
FHM08250-1-A	나사	48.3	55.9	146.1	-	M6×1	15.2	20.3	38.1
FHM08250-2-A	나사	54.1	63.5	146.1	-	M6×1	20.3	25.4	45.7
FHM08250-4-A	나사	63.5	79.5	146.1	-	M6×1	27.9	40.6	58.4
FHM08250-6-A	나사	66.8	95.3	146.1	-	M6×1	38.1	48.3	68.6
FHM08375-1-A	나사	71.1	84.1	215.9	-	M6×1	25.4	25.4	38.1
FHM08375-3-A	나사	76.2	104.9	215.9	-	M6×1	33	38.1	58.4
FHM08375-7-A	나사	108	139.7	215.9	-	M6×1	55.9	55.9	114.3
FHM08500-2-A	나사	88.9	104.9	215.9	-	M6×1	40.6	33	68.6
FHM08500-3-A	나사	95.3	120.7	215.9	-	M6×1	43.2	38.1	81.3
FHM08500-5-A	나사	124.5	143.5	215.9	-	M6×1	71.1	58.4	101.6
FHM08625-1-A	나사	88.9	101.6	266.7	-	M10×1.5	30.5	30.5	45.7
FHM08625-3-A	나사	109.2	134.6	266.7	-	M10×1.5	45.7	45.7	71.1
FHM08625-5-A	나사	127	165.1	266.7	-	M10×1.5	63.5	63.5	91.4
FHM08875-1-A	나사	133.4	139.7	368.3	-	M12×1.75	50.8	53.3	63.5
FHM08875-3-A	나사	158.8	177.8	368.3	-	M12×1.75	76.2	73.7	96.5
FHM08875-4-A	나사	190.5	209.6	368.3	-	M12×1.75	91.4	83.8	119.4

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
FHM10062-2-D	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10062-3-D	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10062-4-D	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10062-6-D	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10093-2-D	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10093-3-D	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10093-4-D	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10093-6-D	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10125-2-D	P	231,000	-	-	-	-	견적의뢰 / 주문
FHM10125-3-D	P	231,000	-	-	-	-	견적의뢰 / 주문
FHM10125-5-D	P	231,000	-	-	-	-	견적의뢰 / 주문
FHM10156-1-D	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10156-2-D	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10156-3-D	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10156-4-D	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10187-1-D	P	308,000	-	-	-	-	견적의뢰 / 주문
FHM10187-3-D	P	308,000	-	-	-	-	견적의뢰 / 주문
FHM10187-5-D	P	308,000	-	-	-	-	견적의뢰 / 주문
FHM08250-1-D	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08250-2-D	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08250-4-D	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08250-6-D	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08375-1-D	P	440,000	-	-	-	-	견적의뢰 / 주문
FHM08375-3-D	P	440,000	-	-	-	-	견적의뢰 / 주문
FHM08375-7-D	P	440,000	-	-	-	-	견적의뢰 / 주문
FHM08500-2-D	P	704,000	-	-	-	-	견적의뢰 / 주문
FHM08500-3-D	P	704,000	-	-	-	-	견적의뢰 / 주문
FHM08500-5-D	P	704,000	-	-	-	-	견적의뢰 / 주문
FHM08625-1-D	P	1,144,000	-	-	-	-	견적의뢰 / 주문
FHM08625-3-D	P	1,144,000	-	-	-	-	견적의뢰 / 주문
FHM08625-5-D	P	1,144,000	-	-	-	-	견적의뢰 / 주문
FHM08875-1-D	P	2,640,000	-	-	-	-	견적의뢰 / 주문
FHM08875-3-D	P	2,640,000	-	-	-	-	견적의뢰 / 주문
FHM08875-4-D	P	2,640,000	-	-	-	-	견적의뢰 / 주문
FHM10062-2-A	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10062-3-A	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10062-4-A	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10062-6-A	P	169,400	-	-	-	-	견적의뢰 / 주문
FHM10093-2-A	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10093-3-A	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10093-4-A	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10093-6-A	P	211,200	-	-	-	-	견적의뢰 / 주문
FHM10125-2-A	P	231,000	-	-	-	-	견적의뢰 / 주문
FHM10125-3-A	P	231,000	-	-	-	-	견적의뢰 / 주문
FHM10125-5-A	P	231,000	-	-	-	-	견적의뢰 / 주문
FHM10156-1-A	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10156-2-A	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10156-3-A	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10156-4-A	P	264,000	-	-	-	-	견적의뢰 / 주문
FHM10187-1-A	P	308,000	-	-	-	-	견적의뢰 / 주문
FHM10187-3-A	P	308,000	-	-	-	-	견적의뢰 / 주문
FHM10187-5-A	P	308,000	-	-	-	-	견적의뢰 / 주문
FHM08250-1-A	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08250-2-A	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08250-4-A	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08250-6-A	P	352,000	-	-	-	-	견적의뢰 / 주문
FHM08375-1-A	P	440,000	-	-	-	-	견적의뢰 / 주문
FHM08375-3-A	P	440,000	-	-	-	-	견적의뢰 / 주문
FHM08375-7-A	P	440,000	-	-	-	-	견적의뢰 / 주문
FHM08500-2-A	P	704,000	-	-	-	-	견적의뢰 / 주문
FHM08500-3-A	P	704,000	-	-	-	-	견적의뢰 / 주문
FHM08500-5-A	P	704,000	-	-	-	-	견적의뢰 / 주문
FHM08625-1-A	P	1,144,000	-	-	-	-	견적의뢰 / 주문
FHM08625-3-A	P	1,144,000	-	-	-	-	견적의뢰 / 주문
FHM08625-5-A	P	1,144,000	-	-	-	-	견적의뢰 / 주문
FHM08875-1-A	P	2,640,000	-	-	-	-	견적의뢰 / 주문
FHM08875-3-A	P	2,640,000	-	-	-	-	견적의뢰 / 주문
FHM08875-4-A	P	2,640,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
