HOME > 모터·감속기 > 감속기 > 하모닉드라이브 > 기어헤드타입 > 하모닉드라이브(기어헤드타입) CSF mini시리즈
기어헤드타입

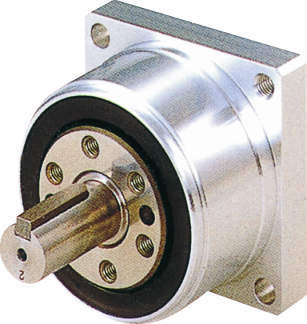

하모닉드라이브(기어헤드타입) CSF mini시리즈
(주)하모닉드라이브시스템 ( HARMONIC DRIVE )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    52건 중 1~52건 표시
    형식출력
    타입    		형번속도비입력2000r/min시의
    정격토르크
    (N · m)    		기동 · 정지시의
    허용피크토르크
    (N · m)    		평균부하토르크의
    허용최대치
    (N · m)
    형식출력
    타입    		형번속도비입력2000r/min시의
    정격토르크
    (N · m)    		기동 · 정지시의
    허용피크토르크
    (N · m)    		평균부하토르크의
    허용최대치
    (N · m)
    CSF-5-30-1U-CC축출력5300.250.50.38
    CSF-5-50-1U-CC축출력5500.40.90.53
    CSF-5-100-1U-CC축출력51000.61.40.94
    CSF-8-30-1U-CC축출력8300.91.81.4
    CSF-8-50-1U-CC축출력8501.83.32.3
    CSF-8-100-1U-CC축출력81002.44.83.3
    CSF-11-30-1U-CC축출력11302.24.53.4
    CSF-11-50-1U-CC축출력11503.58.35.5
    CSF-11-100-1U-CC축출력111005118.9
    CSF-14-30-1U-CC축출력1430496.8
    CSF-14-50-1U-CC축출력14505.4186.9
    CSF-14-80-1U-CC축출력14807.82311
    CSF-14-100-1U-CC축출력141007.82811
    CSF-5-30-1U-CC-F플랜지출력5300.250.50.38
    CSF-5-50-1U-CC-F플랜지출력5500.40.90.53
    CSF-5-100-1U-CC-F플랜지출력51000.61.40.94
    CSF-8-30-1U-CC-F플랜지출력8300.91.81.4
    CSF-8-50-1U-CC-F플랜지출력8501.83.32.3
    CSF-8-100-1U-CC-F플랜지출력81002.44.83.3
    CSF-11-30-1U-CC-F플랜지출력11302.24.53.4
    CSF-11-50-1U-CC-F플랜지출력11503.58.35.5
    CSF-11-100-1U-CC-F플랜지출력111005118.9
    CSF-14-30-1U-CC-F플랜지출력1430496.8
    CSF-14-50-1U-CC-F플랜지출력14505.4186.9
    CSF-14-80-1U-CC-F플랜지출력14807.82311
    CSF-14-100-1U-CC-F플랜지출력141007.82811
    CSF-5-30-2XH-J축출력5300.250.50.38
    CSF-5-50-2XH-J축출력5500.40.90.53
    CSF-5-100-2XH-J축출력51000.61.40.94
    CSF-8-30-2XH-J축출력8300.91.81.4
    CSF-8-50-2XH-J축출력8501.83.32.3
    CSF-8-100-2XH-J축출력81002.44.83.3
    CSF-11-30-2XH-J축출력11302.24.53.4
    CSF-11-50-2XH-J축출력11503.58.35.5
    CSF-11-100-2XH-J축출력111005118.9
    CSF-14-30-2XH-J축출력1430496.8
    CSF-14-50-2XH-J축출력14505.4186.9
    CSF-14-80-2XH-J축출력14807.82311
    CSF-14-100-2XH-J축출력141007.82811
    CSF-5-30-2XH-F플랜지출력5300.250.50.38
    CSF-5-50-2XH-F플랜지출력5500.40.90.53
    CSF-5-100-2XH-F플랜지출력51000.61.40.94
    CSF-8-30-2XH-F플랜지출력8300.91.81.4
    CSF-8-50-2XH-F플랜지출력8501.83.32.3
    CSF-8-100-2XH-F플랜지출력81002.44.83.3
    CSF-11-30-2XH-F플랜지출력11302.24.53.4
    CSF-11-50-2XH-F플랜지출력11503.58.35.5
    CSF-11-100-2XH-F플랜지출력111005118.9
    CSF-14-30-2XH-F플랜지출력1430496.8
    CSF-14-50-2XH-F플랜지출력14505.4186.9
    CSF-14-80-2XH-F플랜지출력14807.82311
    CSF-14-100-2XH-F플랜지출력141007.82811
    형식순간허용
    최대토르크
    (N · m)    		허용평균
    입력회전수
    (r/min)    		허용최고
    입력회전수
    (r/min)    		관성모멘트
    1/4GD2
    (kgcm2)
    형식순간허용
    최대토르크
    (N · m)    		허용평균
    입력회전수
    (r/min)    		허용최고
    입력회전수
    (r/min)    		관성모멘트
    1/4GD2
    (kgcm2)
    CSF-5-30-1U-CC0.96500100002.5×10^-4
    CSF-5-50-1U-CC1.86500100002.5×10^-4
    CSF-5-100-1U-CC2.76500100002.5×10^-4
    CSF-8-30-1U-CC3.3350085003.2×10^-3
    CSF-8-50-1U-CC6.6350085003.2×10^-3
    CSF-8-100-1U-CC9350085003.2×10^-3
    CSF-11-30-1U-CC8.5350085001.4×10^-2
    CSF-11-50-1U-CC17350085001.4×10^-2
    CSF-11-100-1U-CC25350085001.4×10^-2
    CSF-14-30-1U-CC17350085003.4×10^-2
    CSF-14-50-1U-CC35350085003.4×10^-2
    CSF-14-80-1U-CC47350085003.4×10^-2
    CSF-14-100-1U-CC54350085003.4×10^-2
    CSF-5-30-1U-CC-F0.96500100002.5×10^-4
    CSF-5-50-1U-CC-F1.86500100002.5×10^-4
    CSF-5-100-1U-CC-F2.76500100002.5×10^-4
    CSF-8-30-1U-CC-F3.3350085003.2×10^-3
    CSF-8-50-1U-CC-F6.6350085003.2×10^-3
    CSF-8-100-1U-CC-F9350085003.2×10^-3
    CSF-11-30-1U-CC-F8.5350085001.4×10^-2
    CSF-11-50-1U-CC-F17350085001.4×10^-2
    CSF-11-100-1U-CC-F25350085001.4×10^-2
    CSF-14-30-1U-CC-F17350085003.4×10^-2
    CSF-14-50-1U-CC-F35350085003.4×10^-2
    CSF-14-80-1U-CC-F47350085003.4×10^-2
    CSF-14-100-1U-CC-F54350085003.4×10^-2
    CSF-5-30-2XH-J0.96500100002.5×10^-4
    CSF-5-50-2XH-J1.86500100002.5×10^-4
    CSF-5-100-2XH-J2.76500100002.5×10^-4
    CSF-8-30-2XH-J3.3350085003.0×10^-3
    CSF-8-50-2XH-J6.6350085003.0×10^-3
    CSF-8-100-2XH-J9350085003.0×10^-3
    CSF-11-30-2XH-J8.5350085001.2×10^-2
    CSF-11-50-2XH-J17350085001.2×10^-2
    CSF-11-100-2XH-J25350085001.2×10^-2
    CSF-14-30-2XH-J17350085003.3×10^-2
    CSF-14-50-2XH-J35350085003.3×10^-2
    CSF-14-80-2XH-J47350085003.3×10^-2
    CSF-14-100-2XH-J54350085003.3×10^-2
    CSF-5-30-2XH-F0.96500100002.5×10^-4
    CSF-5-50-2XH-F1.86500100002.5×10^-4
    CSF-5-100-2XH-F2.76500100002.5×10^-4
    CSF-8-30-2XH-F3.3350085003.0×10^-3
    CSF-8-50-2XH-F6.6350085003.0×10^-3
    CSF-8-100-2XH-F9350085003.0×10^-3
    CSF-11-30-2XH-F8.5350085001.2×10^-2
    CSF-11-50-2XH-F17350085001.2×10^-2
    CSF-11-100-2XH-F25350085001.2×10^-2
    CSF-14-30-2XH-F17350085003.3×10^-2
    CSF-14-50-2XH-F35350085003.3×10^-2
    CSF-14-80-2XH-F47350085003.3×10^-2
    CSF-14-100-2XH-F54350085003.3×10^-2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    CSF-5-30-1U-CCP935,000----견적의뢰 / 주문
    CSF-5-50-1U-CCP935,000----견적의뢰 / 주문
    CSF-5-100-1U-CCP935,000----견적의뢰 / 주문
    CSF-8-30-1U-CCP1,243,000----견적의뢰 / 주문
    CSF-8-50-1U-CCP1,243,000----견적의뢰 / 주문
    CSF-8-100-1U-CCP1,243,000----견적의뢰 / 주문
    CSF-11-30-1U-CCP1,562,000----견적의뢰 / 주문
    CSF-11-50-1U-CCP1,562,000----견적의뢰 / 주문
    CSF-11-100-1U-CCP1,562,000----견적의뢰 / 주문
    CSF-14-30-1U-CCP1,661,000----견적의뢰 / 주문
    CSF-14-50-1U-CCP1,661,000----견적의뢰 / 주문
    CSF-14-80-1U-CCP1,661,000----견적의뢰 / 주문
    CSF-14-100-1U-CCP1,661,000----견적의뢰 / 주문
    CSF-5-30-1U-CC-FP935,000----견적의뢰 / 주문
    CSF-5-50-1U-CC-FP935,000----견적의뢰 / 주문
    CSF-5-100-1U-CC-FP935,000----견적의뢰 / 주문
    CSF-8-30-1U-CC-FP1,243,000----견적의뢰 / 주문
    CSF-8-50-1U-CC-FP1,243,000----견적의뢰 / 주문
    CSF-8-100-1U-CC-FP1,243,000----견적의뢰 / 주문
    CSF-11-30-1U-CC-FP1,562,000----견적의뢰 / 주문
    CSF-11-50-1U-CC-FP1,562,000----견적의뢰 / 주문
    CSF-11-100-1U-CC-FP1,562,000----견적의뢰 / 주문
    CSF-14-30-1U-CC-FP1,661,000----견적의뢰 / 주문
    CSF-14-50-1U-CC-FP1,661,000----견적의뢰 / 주문
    CSF-14-80-1U-CC-FP1,661,000----견적의뢰 / 주문
    CSF-14-100-1U-CC-FP1,661,000----견적의뢰 / 주문
    CSF-5-30-2XH-JP935,000----견적의뢰 / 주문
    CSF-5-50-2XH-JP935,000----견적의뢰 / 주문
    CSF-5-100-2XH-JP935,000----견적의뢰 / 주문
    CSF-8-30-2XH-JP1,243,000----견적의뢰 / 주문
    CSF-8-50-2XH-JP1,243,000----견적의뢰 / 주문
    CSF-8-100-2XH-JP1,243,000----견적의뢰 / 주문
    CSF-11-30-2XH-JP1,562,000----견적의뢰 / 주문
    CSF-11-50-2XH-JP1,562,000----견적의뢰 / 주문
    CSF-11-100-2XH-JP1,562,000----견적의뢰 / 주문
    CSF-14-30-2XH-JP1,661,000----견적의뢰 / 주문
    CSF-14-50-2XH-JP1,661,000----견적의뢰 / 주문
    CSF-14-80-2XH-JP1,661,000----견적의뢰 / 주문
    CSF-14-100-2XH-JP1,661,000----견적의뢰 / 주문
    CSF-5-30-2XH-FP935,000----견적의뢰 / 주문
    CSF-5-50-2XH-FP935,000----견적의뢰 / 주문
    CSF-5-100-2XH-FP935,000----견적의뢰 / 주문
    CSF-8-30-2XH-FP1,243,000----견적의뢰 / 주문
    CSF-8-50-2XH-FP1,243,000----견적의뢰 / 주문
    CSF-8-100-2XH-FP1,243,000----견적의뢰 / 주문
    CSF-11-30-2XH-FP1,562,000----견적의뢰 / 주문
    CSF-11-50-2XH-FP1,562,000----견적의뢰 / 주문
    CSF-11-100-2XH-FP1,562,000----견적의뢰 / 주문
    CSF-14-30-2XH-FP1,661,000----견적의뢰 / 주문
    CSF-14-50-2XH-FP1,661,000----견적의뢰 / 주문
    CSF-14-80-2XH-FP1,661,000----견적의뢰 / 주문
    CSF-14-100-2XH-FP1,661,000----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
