UPA형(범용형·슬리트조임)
(주)미요시기계 ( MIYOSHI )
|
공통사양
캐드자료
카탈로그
|
|
|
관련이미지 | |
상세사양 |
|
| 28건 중 1~28건 표시 | |

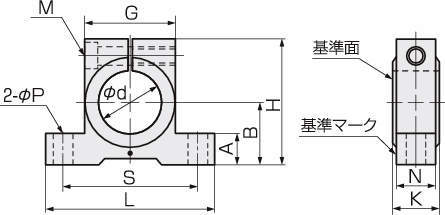

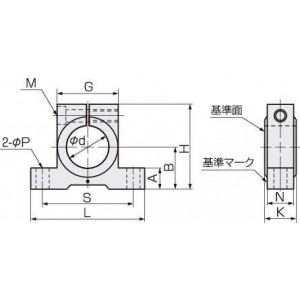

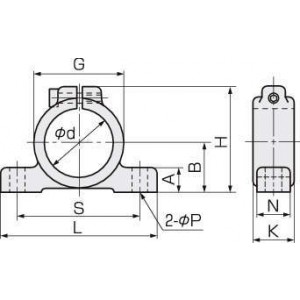

| 형식 | ΦdH7 | B ±0.02 | H | A | L | G | S | ΦP | K | N | 체결나사 M | 취부나사 |
| UPA-203 | 3 | 8 | 16 | 4 | 24 | 10 | 18 | 3.5 | 6 | 5.6 | M2.6 | M3×10L |
| UPA-204 | 4 | 8 | 16 | 4 | 24 | 10 | 18 | 3.5 | 6 | 5.6 | M2.6 | M3×10L |
| UPA-205 | 5 | 8 | 16 | 4 | 24 | 10 | 18 | 3.5 | 6 | 5.6 | M2.6 | M3×10L |
| UPA-306 | 6 | 9 | 18 | 5 | 26 | 12 | 20 | 3.5 | 7 | 6 | M2.6 | M3×10L |
| UPA-307 | 7 | 9 | 18 | 5 | 26 | 12 | 20 | 3.5 | 7 | 6 | M2.6 | M3×10L |
| UPA-408 | 8 | 11 | 22 | 6 | 32 | 16 | 25 | 3.5 | 8 | 7 | M3.0 | M3×12L |
| UPA-409 | 9 | 11 | 22 | 6 | 32 | 16 | 25 | 3.5 | 8 | 7 | M3.0 | M3×12L |
| UPA-410 | 10 | 11 | 22 | 6 | 32 | 16 | 25 | 3.5 | 8 | 7 | M3.0 | M3×12L |
| UPA-511 | 11 | 14 | 28 | 7 | 38 | 20 | 30 | 4.5 | 10 | 8.5 | M4.0 | M4×15L |
| UPA-512 | 12 | 14 | 28 | 7 | 38 | 20 | 30 | 4.5 | 10 | 8.5 | M4.0 | M4×15L |
| UPA-513 | 13 | 14 | 28 | 7 | 38 | 20 | 30 | 4.5 | 10 | 8.5 | M4.0 | M4×15L |
| UPA-514 | 14 | 14 | 28 | 7 | 38 | 20 | 30 | 4.5 | 10 | 8.5 | M4.0 | M4×15L |
| UPA-615 | 15 | 18 | 36 | 9 | 48 | 26 | 38 | 5.5 | 12 | 10 | M4.0 | M5×18L |
| UPA-616 | 16 | 18 | 36 | 9 | 48 | 26 | 38 | 5.5 | 12 | 10 | M4.0 | M5×18L |
| UPA-617 | 17 | 18 | 36 | 9 | 48 | 26 | 38 | 5.5 | 12 | 10 | M4.0 | M5×18L |
| UPA-618 | 18 | 18 | 36 | 9 | 48 | 26 | 38 | 5.5 | 12 | 10 | M4.0 | M5×18L |
| UPA-719 | 19 | 20 | 40 | 10 | 52 | 30 | 42 | 5.5 | 14 | 12 | M5.0 | M5×20L |
| UPA-720 | 20 | 20 | 40 | 10 | 52 | 30 | 42 | 5.5 | 14 | 12 | M5.0 | M5×20L |
| UPA-721 | 21 | 20 | 40 | 10 | 52 | 30 | 42 | 5.5 | 14 | 12 | M5.0 | M5×20L |
| UPA-722 | 22 | 20 | 40 | 10 | 52 | 30 | 42 | 5.5 | 14 | 12 | M5.0 | M5×20L |
| UPA-823 | 23 | 20 | 43 | 10 | 64 | 37 | 50 | 6.5 | 17 | 14 | M5.0 | M6×20L |
| UPA-824 | 24 | 20 | 43 | 10 | 64 | 37 | 50 | 6.5 | 17 | 14 | M5.0 | M6×20L |
| UPA-825 | 25 | 20 | 43 | 10 | 64 | 37 | 50 | 6.5 | 17 | 14 | M5.0 | M6×20L |
| UPA-826 | 26 | 20 | 43 | 10 | 64 | 37 | 50 | 6.5 | 17 | 14 | M5.0 | M6×20L |
| UPA-828 | 28 | 20 | 43 | 10 | 64 | 37 | 50 | 6.5 | 17 | 14 | M5.0 | M6×20L |
| UPA-930 | 30 | 25 | 53 | 12 | 75 | 45 | 60 | 8.5 | 22 | 20 | M5.0 | M8×25L |
| UPA-932 | 32 | 25 | 53 | 12 | 75 | 45 | 60 | 8.5 | 22 | 20 | M5.0 | M8×25L |
| UPA-935 | 35 | 25 | 53 | 12 | 75 | 45 | 60 | 8.5 | 22 | 20 | M5.0 | M8×25L |
 |
