축딸린조인트 정밀타입S-GX형
(주)미요시기계 ( MIYOSHI )
|
공통사양
캐드자료
카탈로그
|
|
|
관련이미지 | |
상세사양 |
|
| 11건 중 1~11건 표시 | |

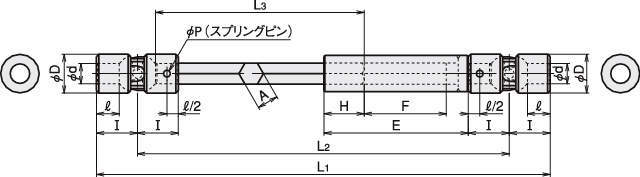

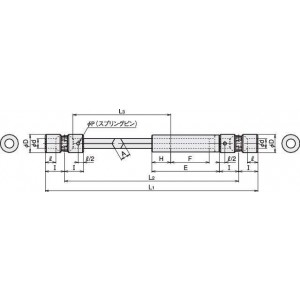

| 형식 | ΦdH7 | ΦD | I | l | E | H | 슬라이드양 F | A | 취부용 스프링 핀치수 | L1 (0/-F) | L2 | L3 |
| S-6GX | 6 | 16 | 17 | 9 | 85 | 15 | 60 | 6.7 | 2×16 | 238 | 204 | 109 |
| S-8GX | 8 | 18 | 20 | 11 | 85 | 20 | 55 | 7.7 | 2.5×16 | 245 | 205 | 111 |
| S-10GX | 10 | 22 | 22.5 | 12 | 105 | 20 | 75 | 9.8 | 3×20 | 275 | 230 | 112 |
| S-12GX | 12 | 26 | 25 | 13 | 108 | 25 | 70 | 11.7 | 4×25 | 283 | 233 | 113 |
| S-14GX | 14 | 29 | 28 | 16 | 128 | 30 | 80 | 13.7 | 5×28 | 360 | 304 | 166 |
| S-16GX | 16 | 32 | 32.5 | 18 | 128 | 35 | 75 | 16.7 | 5×32 | 373 | 308 | 168 |
| S-18GX | 18 | 37 | 36 | 20 | 150 | 40 | 90 | 18.7 | 6×35 | 404 | 332 | 170 |
| S-20GX | 20 | 42 | 41 | 23 | 170 | 40 | 110 | 20.7 | 6×40 | 444 | 362 | 173 |
| S-22GX | 22 | 47 | 47.5 | 25 | 190 | 45 | 125 | 22.6 | 6×45 | 535 | 440 | 225 |
| S-25GX | 25 | 52 | 54 | 29 | 215 | 50 | 140 | 25.6 | 8×50 | 581 | 473 | 229 |
| S-30GX | 30 | 58 | 61 | 34 | 215 | 60 | 130 | 31.6 | 10×60 | 599 | 477 | 234 |
 |
